L4964

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: Buck No 50KHz Adjustable 1 28V 5.1V 36V 9V MULTIWATT-15 垂直安装,通孔安装 10.7mm(高度)
供应商型号: LYS-L4964
供应商: 海外现货
标准整包数: 500

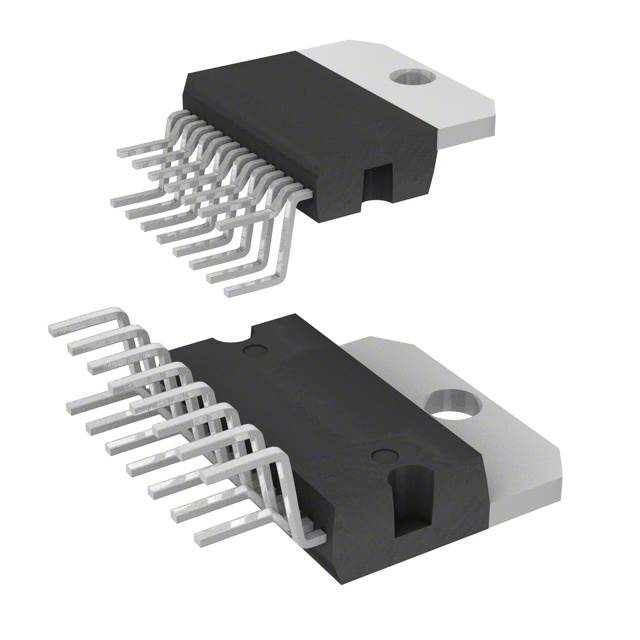

STMICROELECTRONICS DC-DC稳压器 L4964

L4964概述


    产品简介


    L4964 是一款由 STMicroelectronics 生产的高性能降压式电源开关调节器,提供高达 4A 的输出电流,输出电压范围为 5.1V 至 28V。此款调节器广泛应用于工业控制、电信设备、计算机系统等领域,为用户提供稳定可靠的电源解决方案。

    技术参数


    - 输出电流:最高可达 4A
    - 输出电压范围:5.1V 至 28V
    - 占空比范围:0% 至 100%
    - 内部参考精度:±3%
    - 开关频率:最高可达 120kHz
    - 效率:最高可达 90%
    - 热关断温度:约 150°C
    - 绝对最大额定值:
    - 输入电压 (Vin):36V
    - 输入至输出电压差:38V
    - 结温 (Tj) 和存储温度范围:-40°C 至 150°C

    产品特点和优势


    1. 高效率:最高可达 90%,可显著降低功耗。
    2. 宽电压范围:输出电压可调范围广,适合多种应用需求。
    3. 过载保护:内置电流限制和软启动功能,有效防止过载损坏。
    4. 多功能接口:包含远程禁用输入、同步脉冲宽度调制(PWM)输入等功能,便于系统集成和扩展。
    5. 紧凑封装:采用 15 针 Multiwatt 塑料功率封装,尺寸小,方便安装。

    应用案例和使用建议


    典型应用场景:工业控制设备、电信设备、计算机系统等。
    使用建议:
    - 选择电感和电容:建议使用饱和特性较好的 MPP 材质的电感,确保在电流波动时不会发生饱和现象。
    - 散热设计:由于其较高的功率消耗,需注意良好的散热设计,确保正常工作温度范围内的性能稳定性。
    - 外部元件配置:参照数据表中的典型应用电路图进行外部元件的选择和配置,以获得最佳性能。

    兼容性和支持


    - 兼容性:L4964 可与其他需要相同接口标准的电子元器件或设备兼容,如常见的电源模块。
    - 支持和维护:STMicroelectronics 提供全面的技术支持和产品文档,确保用户能够顺利使用和维护产品。

    常见问题与解决方案


    - 问题1:如何设置输出电压?
    - 解决方案:通过调整反馈网络中的电阻分压比来设定所需的输出电压。

    - 问题2:过载情况下如何保护电路?
    - 解决方案:L4964 内置电流限制功能,在过载情况下会自动切断输出,同时通过软启动电路逐步恢复供电。

    总结和推荐


    综合评估:
    - 优点:高效率、宽电压范围、内置多重保护功能、支持多种接口。
    - 缺点:需要仔细选择合适的外部元件,且在高温环境下可能需要额外的散热措施。
    推荐使用:适用于需要高可靠性电源的工业控制和通信设备,且对效率要求高的应用场合。如果能妥善处理散热和外部元件选型问题,L4964 将是不错的选择。

L4964参数

参数
最小输出电压 5.1V
最大输出电压 28V
输出类型 Adjustable
最大输入电压 36V
功能 Step-Down
最小输入电压 9V
开关频率 50KHz
拓扑 Buck
输出数量 1
同步整流器 No
长*宽*高 10.7mm(高度)
通用封装 MULTIWATT-15
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 管装

L4964厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L4964数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS DC-DC稳压器 STMICROELECTRONICS L4964 L4964数据手册

L4964封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 4.025 ¥ 34.0112
1500+ $ 3.92 ¥ 33.124
5000+ $ 3.85 ¥ 32.5325
库存: 550
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 17005.6
