L7980

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: 正,降压 No 250KHz~1MHz Adjustable式 1 28V 600mV 28V 4.5V QFN 贴片安装 3mm*3mm*700μm
供应商型号:
供应商:
标准整包数: 0

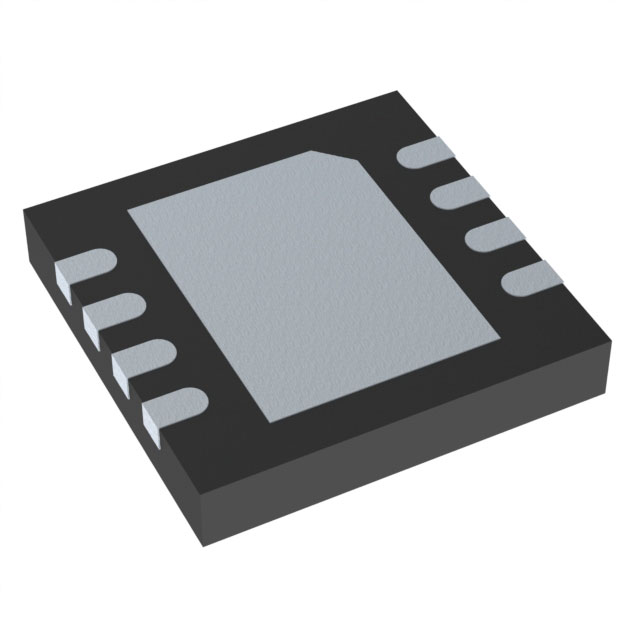

STMICROELECTRONICS DC-DC稳压器 L7980

L7980概述

    L7980 Step-Down Switching Regulator: Comprehensive Guide

    1. 产品简介


    L7980是一款用于降压转换的开关调节器,具备强大的电流输出能力和广泛的输入电压范围。它能够提供高达2A的直流输出电流,并且具有可调的输出电压,最低可从0.6V开始调整。L7980在多个应用领域均有广泛应用,包括消费电子产品(如机顶盒、DVD播放器、车载音响)、工业产品(如PLD、PLA、FPGA、充电器)、网络设备(如XDSL、调制解调器)以及计算机相关设备(如光存储设备、硬盘驱动器、打印机、音频/图形卡)。

    2. 技术参数


    以下是L7980的主要技术规格和技术特性:
    - 输入电压范围:4.5V至28V
    - 输出电流:最高可达2A
    - 输出电压:可调节,最低从0.6V起始
    - 开关频率:内部设定为250kHz,可通过外部电阻调节至1MHz
    - 保护机制:过流保护、热保护、零负载电流操作
    - 封装类型:VFQFPN 3x3 - 8L 和 HSOP8
    - 热阻抗:VFQFPN: 60°C/W,HSOP: 40°C/W

    3. 产品特点和优势


    L7980的优势在于其广泛的工作范围和高可靠性。具体特点如下:
    - 高效率:能够处理高达2A的电流,适用于多种应用场合。
    - 宽输入电压范围:从4.5V到28V,适应不同类型的电源。
    - 可调输出电压:从0.6V到输入电压,适应多种应用场景。
    - 内置软启动功能:减少启动时的冲击电流,提高系统稳定性。
    - 高可靠性:内置过流和热保护机制,确保长期稳定运行。

    4. 应用案例和使用建议


    根据手册中的描述,L7980适用于多种应用场景,包括:
    - 消费电子:如机顶盒、DVD播放器等。
    - 工业设备:如PLD、PLA、FPGA等。
    - 网络设备:如XDSL调制解调器。
    - 计算机硬件:如光存储设备、硬盘驱动器、打印机、音频/图形卡等。
    在应用中,需要注意以下几个方面以获得最佳效果:
    - 外部电容选择:确保输入、输出电容的选择满足系统要求。
    - 布局设计:确保合理的布局设计,避免信号干扰。
    - 温度管理:在高温环境下需考虑散热措施,以保证长期稳定运行。

    5. 兼容性和支持


    L7980支持多种封装类型,方便用户根据不同的需求进行选择。此外,制造商还提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题一:无法正常启动。
    - 解决方法:检查输入电压是否在4.5V到28V范围内,确认软启动电路是否正常。

    - 问题二:输出电流不稳定。
    - 解决方法:检查外部电容是否符合要求,尝试调整补偿网络。

    - 问题三:过热保护。
    - 解决方法:增加散热措施,确保良好的散热条件。

    7. 总结和推荐


    综上所述,L7980具备出色的性能和广泛的应用范围,适合于多种工业和消费电子领域。其高效的电流输出能力和可靠的保护机制使其成为一款值得信赖的产品。我们强烈推荐将L7980用于需要稳定电流输出的应用场景中。

L7980参数

参数
拓扑 正,降压
输出类型 Adjustable式
最大输出电压 28V
开关频率 250KHz~1MHz
最小输入电压 4.5V
功能 Buck
同步整流器 No
输出数量 1
最小输出电压 600mV
最大输入电压 28V
长*宽*高 3mm*3mm*700μm
通用封装 QFN
安装方式 贴片安装
零件状态 停产
包装方式 托盘

L7980厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

L7980数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS DC-DC稳压器 STMICROELECTRONICS L7980 L7980数据手册

L7980封装设计

查看详情并下载
Symbol
Footprint
3D Model
