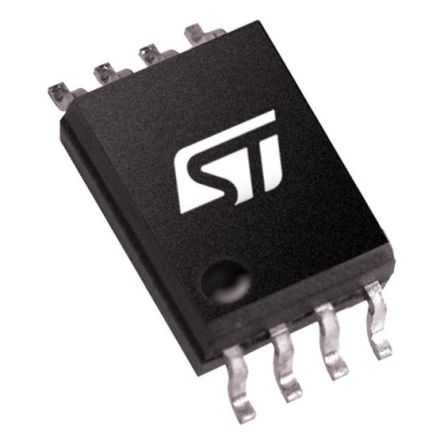

L5972D013TR

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: Buck No 250KHz Adjustable 1 35V 1.235V 36V 4.4V SOIC-8 贴片安装,黏合安装
供应商型号: 14M-L5972D013TR
供应商: 云汉优选
标准整包数: 1
STMICROELECTRONICS DC-DC稳压器 L5972D013TR

L5972D013TR概述

    # L5972D Step Down Switching Regulator 技术概述

    产品简介


    L5972D 是一款单片式降压型功率开关稳压器,专为需要高性能和可靠性的电源应用设计。该器件具有内部限流保护及热关断功能,能够提供高达 2A 的连续输出电流。L5972D 主要用于消费电子(如机顶盒、DVD 播放器)、网络设备(如 XDSL 模块、调制解调器)以及计算机外围设备(如打印机、声卡、光存储设备)等领域。此外,在工业领域如直流到直流转换器中也表现出色。

    技术参数


    以下是 L5972D 的关键技术规格:
    - 输入电压范围: 4.4V 至 36V
    - 输出电压可调范围: 1.235V 至 35V
    - 开关频率: 内部固定为 250kHz
    - 最大输出电流: 2A
    - 最低导通损耗: 100% 占空比模式下运行
    - 待机电流: 低至 3mA
    - 工作温度范围: -40°C 至 +150°C
    - 封装形式: SO8 封装

    产品特点和优势


    L5972D 具有以下显著特点:
    - 集成度高:内置高性能 P-通道 DMOS 管,典型导通电阻仅为 250mΩ,有效减少外部元件数量。
    - 宽泛的工作条件:从低至 4.4V 的输入电压即可稳定工作。
    - 保护机制完善:包括过流保护、热关断保护及反馈断开保护。
    - 高效率设计:高达 90% 的转换效率适合多种负载条件下的优化能源利用。

    应用案例和使用建议


    应用案例
    1. 消费电子产品: 用于电视、游戏主机等需要稳定电源供应的应用场合。
    2. 通信设备: 在路由器、服务器等需要高效能供电系统中发挥重要作用。
    3. 汽车电子: 可作为车载娱乐系统的辅助电源模块。
    使用建议
    为了获得最佳性能,建议按照官方推荐的设计方案进行布局,确保足够的散热面积以避免因高温导致的性能下降。同时注意合理选择外围元件值,特别是电感和电容的选择直接影响到最终输出的质量。

    兼容性和支持


    L5972D 支持标准 SO8 封装,易于与其他主流 IC 设计集成。ST 提供全面的技术文档和技术支持服务,帮助客户快速实现产品开发与量产。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出电压不稳定 | 检查反馈网络电阻是否正确连接并调整。 |
    | 温度过高 | 增加散热片或降低负载电流来改善热管理。 |
    | 开关频率异常 | 确认外围元件值是否符合要求并检查 PCB 设计是否有误 |

    总结和推荐


    总体而言,L5972D 是一款功能强大且易于使用的降压转换器芯片,非常适合各种中高功率需求的应用场景。凭借其出色的性能指标、丰富的保护措施以及良好的市场口碑,强烈推荐给需要高性能电源管理解决方案的工程师们使用。

L5972D013TR参数

参数
最小输出电压 1.235V
最大输入电压 36V
功能 Step-Down
拓扑 Buck
开关频率 250KHz
最大输出电压 35V
最小输入电压 4.4V
输出数量 1
输出类型 Adjustable
同步整流器 No
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
