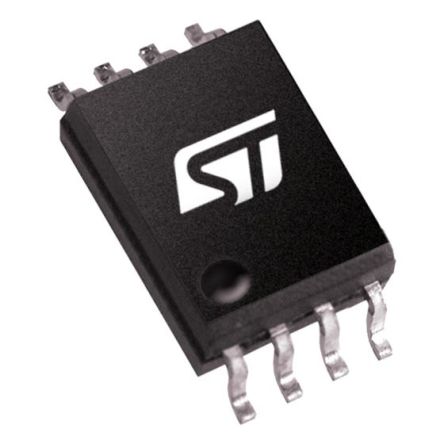

UC2843BD1013TR

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: Boost,Flyback No Up~500KHz Transistor Driver 1 5.05V 4.95V 30V 300mV SOIC-8 贴片安装,黏合安装
供应商型号: 30C-UC2843BD1013TR SOIC-8
供应商: 国内现货
标准整包数: 1
STMICROELECTRONICS DC-DC稳压器 UC2843BD1013TR

UC2843BD1013TR概述

    # 高性能电流模式PWM控制器——UC3842B/3B/4B/5B 技术手册解析

    产品简介


    UC3842B/3B/4B/5B 系列是由STMicroelectronics推出的高性能电流模式PWM控制器,广泛应用于开关电源设计,尤其适用于离线式(off-line)或DC到DC转换器的固定频率控制方案。其核心目标是通过最小化外部元器件数量来实现高效的电源管理系统。产品系列的主要功能包括:精准的频率控制、自动前馈补偿、逐周期限流保护及内部精密参考电压输出。
    主要功能
    - 高速PWM信号生成,最高可达500kHz;
    - 内置可调振荡器,用于精确频率控制;
    - 自动反馈回路调节;
    - 提供低启动和工作电流,减少功耗;
    - 支持多种UVLO(欠压锁定)阈值设置,确保可靠性。
    应用领域
    这些芯片适用于消费类电子、工业控制、电信设备等多个领域,典型应用包括AC/DC适配器、LED驱动电路、电池充电器等。

    技术参数


    以下是UC3842B/3B/4B/5B的技术规格,涵盖关键性能指标:
    | 参数类别 | 技术指标 |

    | 输入电压范围 | Vi:30V(低阻抗源),自限流 |
    | 输出电流 | ±1A |
    | 输出能量 | 5μJ(容性负载下) |
    | 工作温度范围 | 存储温度:-65°C至150°C;结温:-40°C至150°C |
    | 振荡频率 | 250kHz(典型值),范围从225kHz至275kHz |
    | 最大占空比 | UC3842B/3B: 94%-100%;UC3844B/5B: 47%-50% |
    | 短路电流 | -30mA至-180mA |
    详细技术规格见产品手册,支持特定条件下调整振荡频率和最大占空比。

    产品特点和优势


    UC3842B/3B/4B/5B 的显著优势体现在以下几个方面:
    1. 高精度:内置温度稳定性极高的参考电压,使系统运行更可靠。
    2. 多功能性:可配置振荡器频率与占空比,适应不同应用场景需求。
    3. 强兼容性:支持多种UVLO阈值选择,满足多样化的电源需求。
    4. 集成化设计:减少外部元件需求,简化电路设计,降低制造成本。
    5. 高效率:低启动电流设计有助于延长待机时间和提高能源利用效率。
    应用案例与使用建议
    典型应用
    UC3842B/3B/4B/5B 常用于设计高性能的隔离式和非隔离式开关电源。例如,在一个典型的AC/DC适配器应用中,它能够以高效率提供稳定输出电压。
    使用建议
    1. 优化电路布局:为减少噪声干扰,应将时序和旁路电容放置在靠近Pin5的位置,并采用单点接地策略。
    2. 调整振荡频率:根据实际需求通过改变RT和CT值灵活调整振荡频率。
    3. 增加保护措施:在高功率应用中考虑加入热保护和过流保护电路。

    兼容性和支持


    UC3842B/3B/4B/5B 系列支持多种封装形式(如MiniDIP、SO8),易于安装与替换。此外,STMicroelectronics 提供全面的技术文档和支持服务,包括设计指南和测试工具。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出波形失真 | 调整RC滤波网络参数以消除高频噪声 |
    | 启动时间过长 | 减少外部电容容量以加快启动速度 |
    | 热耗问题 | 改善散热设计或降低工作频率 |
    总结与推荐
    UC3842B/3B/4B/5B 是一款高效、可靠的电流模式PWM控制器,特别适合需要精准控制的应用场合。其卓越的性能、丰富的功能和广泛的适用性使其在市场上具备强大的竞争力。强烈推荐用于对功耗敏感且要求高性能的电源设计项目中。

UC2843BD1013TR参数

参数
最小输入电压 300mV
最大输出电压 5.05V
最小输出电压 4.95V
功能 Step-Up,Step-Up/Step-Down
输出类型 Transistor Driver
最大输入电压 30V
同步整流器 No
开关频率 Up~500KHz
输出数量 1
拓扑 Boost,Flyback
5mm(Max)
4mm(Max)
1.75mm(Max)
通用封装 SOIC-8
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
