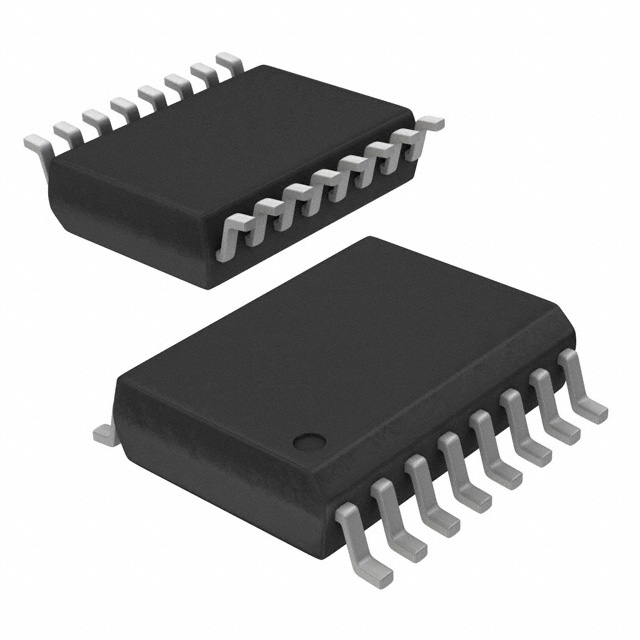

L4976D013TR

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: Buck No 100KHz~300KHz Adjustable 1 50V 500mV 55V 8V SO-16 贴片安装,黏合安装
供应商型号: Q-L4976D013TR
供应商: 期货订购
标准整包数: 1000
STMICROELECTRONICS DC-DC稳压器 L4976D013TR

L4976D013TR概述

    L4976 Step Down Switching Regulator 技术手册概述

    1. 产品简介


    L4976 是一款由 STMicroelectronics 设计的降压型单片电源开关调节器,能够提供高达 1A 的电流输出。它主要用于电压转换,范围从 3.3V 到 50V。L4976 集成了一个内部功率 DMOS 晶体管,适用于高效率和高速开关的应用场景。其主要应用场景包括工业控制、通信设备、电源管理等领域。

    2. 技术参数


    L4976 的技术参数如下:
    - 输入电压范围:8V 至 55V
    - 输出电压可调范围:0.5V 至 50V
    - 开关频率:最高可达 300kHz
    - 精确参考电压:5.1V
    - 内部限流模式:脉冲按脉冲限流和 hiccup 模式
    - 保护功能:反馈断开保护、热关机
    - 最大输入电压:58V
    - 工作温度范围:-40°C 至 150°C

    3. 产品特点和优势


    - 高效能:内置功率 DMOS 晶体管,典型导通电阻仅为 0.25Ω,实现了高效率和高开关速度。
    - 宽输入电压范围:输入电压范围从 8V 至 55V,适应多种应用场景。
    - 高灵活性:输出电压可调范围宽广(0.5V 至 50V),适合不同负载需求。
    - 保护机制:具备短路保护、热关机等多重保护机制,提高了系统可靠性。
    - 简单易用:只需少量外部组件即可实现稳定可靠的电压转换。

    4. 应用案例和使用建议


    - 应用场景:L4976 可用于各种需要高效率和高精度的电源管理系统,例如工业自动化控制系统、通信基站的电源管理模块等。
    - 使用建议:为了获得最佳性能,在设计电路时应合理选择外部电容和电阻值以匹配所需的输出电压和频率。具体参数如需参考详细的技术手册。

    5. 兼容性和支持


    - 封装形式:提供塑料双列直插(DIP8)和小外形集成电路(SO16W)两种封装形式。
    - 支持和服务:STMicroelectronics 提供详尽的产品文档和技术支持,帮助用户快速上手并解决问题。

    6. 常见问题与解决方案


    - 问题 1:过热问题
    - 解决办法:确保散热良好,避免长时间满载运行。
    - 问题 2:输出电压不稳
    - 解决办法:检查外围电路连接,确认电阻和电容的参数设置正确。
    - 问题 3:开关频率不稳定
    - 解决办法:检查时钟信号和振荡器电路是否正常工作。

    7. 总结和推荐


    L4976 是一款非常实用且高效的降压型开关调节器,具有广泛的应用前景。其出色的性能、简便的使用方式以及完善的保护机制使其成为电源管理系统的理想选择。强烈推荐给需要高性能电源解决方案的设计者和工程师。

L4976D013TR参数

参数
开关频率 100KHz~300KHz
最大输出电压 50V
最小输入电压 8V
最小输出电压 500mV
最大输入电压 55V
同步整流器 No
功能 Step-Down
拓扑 Buck
输出类型 Adjustable
输出数量 1
10.5mm(Max)
7.6mm(Max)
2.35mm(Max)
通用封装 SO-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
