EVL6566B-65W-QR

产品分类: DC-DC稳压器
厂牌: STMICROELECTRONICS
产品描述: STMicroelectronics 电源管理单元 (PMU)适配器板, 电源板, L6566B, STF7NM80, STPS20H100CFP芯片
供应商型号: 3228674
供应商: 海外现货
标准整包数: 1
STMICROELECTRONICS DC-DC稳压器 EVL6566B-65W-QR

EVL6566B-65W-QR概述


    产品简介

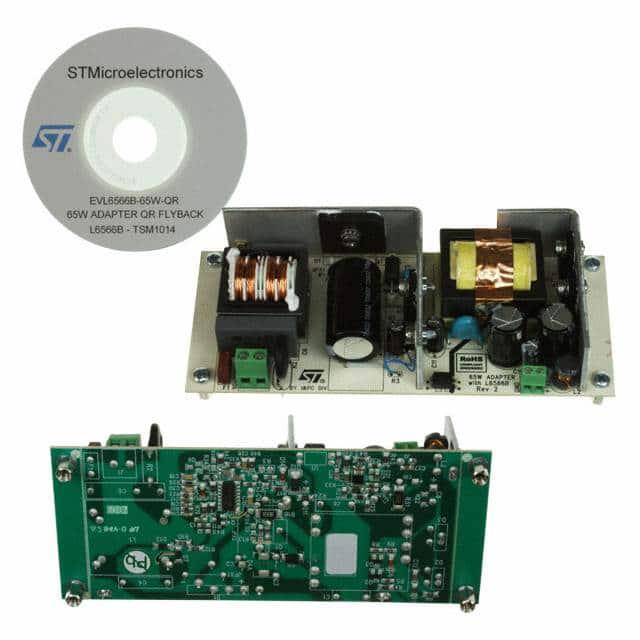

    EVL6566B-65W-QR 是一款演示板,专为高端便携式计算机电源设计。该产品是一款65瓦准谐振反激适配器板,具有广泛的应用范围。它具备高效率、低待机功耗和优异的电磁干扰抑制能力,使其适用于各种需要高效能电源转换的应用场景。

    技术参数


    - 输入电压范围:90 - 264 VAC(频率45 - 65 Hz)
    - 输出电压:19 V @ 3.42 A 持续运行
    - 待机输入功率:<100 mW @ 230 VAC
    - 平均效率:>89%(无同步整流)
    - 输入电流谐波:符合EN61000-3-2 Class-D 或 JEITA-MITI Class-D标准
    - 电磁干扰(EMI):符合EN55022-Class B标准
    - 安全性:符合EN60950标准
    - 尺寸:58x121 mm,最大高度25 mm
    - 印刷电路板(PCB):单面,35 μm,CEM-1,通孔/表面贴装混合工艺

    产品特点和优势


    EVL6566B-65W-QR 最显著的特点是其非常高的平均效率(约90%),无需同步整流即可实现这一目标。此外,它的待机功耗非常低,仅为100 mW(230 VAC时)。这些特性使得这款转换器符合能源之星的资格标准。该设计采用新开发的ST专用电流模式控制器L6566B,以准谐振模式运行并检测变压器去磁状态。由于最高开关频率被限制,因此在轻载条件下该转换器在不连续传导模式下运行。L6566B的谷值跳过功能可以在DCM模式下实现谷值切换,从而减少开关损耗。

    应用案例和使用建议


    这款演示板可用于高端便携式计算机电源系统的设计与验证。根据手册中的应用示例,EVL6566B-65W-QR 可以广泛应用于个人电脑、笔记本电脑和其他移动设备的充电器中。为了确保最佳性能,建议在设计时仔细考虑散热措施,特别是对于MOSFET部分。此外,为了进一步提高效率,可以考虑增加更高效的输出滤波电容。

    兼容性和支持


    该产品设计用于与多种电子设备兼容,如笔记本电脑、平板电脑和其他移动设备。STMicroelectronics提供了丰富的技术支持资源,包括详细的文档、示例代码和在线支持,以帮助用户顺利集成该产品。制造商还提供产品保修和维护服务,确保用户能够在长期使用过程中获得持续的技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输入电压范围是否符合要求;更换滤波电容以改善稳定性。 |
    | 转换效率低于预期 | 确认所有连接正确无误;检查输入电源的质量;检查输出负载是否超出规格。 |

    总结和推荐


    EVL6566B-65W-QR 是一款集高效能、低功耗和高可靠性于一体的高性能适配器演示板。其高效率和低待机功耗使其非常适合高端便携式设备的电源需求。尽管价格可能较高,但考虑到其卓越的性能和可靠性,我们强烈推荐将其用于需要高性能电源解决方案的项目中。

EVL6566B-65W-QR参数

参数
开关频率 165KHz
输出数量 1
输出类型 1,Isolated
最大输入电压 264V(AC)
最大输出电压 19V
最小输入电压 90V
同步整流器 -
最小输出电压 -
功能 电源管理单元 (PMU)
拓扑 -
长*宽*高 121mm(长度)*58mm(宽度)
安装方式 板安装
零件状态 在售
包装方式 盒装

EVL6566B-65W-QR厂商介绍

STMicroelectronics(意法半导体)是一家全球领先的半导体公司,总部位于瑞士日内瓦,在全球多个国家和地区设有研发中心和制造工厂。STMicroelectronics专注于为汽车、工业、个人电子产品、通信设备等领域提供广泛的半导体解决方案。

主营产品分类:
1. 微控制器(MCU):用于各种嵌入式系统和智能设备,如智能家居、工业自动化等。
2. 模拟和混合信号产品:包括电源管理、音频放大器、传感器等,广泛应用于消费电子、医疗设备等领域。
3. 功率分立器件:如MOSFET、IGBT等,用于电动汽车、太阳能逆变器等高功率应用。
4. 传感器:包括MEMS传感器、环境传感器等,应用于智能手机、汽车安全系统等。
5. 无线通信产品:如Wi-Fi、蓝牙、NFC等,用于物联网、智能穿戴设备等。

应用领域:
STMicroelectronics的产品广泛应用于汽车、工业、个人电子产品、通信设备、计算机和外设、消费电子等多个领域。

优势:
1. 技术创新:STMicroelectronics持续投入研发,拥有多项专利技术,推动半导体技术的发展。
2. 产品多样性:提供广泛的产品线,满足不同客户和应用场景的需求。
3. 制造能力:拥有先进的制造技术和全球布局的生产基地,确保产品质量和供应稳定性。
4. 客户支持:提供专业的技术支持和定制化解决方案,帮助客户实现产品创新和市场竞争力。

EVL6566B-65W-QR数据手册

厂牌 PDF简要描述 下载
STMICROELECTRONICS DC-DC稳压器 STMICROELECTRONICS EVL6566B-65W-QR EVL6566B-65W-QR数据手册
