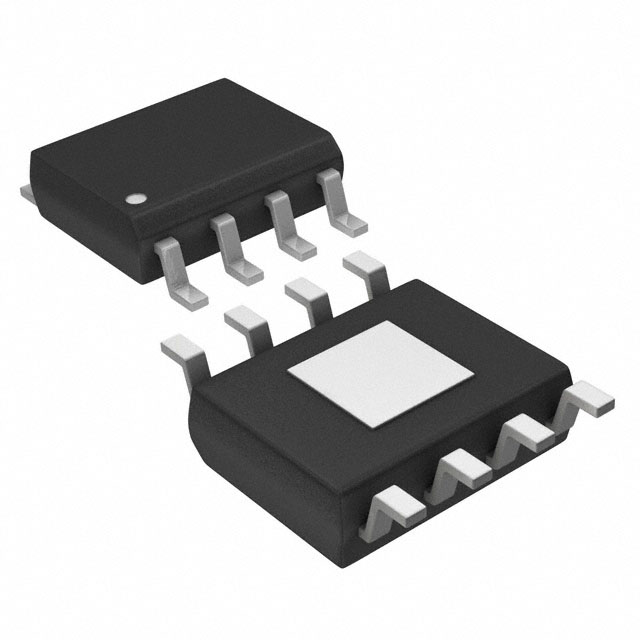

NR117K

产品分类: DC-DC稳压器
厂牌: SANKEN ELECTRIC
产品描述: Buck No 350KHz Adjustable 1 24V 800mV 31V 8V HSOP-8 贴片安装,黏合安装
供应商型号: CSJ-ST49463453
供应商: 海外现货
标准整包数: 1
SANKEN ELECTRIC DC-DC稳压器 NR117K

NR117K概述

    NR117K Buck Converter IC 技术手册解析

    1. 产品简介


    NR117K 是一款由三垦电机公司(Sanken Electric Co., Ltd.)生产的降压(Buck)转换器集成电路,集成有功率MOSFET。其设计目的是为各类应用提供高效稳定的电源管理解决方案。NR117K 采用电流模式控制,能够配合低ESR陶瓷电容器稳定运行,显著提高了系统的灵活性和可靠性。

    2. 技术参数


    - 输入电压范围: 8V 至 31V
    - 输出电压范围: 0.8V 至 24V
    - 最大输出电流: 1.5A
    - 工作频率: 30kHz(考虑到EMI影响)
    - 保护功能: 过流保护(OCP),欠压锁定(UVLO),热关断(TSD)
    - 封装形式: HSOP8(带散热焊盘)
    - 其他特性: 稳态效率可达87%(12V 输入,5V 输出,0.3A 输出电流),轻载时效率也可达68%

    3. 产品特点和优势


    NR117K 具有以下独特功能和优势:
    - 高效率: 在多种负载条件下均能保持高效率,适用于各种需要节能的应用场景。
    - 软启动功能: 通过外部电容调整软启动时间,避免启动时的浪涌电流。
    - 过流保护: 自动重启动,防止系统因过载而损坏。
    - 热关断: 避免器件过热损坏,提高系统的可靠性。
    - 易于设计: 内置相位补偿电路,简化外部组件数量,加快设计周期。

    4. 应用案例和使用建议


    NR117K 广泛应用于音频视频设备、辅助电源等领域。根据手册提供的典型应用电路,可以得出以下使用建议:
    - 在选择外部电感器和电容器时,需注意它们的工作频率和额定电流,确保不会超出其规格。
    - 软启动电容的选择需合理,以免启动电流过大导致不必要的系统应力。
    - 对于轻负载应用,可适当降低开关频率以提高效率。
    - 在系统设计时考虑散热需求,特别是长时间高负载运行时,确保器件处于安全温度范围内。

    5. 兼容性和支持


    NR117K 可与其他具有类似引脚配置的降压转换器兼容。三垦电机提供详细的技术文档和支持服务,包括应用笔记和技术咨询,帮助客户快速解决开发过程中遇到的问题。

    6. 常见问题与解决方案


    根据技术手册内容,以下是几个可能遇到的问题及其解决方案:
    - 问题: 系统启动时出现过大的浪涌电流。
    - 解决方案: 使用外部电容来调节软启动时间,减小启动时的浪涌电流。

    - 问题: 系统出现过热现象。
    - 解决方案: 检查并增加适当的散热措施,如增大散热片面积或使用导热胶。
    - 问题: 输出电压不稳定。
    - 解决方案: 仔细校准反馈网络中的电阻值,确保输出电压稳定在目标范围内。

    7. 总结和推荐


    综上所述,NR117K是一款高效、可靠且易于设计的降压转换器。它具备优良的电气性能和丰富的保护功能,非常适合用于需要高效能、灵活设计的应用场合。强烈推荐NR117K给寻求高质量电源管理解决方案的设计者。

NR117K参数

参数
输出数量 1
最小输出电压 800mV
开关频率 350KHz
功能 Step-Down
最大输入电压 31V
拓扑 Buck
输出类型 Adjustable
最小输入电压 8V
最大输出电压 24V
同步整流器 No
通用封装 HSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
