NR885K

产品分类: DC-DC稳压器
厂牌: SANKEN ELECTRIC
产品描述: Buck Yes 350KHz Adjustable 1 14V 800mV 18V 4.5V HSOP-8 贴片安装,黏合安装 5.2mm*4.4mm*1.5mm
供应商型号: CSJ-ST30671143
供应商: 海外现货
标准整包数: 1
SANKEN ELECTRIC DC-DC稳压器 NR885K

NR885K概述


    产品简介


    NR885K 是一款由 Sanken Electric Co., Ltd. 生产的同步降压(Buck)调节器集成电路。它集成了高侧和低侧功率 MOSFET,能够提供高达 3A 的输出电流,输入电压范围为 4.5V 到 18V,固定开关频率为 350kHz。这款调节器广泛应用于液晶电视、蓝光播放器、机顶盒等领域,以及其他需要绿色节能产品的场合。

    技术参数


    - 输入电压范围:4.5V 至 18V
    - 输出电流:最高 3A
    - 输出电压:可调范围 0.8V 至 14V
    - 开关频率:350kHz(固定)
    - 效率:最高可达 95%
    - 保护功能:过流保护 (OCP),欠压锁定 (UVLO),热关断 (TSD)

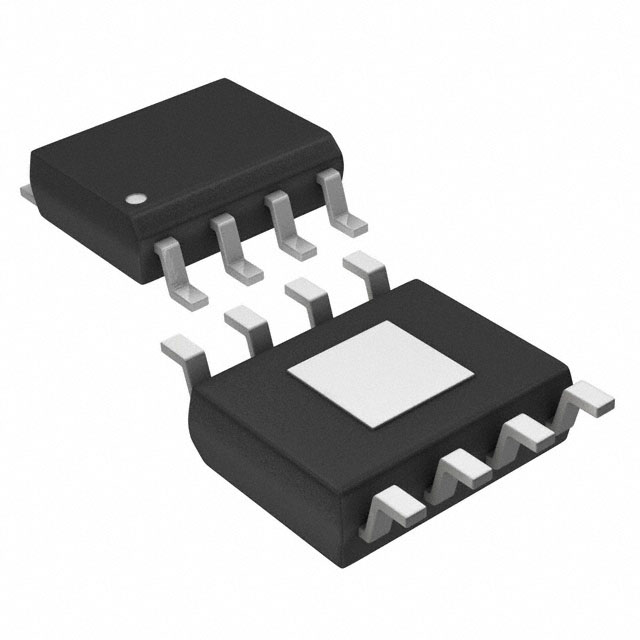

    - 封装形式:HSOP8(8 引脚封装,具有增强热性能)

    产品特点和优势


    1. 电流模式 PWM 控制:实现稳定输出和快速响应。
    2. 高效能:高达 95% 的转换效率。
    3. 陶瓷电容兼容性:可以使用低 ESR 的陶瓷电容器,减少外部组件数量。
    4. 集成保护功能:内置过流保护、欠压锁定和热关断等功能,提升系统的可靠性。
    5. 可调软启动:通过外部电容器调节启动时的电流涌动。
    6. 简单的设计:内置相位补偿电路,简化设计并提高系统的稳定性。

    应用案例和使用建议


    应用案例
    - 液晶电视:利用其高效能和宽泛的输入电压范围,NR885K 能够为液晶电视的电源部分提供稳定的输出。
    - 机顶盒:在紧凑的空间内实现高效能的电源转换,适合应用于各种电子设备中。
    使用建议
    - 在选择外部电容器时,确保使用低 ESR 的陶瓷电容器以获得最佳效果。
    - 在高负载条件下,需注意电感线圈的发热问题,以避免磁饱和。
    - 确保 PCB 布局合理,所有接地引脚尽可能靠近引脚 4 连接。

    兼容性和支持


    - NR885K 适用于与陶瓷电容器和其他相关组件一起使用。
    - Sanken Electric 提供技术支持和维护服务,帮助客户解决使用过程中的问题。

    常见问题与解决方案


    1. 启动时电流过大:
    - 解决方法:使用外部电容器调节软启动时间,减少启动时的电流冲击。

    2. 输出电压不稳定:
    - 解决方法:检查外部电阻的连接是否正确,确保阻值符合要求。
    3. 温度过高导致热关断:
    - 解决方法:改善散热条件,例如增加散热片或者使用更高热导率的材料。

    总结和推荐


    NR885K 同步降压调节器以其高效率、内置多种保护功能以及易于集成等特点,在众多应用中表现出色。尽管不再推荐用于新的设计,但对于现有项目而言,它仍然是一个非常可靠的选择。我们强烈推荐在需要高效、稳定电源供应的应用中采用 NR885K。

NR885K参数

参数
功能 Step-Down
拓扑 Buck
最大输出电压 14V
最大输入电压 18V
最小输入电压 4.5V
输出类型 Adjustable
最小输出电压 800mV
开关频率 350KHz
输出数量 1
同步整流器 Yes
长*宽*高 5.2mm*4.4mm*1.5mm
通用封装 HSOP-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NR885K厂商介绍

SANKEN ELECTRIC是一家日本公司,专注于生产和销售电子元件,尤其是电容器。以下是SANKEN ELECTRIC的一些主要产品分类和应用领域:

1. 铝电解电容器:用于电源、变频器、逆变器等。
2. 薄膜电容器:应用于家用电器、工业设备、汽车电子等。
3. 陶瓷电容器:用于通信设备、计算机、消费电子产品等。
4. 超级电容器:在能量存储、再生能源系统、电动汽车等领域有广泛应用。

SANKEN ELECTRIC的优势包括:

- 技术创新:持续研发新技术,提高产品性能。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 定制服务:根据客户需求提供定制化解决方案。
- 全球网络:拥有广泛的全球销售和服务网络,提供快速响应和支持。

SANKEN ELECTRIC以其高质量的电容器产品在全球市场上享有声誉,特别是在高可靠性和高性能要求的应用中。

NR885K数据手册

厂牌 PDF简要描述 下载
SANKEN ELECTRIC DC-DC稳压器 SANKEN ELECTRIC NR885K NR885K数据手册

NR885K封装设计

查看详情并下载
Symbol
Footprint
3D Model
