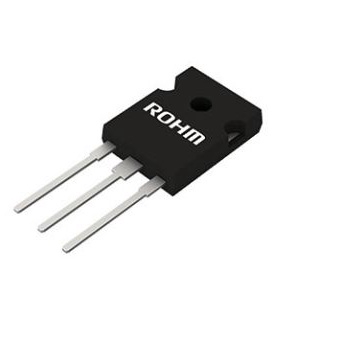

SCT2280KEGC11

产品分类: 碳化硅场效应管
厂牌: ROHM
产品描述: ROHM N沟道增强型MOS管, Vds=1200 V, 14 A, TO-247N封装, 通孔安装, 3引脚
供应商型号: 3757549
供应商: 海外现货
标准整包数: 1

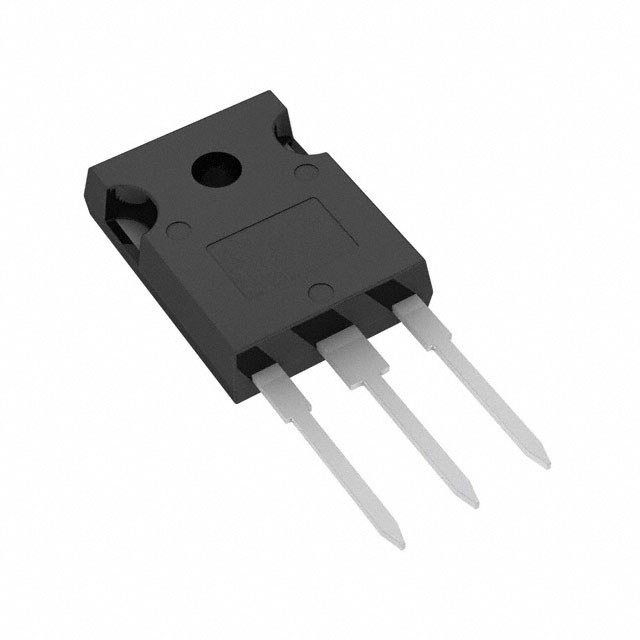

ROHM 碳化硅场效应管 SCT2280KEGC11

SCT2280KEGC11概述


    产品简介


    SCT2280KE - N-channel SiC Power MOSFET
    SCT2280KE 是一款基于碳化硅(SiC)技术的N沟道功率MOSFET,广泛应用于电机驱动、太阳能逆变器、DC/DC转换器等领域。该器件具备高可靠性和高性能的特点,适用于要求严格的工业应用。

    技术参数


    - 基本订购单位(pcs): 30
    - 存储温度范围: Tstg -55°C 至 +175°C
    - 最大功率耗散(Tc = 25°C): PD 108 W
    - 最大结温: Tj 175°C
    - 栅极-源极电压(DC): VGSS -6V 至 +22V
    - 栅极-源极浪涌电压(Tsurge < 300nsec): VGSS-surge -10V 至 +26V
    - 漏极-源极电压(VDSS): 1200 V
    - 零栅极电压漏极电流(IDSS): VDS = 1200V, VGS = 0V
    - 导通电阻(RDS(on)): 典型值 280mΩ
    - 连续漏极电流(Tc = 25°C): ID 14 A
    - 脉冲漏极电流(ID,pulse): 最大值 35 A
    - 热阻抗(junction-case): RthJC 1.07°C/W
    - 热阻抗(junction-ambient): RthJA 50°C/W

    产品特点和优势


    1. 低导通电阻:RDS(on) 的典型值为 280mΩ,有助于降低损耗。
    2. 快速开关速度:适用于需要高频操作的应用场合。
    3. 快速反向恢复:具有出色的反向恢复特性,减少开关损耗。
    4. 简单并联:易于并联使用,提高整体电流处理能力。

    应用案例和使用建议


    应用案例:
    - 电机驱动:利用其低导通电阻特性减少损耗。
    - 太阳能逆变器:高效能源转换,降低系统整体成本。
    - DC/DC 转换器:快速开关速度保证高效的能量转换。
    使用建议:
    - 在高温环境下使用时,注意散热措施,确保 Tj 不超过 175°C。
    - 避免长时间在最大功率条件下工作,以免影响寿命。

    兼容性和支持


    兼容性:
    - 与标准 TO-247N 封装的引脚兼容,可方便替换其他品牌产品。
    支持和维护:
    - ROHM 提供详细的技术支持和全面的产品文档,帮助客户解决各种问题。

    常见问题与解决方案


    1. Q: 开关频率如何选择?
    - A: 通常选择在 10kHz 至 100kHz 之间,根据具体应用需求进行调整。

    2. Q: 如何降低温度对性能的影响?
    - A: 使用散热片或散热风扇进行有效散热,保持结温低于 175°C。

    3. Q: 寄生电容对性能有何影响?
    - A: 通过优化 PCB 设计,减小寄生电容效应,从而提高开关性能。

    总结和推荐


    SCT2280KE 是一款高性价比的碳化硅功率 MOSFET,特别适合需要高效率和稳定性的应用场合。其卓越的性能、简单的并联设计以及广泛的适用范围使其在市场上具有很强的竞争力。综上所述,强烈推荐在上述应用领域中采用此产品。

SCT2280KEGC11参数

参数
击穿电压 -
栅极电荷 36nC@ 18 V
通道数量 -
FET类型 1个N沟道
Vds-漏源极击穿电压 1.2KV
最大功率耗散 108W(Tc)
配置 -
Ciss-不同 Vds 时的输入最大电容 667pF@800V
Id-连续漏极电流 14A
Vgs-栅源极电压 22V
Vgs(th)-栅源极阈值电压 4V@1.4mA
最大功率 -
Rds(On)-漏源导通电阻 364mΩ@ 4A,18V
Idss-饱和漏极电流 -
通用封装 TO-247N
安装方式 通孔安装
零件状态 在售
包装方式 管装

SCT2280KEGC11厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

SCT2280KEGC11数据手册

厂牌 PDF简要描述 下载
ROHM 碳化硅场效应管 ROHM SCT2280KEGC11 SCT2280KEGC11数据手册

SCT2280KEGC11封装设计

查看详情并下载
Symbol
Footprint
3D Model
