SCT3040KLHRC11

产品分类: 碳化硅场效应管
厂牌: ROHM
产品描述: 107nC@ 18 V 262W 1.337nF@800V 1 52mΩ@ 20A,18V 55A 1.2KV 5.6V@10mA 22V,4V 独立式 1个N沟道 TO-247N 通孔安装
供应商型号: CSJ-ST64343525
供应商: 海外现货
标准整包数: 1

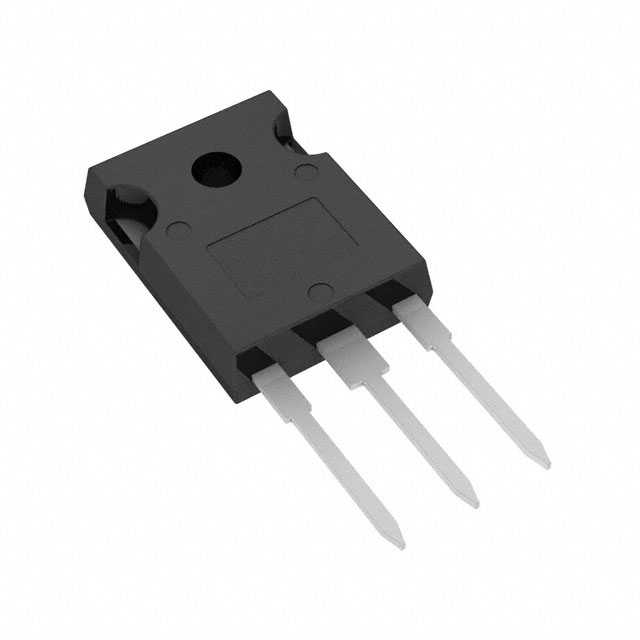

ROHM 碳化硅场效应管 SCT3040KLHRC11

SCT3040KLHRC11概述

    SCT3040KLHR:高性能SiC MOSFET

    产品简介


    SCT3040KLHR是罗姆公司推出的适用于汽车领域的N沟道SiC(碳化硅)功率MOSFET。此型号具有出色的低导通电阻、快速开关速度和易于并联等优势。产品主要用于汽车、开关电源等领域,广泛应用于电动汽车及各种电力变换设备中。

    技术参数


    - 基本规格
    - 额定电压:1200V
    - 最大脉冲漏极电流:137A
    - 推荐驱动电压:0V / +18V
    - 最大连续漏极电流:55A(Tc = 25°C)
    - 热阻(结壳):0.44 - 0.57°C/W
    - 结温范围:-55°C 至 175°C
    - 性能参数
    - 导通电阻(典型值):40mΩ
    - 门极输入电阻:40 - 52Ω
    - 栅源泄漏电流:IGSS-(-4V时): -100nA,IGSS+(+22V时): -100nA
    - 电气特性
    - 栅极阈值电压(典型值):2.7 - 5.6V
    - 开关损耗:Eon(典型值): 283μJ,Eoff(典型值): 118μJ
    - 反向恢复电荷:Qrr(典型值): 115nC
    - 反向恢复时间:trr(典型值): 25ns

    产品特点和优势


    SCT3040KLHR具备以下几点显著的优势:
    1. AEC-Q101认证:确保产品符合汽车级标准。
    2. 低导通电阻:减少能量损失,提高效率。
    3. 快速开关速度:降低开关损耗,适合高频应用。
    4. 快速反向恢复:减少开关过程中的能量损失。
    5. 并联容易:多个器件并联后仍能保持高效运行。
    6. 简单驱动:减少了对复杂驱动电路的需求。
    7. 环保:无铅镀层,符合RoHS标准。

    应用案例和使用建议


    SCT3040KLHR适用于汽车电子和开关电源设计。例如,在汽车电机控制器中,通过使用SCT3040KLHR可以显著提升效率和可靠性。同时,建议在设计中充分考虑散热问题,尤其是在高功率输出情况下。为了优化系统性能,应合理配置外部电阻以调整开关速度。

    兼容性和支持


    该产品支持多种标准封装和连接方式,可与现有的电源转换设备良好兼容。制造商提供详尽的技术支持,包括应用指南和故障排查文档。此外,用户还可访问制造商官网获取更多资料和技术支持。

    常见问题与解决方案


    - 问题一:如何避免由于栅源电压不当导致的MOSFET失效?
    - 解决方法:确保使用规定的推荐驱动电压(0V / +18V),避免电压超出规定范围。
    - 问题二:在哪些条件下MOSFET可能进入热失控状态?
    - 解决方法:严格遵守最大存储温度限制(-55°C 至 +175°C),并在高负载下注意散热管理。
    - 问题三:当需要并联多个MOSFET时,需要注意哪些事项?
    - 解决方法:确保各器件的栅极并联驱动,且每一路均需配备适当的限流电阻。

    总结和推荐


    综上所述,SCT3040KLHR是一款集成了多项优势的SiC MOSFET,非常适合于高性能电力变换系统。无论是汽车领域还是工业应用,它都展现出了卓越的性能和可靠性。我们强烈推荐此产品用于任何需要高效能和高可靠性的电力转换场合。

SCT3040KLHRC11参数

参数
Ciss-不同 Vds 时的输入最大电容 1.337nF@800V
Vgs(th)-栅源极阈值电压 5.6V@10mA
FET类型 1个N沟道
栅极电荷 107nC@ 18 V
配置 独立式
最大功率耗散 262W
Vgs-栅源极电压 22V,4V
Rds(On)-漏源导通电阻 52mΩ@ 20A,18V
通道数量 1
Idss-饱和漏极电流 -
Vds-漏源极击穿电压 1.2KV
Id-连续漏极电流 55A
击穿电压 -
最大功率 -
通用封装 TO-247N
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

SCT3040KLHRC11厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

SCT3040KLHRC11数据手册

厂牌 PDF简要描述 下载
ROHM 碳化硅场效应管 ROHM SCT3040KLHRC11 SCT3040KLHRC11数据手册

SCT3040KLHRC11封装设计

查看详情并下载
Symbol
Footprint
3D Model
