BD95841MUV-E2

产品分类: DC-DC稳压器
厂牌: ROHM
产品描述: Buck Yes 500KHz~800KHz Adjustable 1 5.5V 800mV 15V 7.5V QFN 贴片安装,黏合安装
供应商型号: CSJ-ST50070459
供应商: 海外现货
标准整包数: 1

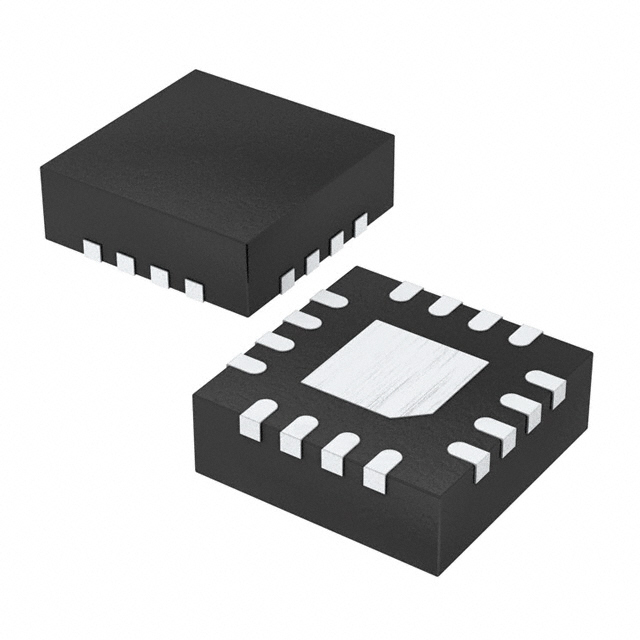

ROHM DC-DC稳压器 BD95841MUV-E2

BD95841MUV-E2概述

    高质量文章:电子元器件技术手册解析——BD95841MUV 1-Channel Synchronous Buck DC/DC 转换器

    产品简介


    BD95841MUV 是一款由 ROHM 公司生产的 1 通道同步降压型 DC/DC 转换器,专为需要高效能及紧凑设计的电源管理应用而开发。此芯片能够以输入电压范围 7.5V 至 15V 的条件下,生成 0.8V 至 5.5V 的输出电压,同时支持最大 4A 的输出电流。凭借内置的高侧和低侧功率 MOSFET,以及独有的 H3Reg™ 控制模式,这款转换器实现了快速瞬态响应,无需额外的外部补偿组件。
    主要应用领域包括数字 AV 设备,如 LCD 电视、机顶盒、蓝光播放器/录像机以及宽带网络通信接口等。

    技术参数


    以下是 BD95841MUV 的核心技术和关键性能参数:
    | 参数 | 值 | 单位 | 备注 |
    ||
    | 输入电压范围 | 7.5 至 15.0 | V
    | 输出电压范围 | 0.8 至 5.5 | V
    | 输出电流能力 | 最大 4.0 | A
    | 切换频率范围 | 500 至 800 | kHz | 视输入输出条件而定 |
    | 内置功率 MOSFET 阻抗 | 高侧:65(典型值)
    低侧:45(典型值)| mΩ
    | 快速瞬态响应 | H3Reg 控制模式 不依赖外部补偿 |
    | 保护机制 | 过流保护(OCP)、热关断(TSD)、欠压锁定(UVLO)、短路保护(SCP)、过压保护(OVP)

    产品特点和优势


    BD95841MUV 的设计亮点包括:
    1. 高效能:采用先进的 H3Reg™ 控制模式,显著提升对负载变化的响应速度,减少输出电压波动。
    2. 集成化设计:内置高效率的功率 MOSFET,节省 PCB 空间并降低系统成本。
    3. 多功能保护:具备过流保护、过压保护、短路保护及欠压锁定功能,保障长期运行稳定性。
    4. 优化软启动:固定软启动时间设置为 1ms,有效减少启动冲击,提升系统可靠性。
    这些特点使其成为数字 AV 设备、通信接口和其他高性能电源管理场景的理想选择。

    应用案例和使用建议


    以下为 BD95841MUV 在典型应用中的表现:
    - LCD 电视电源模块:此转换器以其高效率和快速瞬态响应,可满足电视面板背光驱动电路的需求,确保画面流畅无闪烁。
    - 宽带网络设备:在路由器或交换机中,通过其紧凑设计与高功率密度特性,实现更高效的电源布局。
    使用建议:
    1. 根据输出电流需求选择合适的电感值,避免峰值电流超过电感饱和电流。
    2. 配置合适容量的输出电容以平滑电压纹波,并注意其等效串联电阻(ESR)的影响。
    3. 遵循数据手册中关于启动与关断时序的操作指南,防止潜在的故障风险。

    兼容性和支持


    BD95841MUV 可与其他同类开关模式电源产品互换兼容,并已获得 ROHM 官方的技术文档与技术支持服务支持。用户可通过 ROHM 官网获取详细设计指南及最新固件更新。

    常见问题与解决方案


    以下是部分常见问题及其解决方法:
    | 问题描述 | 解决方案 |

    | 启动时输出电压未达到预期 | 检查 COUT 容量是否满足公式 (5) 的要求 |
    | 瞬态响应不佳 | 调整电感值以降低 ΔIL 并增加 COUT 容量 |
    | 频率超出额定范围 | 检查外部电容值是否符合推荐参数表 |

    总结和推荐


    总体而言,BD95841MUV 以其卓越的性能指标和紧凑的设计结构,在数字 AV 设备领域表现出色。它不仅满足了现代电子设备对高效能和小体积的要求,还提供了全面的保护功能,确保了长时间运行的稳定性和安全性。因此,对于需要高性能 DC/DC 转换器的应用场景,我们强烈推荐使用 BD95841MUV。
    如果您有任何疑问或需要进一步帮助,请随时联系 ROHM 官方技术支持团队!

BD95841MUV-E2参数

参数
拓扑 Buck
开关频率 500KHz~800KHz
最大输入电压 15V
最大输出电压 5.5V
输出类型 Adjustable
最小输入电压 7.5V
输出数量 1
最小输出电压 800mV
同步整流器 Yes
功能 Step-Down
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

BD95841MUV-E2厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BD95841MUV-E2数据手册

厂牌 PDF简要描述 下载
ROHM DC-DC稳压器 ROHM BD95841MUV-E2 BD95841MUV-E2数据手册

BD95841MUV-E2封装设计

查看详情并下载
Symbol
Footprint
3D Model
