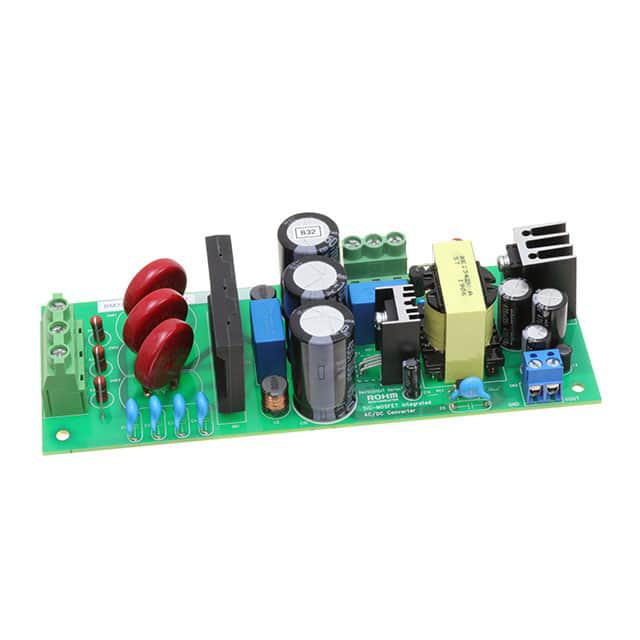

BM2SCQ123T-EVK-001

产品分类: DC-DC稳压器
厂牌: ROHM
产品描述: 1,Isolated 24V 900V 300V
供应商型号: CSJ-ST41619664
供应商: 海外现货
标准整包数: 1
ROHM DC-DC稳压器 BM2SCQ123T-EVK-001

BM2SCQ123T-EVK-001概述

    高压隔离AC/DC转换器——BM2SCQ123T

    产品简介


    BM2SCQ123T 是一款内置SiC MOSFET(碳化硅金属氧化物半导体场效应晶体管)的高压隔离反激式转换器,采用了准谐振技术,输出为48瓦特、24伏特电压。该转换器专为工业设备、适配器及家庭应用而设计。它凭借软开关技术减少了电磁干扰(EMI),同时具备轻载条件下降低功耗的能力。此外,BM2SCQ123T在高温环境下依然具有稳定表现,适用于高可靠性需求的应用场合。

    技术参数


    - 输入电压范围: 300 V 至 900 V 直流
    - 输出电压: 21.6 V 至 26.4 V
    - 最大输出功率: 48 W(2 A 输出电流)
    - 输出电流范围: 0 A 至 2 A
    - 待机功率: 310 mW(无负载时)
    - 效率: 最高可达90%(2 A 输出电流时)
    - 纹波电压: 最大100 mV(不包括尖峰噪声)
    - 工作温度范围: -10°C 至 +65°C

    产品特点和优势


    - 内置1700 V/4 A/1.12 Ω SiC MOSFET: 极高的耐压能力和低导通电阻,减少了功耗。
    - 准谐振模式(低EMI): 采用软开关技术,减少噪音和损耗。
    - 自动重启功能: 在故障后自动恢复,提高系统稳定性。
    - 低待机电流消耗: 仅19 μA,适合电池供电设备。
    - 频率可调: 可根据负载调整频率,适应不同工作条件。
    - 高过压保护: 设备具有过压保护功能,确保安全运行。

    应用案例和使用建议


    BM2SCQ123T 适用于各种需要高效率和紧凑设计的应用,如工业设备电源、适配器、家庭电器等。在实际使用过程中,需注意遵循安全操作规程。例如,在连接电源时确保所有接线正确无误,避免短路;进行焊接作业时需佩戴防护眼镜,防止飞溅伤害;在测试输出电压前确保电路板干燥清洁,以避免电击风险。
    对于需要承受较高环境温度的应用场合,需考虑适当的散热措施或降低连续负载时间。此外,当输出负载电流超过2 A时,建议限制持续工作时间,以避免任何部分表面温度超过105°C的安全阈值。

    兼容性和支持


    BM2SCQ123T-EVK-001 评价板支持广泛的输入电源配置,无论是三相交流电源还是直流电源,均可满足不同的应用需求。ROHM公司提供详细的技术文档和用户指南,以帮助用户更好地理解设备的使用方法并进行有效的故障排除。同时,ROHM技术支持团队也随时待命,为用户提供专业咨询和维护服务。

    常见问题与解决方案


    1. 问:设备启动时无法正常工作。
    - 答: 检查VIN连接是否正确,确认输入电压处于有效范围内(300 V至900 V)。如果问题仍然存在,请检查启动电阻RSTART和CVCC的连接情况。
    2. 问:设备在轻载情况下运行不稳定。
    - 答: 确认是否启用了爆破模式(burst mode),该模式在轻载情况下可以显著降低功耗。若未启用,可参考技术手册中的说明进行设置。
    3. 问:设备工作时发热严重。
    - 答: 考虑增加外部散热措施,或者在环境温度过高时限制设备连续运行的时间,避免任何部件温度超过105°C。

    总结和推荐


    综上所述,BM2SCQ123T 是一款高效且可靠的高压隔离AC/DC转换器,特别适合于对效率和紧凑性有较高要求的应用场合。其独特的技术优势使其在众多同类产品中脱颖而出,尤其是在高可靠性、紧凑设计和低功耗方面。尽管使用过程中需严格遵守安全操作规程,但通过上述的使用建议和解决方案,用户可以最大限度地发挥其性能。因此,强烈推荐使用BM2SCQ123T作为高性能电源解决方案。
    通过上述详细介绍,我们希望您能更全面地了解这款电子元器件的独特之处及其适用范围。如果您有任何疑问或需要进一步的技术支持,请联系ROHM官方渠道。

BM2SCQ123T-EVK-001参数

参数
最大输入电压 900V
最小输出电压 -
开关频率 -
最小输入电压 300V
输出数量 -
拓扑 -
同步整流器 -
输出类型 1,Isolated
最大输出电压 24V
功能 -
零件状态 在售
包装方式 散装

BM2SCQ123T-EVK-001厂商介绍

ROHM是一家全球知名的半导体制造商,总部位于日本京都。公司专注于开发和生产各种半导体产品,包括集成电路、分立元件、传感器等,广泛应用于汽车、工业、消费电子和通信等领域。

ROHM的主营产品可以分为以下几类:
1. 模拟产品:包括放大器、电源管理、接口等。
2. 逻辑产品:包括各种逻辑IC和存储器。
3. 传感器:包括光、温度、湿度等传感器。
4. 无线通信:包括蓝牙、Wi-Fi等无线通信模块。
5. 分立元件:包括二极管、晶体管等。

ROHM的优势在于:
1. 技术创新:ROHM不断研发新技术,提供高性能、低功耗的产品。
2. 品质保证:ROHM严格把控产品质量,提供可靠的解决方案。
3. 客户服务:ROHM提供全方位的技术支持和客户服务,满足客户需求。
4. 环保意识:ROHM注重环保,致力于开发绿色、节能的产品。

BM2SCQ123T-EVK-001数据手册

厂牌 PDF简要描述 下载
ROHM DC-DC稳压器 ROHM BM2SCQ123T-EVK-001 BM2SCQ123T-EVK-001数据手册

BM2SCQ123T-EVK-001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 561.5967 ¥ 4756.724
库存: 2
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 4756.72
