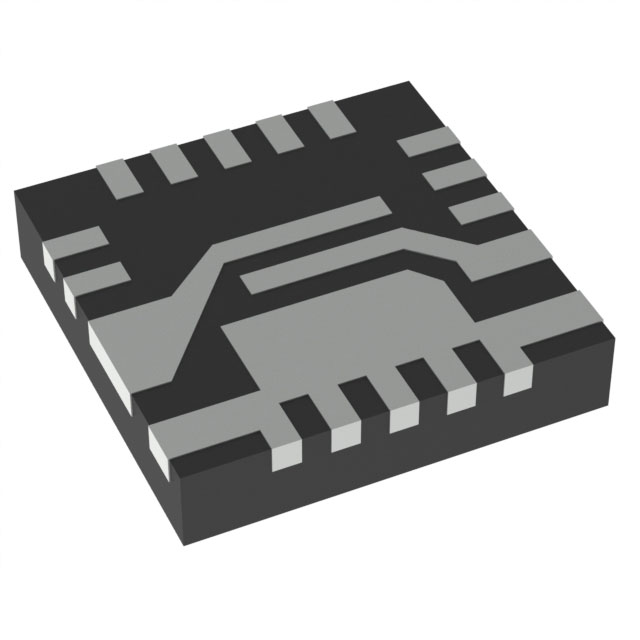

RT6228AGQUF

产品分类: DC-DC稳压器
厂牌: RICHTEK TECHNOLOGY/台湾立锜科技
产品描述: Buck Yes 500KHz Adjustable 1 5.1V 600mV 23V 4.5V UQFN-3 贴片安装,黏合安装
供应商型号: 30C-RT6228AGQUF UQFN-13
供应商: 云汉优选
标准整包数: 1
RICHTEK TECHNOLOGY/台湾立锜科技 DC-DC稳压器 RT6228AGQUF

RT6228AGQUF概述


    产品简介


    RT6228A/B/C 是一款由 Richtek Technology Corporation 设计的先进同步降压转换器。该产品适用于工业和商业低功耗系统、计算机外围设备、LCD显示器和电视、绿色电子产品及家电等领域。它采用先进的恒定导通时间(ACOT®)模式控制,能够提供非常快的瞬态响应,并支持全陶瓷电容输出电容器,确保在不同负载条件下的稳定性。

    技术参数


    - 输入电压范围:RT6228A/B: 4.5V 至 23V;RT6228C: 5.1V 至 23V
    - 输出电流:8A
    - 开关频率:RT6228A/B: 500kHz;RT6228C: 750kHz
    - 高侧开关电阻:20mΩ
    - 低侧开关电阻:10mΩ
    - 固定输出电压:RT6228C: 3.3V
    - 可调输出电压:RT6228A: 0.6V 至 5.1V
    - 超声波模式:支持,有助于降低EMI噪声
    - 过流保护:循环到循环的峰值电流限制
    - 输入欠压锁定:防止输入电压过低时启动转换器
    - 热关断保护:保护芯片免受过热损害
    - 输出过/欠压保护:防止输出电压异常

    产品特点和优势


    RT6228A/B/C 具备多种独特的功能和优势,包括:
    - 快速瞬态响应:采用ACOT®控制架构,确保在负载变化时快速调整输出电压。
    - 支持全陶瓷电容:简化设计并减少外部元件数量,提升可靠性。
    - 高效能:内置的高侧和低侧MOSFET提供高效的电源转换。
    - 广泛的输出电压范围:通过内部软启动功能,可编程输出电压范围为0.6V至5.1V,满足各种应用场景的需求。
    - 多级保护机制:包括输入欠压锁定、过流保护、热关断保护和输出过/欠压保护,确保稳定运行。

    应用案例和使用建议


    应用案例
    1. 工业控制系统:RT6228A/B/C 可用于控制面板、电机驱动和其他需要稳定电源的工业设备。
    2. 绿色电子设备:由于支持全陶瓷电容,RT6228A/B/C 能够在保证高性能的同时减少环境影响,符合绿色电子标准。
    使用建议
    - 热管理:尽管具有良好的热保护机制,但在高功率应用中仍需注意散热,确保长期稳定运行。
    - 外部元件选择:根据应用需求选择合适的外部元件,如电感和电容,以达到最佳效率和稳定性。
    - 过流保护设置:根据实际应用场景设置适当的电流限制,以防止过流对系统造成损害。

    兼容性和支持


    RT6228A/B/C 采用QFN-12HL封装,适合SnPb或无铅焊接过程,兼容RoHS标准。Richtek Technology Corporation提供详尽的技术支持文档和在线支持,帮助客户顺利集成和调试产品。

    常见问题与解决方案


    1. 问题:系统无法启动。
    - 解决方案:检查输入电压是否在规定范围内,确认EN引脚连接正确且不浮动。
    2. 问题:输出电压不稳定。
    - 解决方案:检查反馈网络和外部电容是否符合要求,重新校准输出电压设置。
    3. 问题:系统过热。
    - 解决方案:增加散热措施,如使用散热片或风扇,同时确保系统周围通风良好。

    总结和推荐


    RT6228A/B/C 是一款高度集成且功能强大的同步降压转换器,适用于多种应用场合。其出色的瞬态响应、高效能和多级保护机制使其在市场上具备强大的竞争力。无论是工业控制系统还是绿色电子设备,RT6228A/B/C 都是一个理想的选择。强烈推荐给寻求高性能电源解决方案的设计工程师。

RT6228AGQUF参数

参数
功能 Step-Down
最小输入电压 4.5V
开关频率 500KHz
最小输出电压 600mV
最大输入电压 23V
输出数量 1
输出类型 Adjustable
最大输出电压 5.1V
同步整流器 Yes
拓扑 Buck
通用封装 UQFN-3
安装方式 贴片安装,黏合安装
包装方式 卷带包装

RT6228AGQUF数据手册

厂牌 PDF简要描述 下载
RICHTEK TECHNOLOGY/台湾立锜科技 DC-DC稳压器 RICHTEK TECHNOLOGY/台湾立锜科技 RT6228AGQUF RT6228AGQUF数据手册

RT6228AGQUF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.3152
100+ ¥ 2.6432
750+ ¥ 2.3632
1500+ ¥ 2.2288
3000+ ¥ 2.128
库存: 29
起订量: 10 增量: 3000
交货地:
最小起订量为:1
合计: ¥ 3.31
直接购买
加入购物车
