ISL9110IRTAZ-T7A

产品分类: DC-DC稳压器
产品描述: Boost,Buck 2.5MHz Adjustable 1 5.2V 1V 5.5V 1.8V DFN 贴片安装,黏合安装 3mm*3mm*750μm
供应商型号: 968-ISL9110IRTAZ-T7A
供应商: Mouser
标准整包数: 1

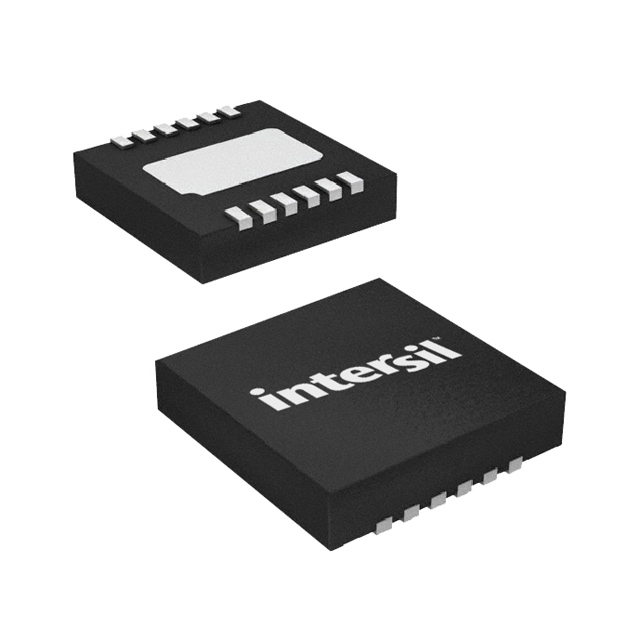

RENESAS ELECTRONICS DC-DC稳压器 ISL9110IRTAZ-T7A

ISL9110IRTAZ-T7A概述


    产品简介


    产品名称:ISL9110和ISL9112
    ISL9110和ISL9112是高度集成的升压降压调节器,可以接受输入电压高于或低于调节输出电压的情况。这两种调节器的独特之处在于它们能够在不同的操作模式之间自动无缝过渡,而不会对输出造成显著干扰。ISL9110适用于独立应用,支持固定的3.3V和5V输出电压或通过外部电阻分压器实现可调输出电压。ISL9112则提供更广泛的可编程功能,通过I2C总线接口访问。

    技术参数


    - 输入电压范围: 1.8V至5.5V
    - 输出电流: 最大1.2A
    - 效率: 高达95%
    - 无负载静态电流: 仅35μA,以优化轻负载条件下的效率
    - 开关频率: 2.5MHz,可最小化外部组件尺寸
    - 保护机制: 过电流保护、过温保护、欠压锁定
    - 封装: 小巧的3mm x 3mm TDFN封装

    产品特点和优势


    ISL9110和ISL9112的主要优势在于其高效率(最高可达95%)、极低的无负载静态电流(35μA),以及其完全同步的四开关架构。特别是ISL9112通过I2C总线接口提供了更多的可编程功能,如输出电压编程和数字斜率控制。这些特性使得它们特别适用于需要动态变化供电电压的应用场合。

    应用案例和使用建议


    ISL9110和ISL9112广泛应用于各种便携式设备,例如智能手机和平板电脑。例如,ISL9110可以在单个锂离子电池供电的情况下提供稳定的3.3V输出电压。在设计过程中,需要注意正确选择电感和电容,以确保最佳性能。根据手册中的典型应用图,我们可以观察到输出电压可以通过外部电阻分压器进行调整。
    使用建议
    1. 输出电压设置: 通过调整外部电阻分压器来设置所需的输出电压。
    2. 电感选择: 选择合适的电感值以平衡效率和体积大小。
    3. 散热设计: 确保PCB布局符合热设计要求,特别是在使用TDFN封装时。

    兼容性和支持


    ISL9110和ISL9112与其同类的其他电子元器件具有良好的兼容性。此外,Intersil公司还提供了详细的评估板文档和用户指南,帮助用户更好地理解和使用这些产品。如果有任何问题,可以联系技术支持获取帮助。

    常见问题与解决方案


    1. Q:设备无法正常启动
    - A: 检查输入电压是否在规定的范围内,并确认所有连接是否正确。

    2. Q:效率低下
    - A: 检查电感和电容的选择是否合理,并确认电感是否饱和。
    3. Q:温度过高
    - A: 确认散热措施是否充分,尤其是对于TDFN封装,应确保热垫的良好接触。

    总结和推荐


    ISL9110和ISL9112是一款非常适合便携式设备应用的高度集成升压降压调节器。它们在高效率、紧凑设计和可编程功能方面表现出色。如果你正在寻找一款能够满足多种应用需求的高效电源管理解决方案,强烈推荐使用ISL9110或ISL9112。对于需要更多定制功能的应用,ISL9112是更好的选择。总的来说,这两款产品在便携式设备中表现出色,能够有效地提高系统的整体性能。

ISL9110IRTAZ-T7A参数

参数
开关频率 2.5MHz
最小输出电压 1V
最大输入电压 5.5V
功能 -
最小输入电压 1.8V
输出数量 1
输出类型 Adjustable
拓扑 Boost,Buck
同步整流器 -
最大输出电压 5.2V
长*宽*高 3mm*3mm*750μm
通用封装 DFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ISL9110IRTAZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9110IRTAZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL9110IRTAZ-T7A ISL9110IRTAZ-T7A数据手册

ISL9110IRTAZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0255 ¥ 42.4655
10+ $ 3.19 ¥ 26.9555
25+ $ 2.926 ¥ 24.7247
100+ $ 2.376 ¥ 20.0772
250+ $ 2.2572 ¥ 19.0733
500+ $ 2.0628 ¥ 17.4307
1000+ $ 1.722 ¥ 14.5509
2500+ $ 1.6275 ¥ 13.7524
5000+ $ 1.5645 ¥ 13.22
库存: 99
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.46
