首页  >  产品百科  >  ISL91128IINZ-T7A

ISL91128IINZ-T7A

产品分类: DC-DC稳压器
产品描述: Renesas Electronics 降压升压稳压芯片, 1.95 → 5 V输出, 2.4A最大输出, 单路输出, WLCSP-20, 20针
供应商型号: ISL91128IINZ-T7A
供应商: 国内现货
标准整包数: 2

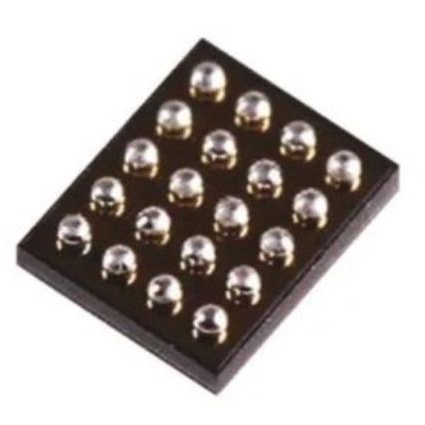

RENESAS ELECTRONICS DC-DC稳压器 ISL91128IINZ-T7A

ISL91128IINZ-T7A概述

    ISL91128 High Efficiency Buck-Boost Regulator

    1. 产品简介


    产品类型:ISL91128是一款高电流、同步开关稳压器,适用于采用新型电池化学成分的系统。
    主要功能:
    - 支持输入电压高于或低于输出电压的情况。
    - 可以自动无缝切换至降压或升压模式。
    - 具备可编程的I2C接口。
    - 能够提供高达2.2A的连续输出电流。
    - 采用全同步低导通电阻的4开关架构。
    应用领域:
    - 智能手机和平板电脑的无中断系统电压。
    - 无线通信设备。
    - 2G/3G/4G射频功率放大器。

    2. 技术参数


    - 输入电压范围:1.8V到5.5V。
    - 连续输出电流:最高可达2.2A(VIN=2.5V,VOUT=3.3V)。
    - 效率:最高可达96%。
    - 静态电流:仅30µA,优化轻负载下的效率。
    - 工作温度范围:-40°C到+85°C。
    - 保护机制:短路保护、过温保护、欠压保护。
    - 封装尺寸:2.15mm x 1.74mm的20球WLCSP封装。

    3. 产品特点和优势


    独特功能:
    - 能在输入电压高于或低于输出电压时保持电压调节。
    - 通过Renesas专利算法提供出色的效率和极低的输出电压纹波。
    - 具备可编程的I2C接口,可动态调整输出电压。
    市场竞争力:
    - 高效率、低静态电流设计,在多种负载条件下都能保持优异的效率。
    - 小巧的封装尺寸(2.15mm x 1.74mm),减少外部组件尺寸。
    - 丰富的保护机制,确保长期可靠运行。

    4. 应用案例和使用建议


    应用场景:
    - 智能手机和平板电脑:在智能设备的电池管理中,ISL91128能够确保系统电压的稳定,避免电压波动对设备性能的影响。
    - 无线通信设备:在复杂的信号环境中,ISL91128的高效转换能力可以提升通信设备的稳定性。
    使用建议:
    - 确保输入电容(输入电压范围1.8V到5.5V)选择合适的陶瓷X5R电容器。
    - 输出电容选择应为2x22µF的陶瓷电容器,以提高整体效率和稳定性。
    - 推荐采用正确的PCB布局,尽量缩短输入和输出电容器的接地路径,以避免高频电流引起的干扰。

    5. 兼容性和支持


    兼容性:
    - ISL91128与各种电池化学成分兼容,能够灵活应用于不同类型的电源系统。
    - 支持多种I2C控制命令,兼容标准的I2C接口规范。
    厂商支持:
    - 提供详尽的技术文档和参考设计资料,便于开发者快速上手。
    - 厂商提供技术支持和售后服务,帮助客户解决使用过程中遇到的问题。

    6. 常见问题与解决方案


    问题一:输入电压超出限定范围。
    - 解决方案:检查并调整输入电源,确保电压在规定范围内。
    问题二:输出电压不准确。
    - 解决方案:校准输出电压设置,确保I2C接口设置正确。
    问题三:设备在轻负载下效率下降。
    - 解决方案:检查静态电流设置,优化电路布局,减小外部组件的寄生电容和电感。

    7. 总结和推荐


    ISL91128是一款高性能的同步开关稳压器,特别适合应用于电池供电的便携式设备。其高效率、低静态电流的特点使得它在各种负载条件下的表现都十分优秀。此外,它的小型化封装使其成为空间受限设备的理想选择。强烈推荐在需要高效电源管理和灵活电压控制的应用中使用ISL91128。

ISL91128IINZ-T7A参数

参数
最小输入电压 1.8V
同步整流器 Yes
最大输入电压 5.5V
输出数量 1
最小输出电压 1.9V
拓扑 Buck-Boost
功能 Step-Down,Step-Up
最大输出电压 5V
开关频率 2.5MHz
输出类型 Adjustable
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL91128IINZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL91128IINZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL91128IINZ-T7A ISL91128IINZ-T7A数据手册

ISL91128IINZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
