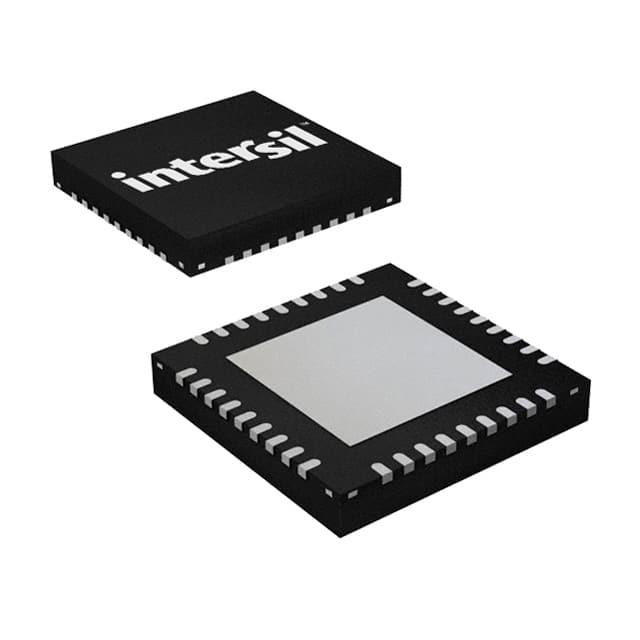

ZL6105ALAFTK

产品分类: DC-DC稳压器
产品描述: 正,降压 Yes 200KHz~1.4MHz 晶体管驱动器 1 5.5V 540mV 5V 3V QFN 贴片安装 6mm(长度)*6mm(宽度)
供应商型号: Q-ZL6105ALAFTK
供应商: 国内现货
标准整包数: 0
RENESAS ELECTRONICS DC-DC稳压器 ZL6105ALAFTK

ZL6105ALAFTK概述

    ZL6105 数字直流/直流控制器技术手册

    产品简介


    ZL6105 是一款集成了MOSFET驱动器的数字电源控制器。该控制器使用自动补偿(Auto Compensation)技术,省去了手动补偿设计的繁琐工作。自适应性能优化算法提高了功率转换效率。Zilker Labs的Digital-DC™ 技术使功率转换性能和电源管理功能得以兼顾。ZL6105旨在作为灵活的DC电源构建模块,适用于从单相电源到多相电流共享供电的各种设计,输入电压范围为3.3V到12V。典型的应用领域包括服务器/存储设备、电信/数据通信设备和电源模块。

    技术参数


    - 输入电压范围:3V至14V
    - 输出电压范围:0.54V至5.5V(带边缘调整)
    - 输出电压精度:±1%
    - 内部MOSFET驱动器:3A
    - 工作效率:最高可达95%
    - 负载瞬态响应:快速
    - 温度传感器输入:外部温度传感器输入
    - 通信接口:I2C/SMBus接口,PMBus兼容

    产品特点和优势


    ZL6105具备多项显著的特点和优势:
    - 高效同步降压控制器:能够实现高效率的电源转换。
    - 自动补偿PID滤波器:消除手动补偿设计的复杂性,提高系统稳定性。
    - 适应轻载效率优化:在轻载条件下也能保持高效率。
    - 数字软启动/停止:便于控制电源开启和关闭时的过渡过程。
    - 电源管理和保护:提供包括过压保护、过流保护、热过载保护等在内的全面保护功能。
    - 非易失性存储器:内置非易失性存储器用于参数保存和设备安全。

    应用案例和使用建议


    在典型的应用电路图中,ZL6105被设计成一个完整的12V至1.8V/16A电源转换系统。通过将EN引脚连接到SGND,可以轻松启用PMBus功能。建议使用10μF电容和1µF电容进行输入和输出滤波,以减少噪声。在选择电感器时,可以根据实际需求选择合适的电感值。

    兼容性和支持


    ZL6105支持I2C/SMBus通信协议,并且可通过PMBus协议与其他系统进行交互。厂商提供了详细的文档和技术支持,确保用户能够充分利用其功能。

    常见问题与解决方案


    - 问题1:输出电压不稳定
    - 解决方案:检查VOUT设置引脚(V0、V1)是否正确配置,确保没有外部干扰。

    - 问题2:电源启动延迟
    - 解决方案:调节软启动时间(SS引脚),适当延长启动延时。

    - 问题3:负载变化导致输出电压波动
    - 解决方案:调整PID补偿参数,确保系统稳定性。

    总结和推荐


    总体而言,ZL6105是一款高性能、多功能的数字直流/直流控制器,特别适合于需要高效率和高可靠性的应用场合。其自动补偿功能、高效的电源管理和广泛的兼容性使其在市场上具有很强的竞争力。推荐在数据中心、通信设备和电源模块等应用中采用此产品。
    通过上述详细介绍,我们可以看出ZL6105在技术参数和功能方面均表现出色,是一款值得推荐的产品。

ZL6105ALAFTK参数

参数
最大输入电压 5V
最大输出电压 5.5V
功能 Buck
同步整流器 Yes
输出类型 晶体管驱动器
最小输出电压 540mV
最小输入电压 3V
输出数量 1
拓扑 正,降压
开关频率 200KHz~1.4MHz
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
