ISL9120IRTAZ-T

产品分类: DC-DC稳压器
产品描述: Buck-Boost No Adjustable 1 5.2V 1V 5.5V 1.8V TQFN-12 贴片安装,黏合安装
供应商型号: 4080444
供应商: 海外现货
标准整包数: 1

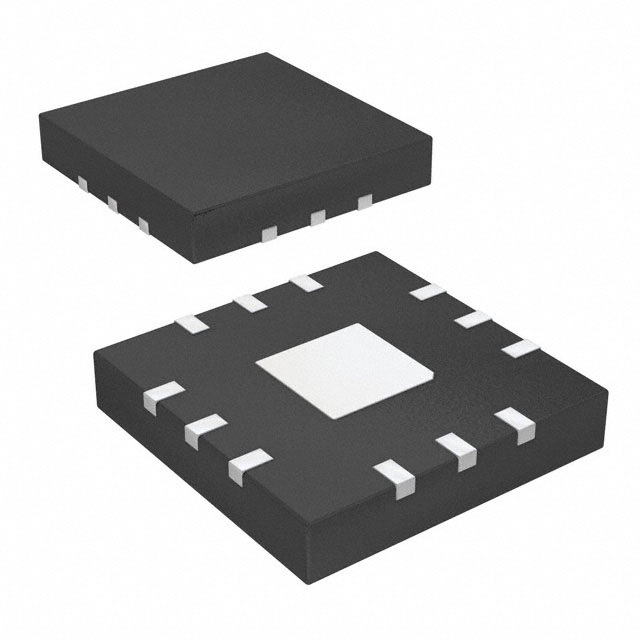

RENESAS ELECTRONICS DC-DC稳压器 ISL9120IRTAZ-T

ISL9120IRTAZ-T概述


    产品简介


    ISL9120IR 是一款高集成度的升压降压开关调节器,其独特之处在于可以接受输入电压高于或低于受控输出电压。这使得该器件能够在不需要显著输出扰动的情况下,在降压(buck)和升压(boost)模式之间自动无缝切换。ISL9120IR 还具备自动旁路(bypass)功能,当输入电压接近输出电压时(1%到2%范围内),可直接将输入电压(VIN)连接到输出电压(VOUT)。此外,通过 BYPS 引脚还可以启用强制旁路功能,进一步提升能效。
    ISL9120IR 主要应用于智能手机、平板电脑、便携式消费电子产品和可穿戴设备等领域。它能够提供高达800mA的输出电流(在VIN=2.5V, VOUT=3.3V条件下),并且具有高达98%的高效率。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 输入电压范围 | 1.8 - 5.5 | V |
    | 输出电流 | 高达 800 | mA |
    | 最高效率 | 98 | % |
    | 输入欠压锁存阈值上升 | 1.725 - 1.79 | V |
    | 输入欠压锁存阈值下降 | 1.550 - 1.65 | V |
    | 软启动时间 | 1 | ms |
    | 热关断温度 | 150 | °C |
    | 最大峰值电流限制 | 2 | A |

    产品特点和优势


    - 自动旁路模式功能:当输入电压接近输出电压时,会自动旁路,提供极高的效率和极低的输出电压纹波。
    - 高度集成:仅需一个电感器和少量外部组件,大大简化了设计。
    - 自动切换:在降压和升压模式之间无间断切换,确保输出稳定。
    - 强制旁路模式:适用于不需要严格电压调节的应用,如在旁路模式下工作可以极大降低静态功耗。

    应用案例和使用建议


    ISL9120IR 广泛应用于智能手机、平板电脑和其他便携式消费电子设备。在这些应用中,它可以通过自动旁路功能来节省电源,减少输出电压纹波。具体使用时,应确保外接电容符合规格要求(例如,10µF 和 47µF 的陶瓷电容),并正确连接电阻分压器以编程输出电压。此外,电感器的选择也很关键,推荐使用饱和电流大于2A的1µH电感器,并注意电感器的磁芯材料,以确保良好的效率。

    兼容性和支持


    ISL9120IR 可与多种电子设备兼容,并且提供详细的资料和支持,帮助用户进行正确的电路设计和测试。Intersil 公司提供了丰富的技术文档和样例电路,以协助开发人员高效地集成这款芯片。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输入电压超出范围 | 检查并调整电源输入 |
    | 输出电压不稳定 | 检查外部电容和电阻值 |
    | 静态电流过大 | 启用旁路模式 |
    | 输出电流不足 | 检查并调整电感器和输入电压 |

    总结和推荐


    ISL9120IR 是一款出色的升压降压调节器,集成了众多高级功能,适用于智能手机和平板电脑等便携式设备。它的高效率、紧凑的设计和广泛的应用场景使其在市场上具有很强的竞争力。对于需要高性能和高能效的电子设备,推荐使用 ISL9120IR。同时,考虑到其详尽的技术支持文档和强大的兼容性,推荐开发人员参考手册进行深入研究,以便更好地理解和使用这一器件。

ISL9120IRTAZ-T参数

参数
最大输出电压 5.2V
输出类型 Adjustable
开关频率 -
输出数量 1
最大输入电压 5.5V
同步整流器 No
功能 Step-Up/Step-Down
最小输入电压 1.8V
拓扑 Buck-Boost
最小输出电压 1V
通用封装 TQFN-12
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL9120IRTAZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9120IRTAZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL9120IRTAZ-T ISL9120IRTAZ-T数据手册

ISL9120IRTAZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.5723
10+ ¥ 10.6185
50+ ¥ 9.5141
100+ ¥ 9.5141
250+ ¥ 9.3443
500+ ¥ 9.3443
1000+ ¥ 9.1744
2500+ ¥ 9.1744
库存: 2880
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.57
