ISL78227ARZ

产品分类: DC-DC稳压器
产品描述: 升压,正 Yes 50KHz~1.1MHz 晶体管驱动器 2 55V 5V 55V 5V QFN 贴片安装
供应商型号: Q-ISL78227ARZ
供应商: 期货订购
标准整包数: 600

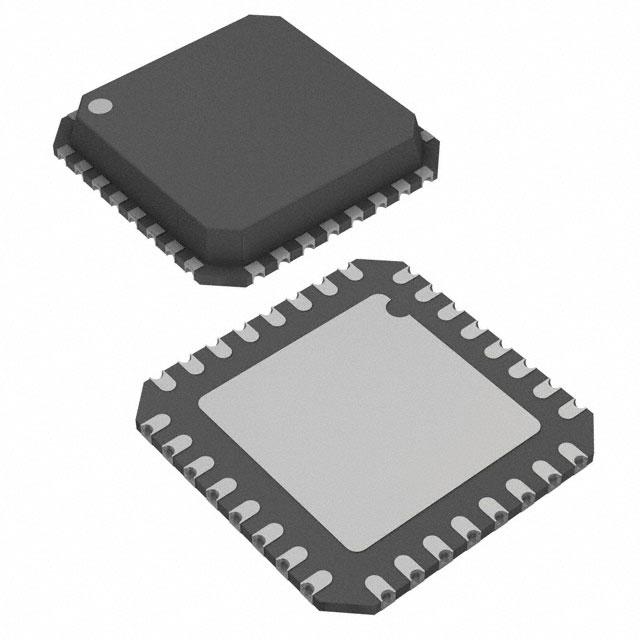

RENESAS ELECTRONICS DC-DC稳压器 ISL78227ARZ

ISL78227ARZ概述


    产品简介


    ISL78227 2-相Boost控制器
    ISL78227 是一款经过汽车等级认证(AEC-Q100 等级1)的 2-相、55V 同步 Boost 控制器,适用于高功率 Boost 应用的设计。此控制器简化了系统设计,集成有强大的半桥驱动器、模拟/数字跟踪输入及全面的保护功能。ISL78227 主要用于需要功率和热能可扩展性的系统中,例如汽车电源系统(如12V至24V,12V至48V等)、工业和电信电源供应等。

    技术参数


    - 输入输出电压范围:5V 至 55V,能够承受 60V 暂态
    - 拓扑支持:同步或标准 Boost 拓扑
    - 峰值电流模式控制:带有可调斜率补偿
    - 次级平均电流控制环:支持 1 相、2 相和 4 相运行
    - 集成驱动器:5V 2A 源电流/3A 吸电流 N 通道 MOSFET 驱动器
    - 开关频率:每相 50kHz 至 1.1MHz
    - 外部同步:支持
    - 可编程最小占空比
    - 自适应死区时间控制:可编程
    - PWM 和模拟跟踪功能
    - 强制 PWM 运行带负电流限制和保护
    - 综合故障保护:包括选择性 Hiccup 或Latch-off 故障响应
    - AEC-Q100 认证,等级1:-40°C 至 +125°C

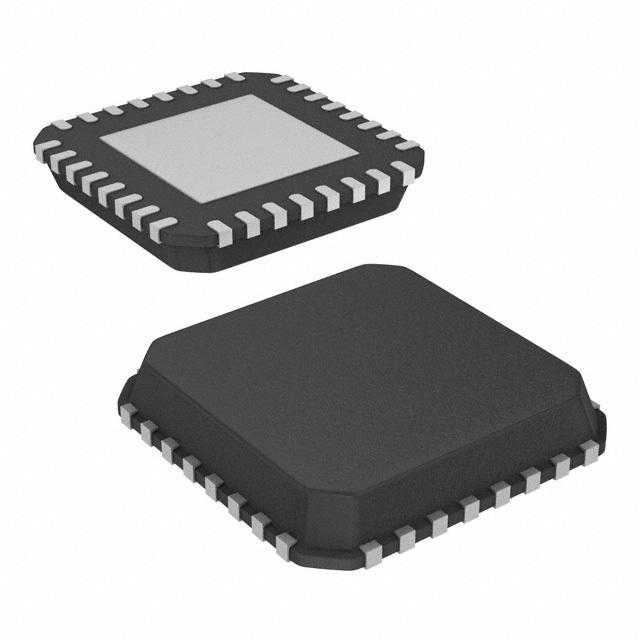

    - 封装形式:5mmx5mm 32 引脚湿焊区 QFN(WFQFN)

    产品特点和优势


    - 模块化设计:提供了一种简单且灵活的设计方法,有助于在系统需求发生变化时进行升级。
    - 增强的效率:通过2相同步架构,支持更高电流,同时减小输入和输出电容器的尺寸。
    - 强大的保护功能:包含二次平均电流控制回路、内部温度保护、过压保护等。
    - 软启动控制:防止大负电流,即使在高容性负载预偏置情况下重启。
    - 适应性强:支持外部同步,具有多种操作模式,如连续导通模式(CCM)、二极管仿真模式(DE)和相位丢弃模式(PHDROP)。

    应用案例和使用建议


    应用案例:
    - 汽车电源系统:适用于12V到24V和12V到48V等不同系统。
    - 工业和电信电源:为数据中心和其他工业应用提供稳定的电力供应。
    使用建议:
    - 在设计过程中需注意散热管理,特别是在高温环境中。
    - 选择合适的电感器和电容器,确保系统的稳定性和效率。
    - 利用软启动功能以避免在系统启动时出现大电流冲击。

    兼容性和支持


    ISL78227 与现有的许多电子元件和系统兼容。供应商提供了详细的技术支持文档和在线资源,以帮助工程师进行设计和测试。

    常见问题与解决方案


    - 问题:如何设置输出电压?
    - 解决方案:通过在FB引脚和输出轨之间放置电阻网络来设置输出电压。具体请参阅数据手册第37页“输出电压设置”部分。
    - 问题:如何调整软启动时间?
    - 解决方案:通过在SS引脚和地之间放置一个电容器来设置软启动的时间。具体请参阅数据手册第30页“软启动”部分。
    - 问题:当输出电压超出范围时,控制器如何反应?
    - 解决方案:控制器将根据设定的故障响应方式(Hiccup或Latch-off)进入相应模式。请参阅数据手册第33页“可选Hiccup或Latch-off故障响应”部分。

    总结和推荐


    ISL78227 是一款高性能、多功能的2相Boost控制器,特别适合应用于汽车和工业领域,尤其是那些需要高效和可靠电力转换的应用。凭借其出色的保护功能和易于配置的特性,这款控制器无疑是这些领域的理想选择。因此,我们强烈推荐ISL78227作为需要高性能Boost控制器的应用首选。

ISL78227ARZ参数

参数
输出类型 晶体管驱动器
拓扑 升压,正
功能 Boost
最小输入电压 5V
开关频率 50KHz~1.1MHz
最大输出电压 55V
最小输出电压 5V
同步整流器 Yes
输出数量 2
最大输入电压 55V
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

ISL78227ARZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL78227ARZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL78227ARZ ISL78227ARZ数据手册

ISL78227ARZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 9.02 ¥ 75.317
1200+ $ 9.02 ¥ 75.317
1800+ $ 9.02 ¥ 75.317
库存: 10000
起订量: 600 增量: 600
交货地:
最小起订量为:600
合计: ¥ 45190.2
