ISL85403FRZ

产品分类: DC-DC稳压器
产品描述: Boost,Buck,Buck-Boost Both 200KHz~2.2MHz Adjustable 1 36V 500mV 40V 3V QFN 贴片安装 4mm(长度)*4mm(宽度)
供应商型号: ISL85403FRZ
供应商: 云汉优选
标准整包数: 3000

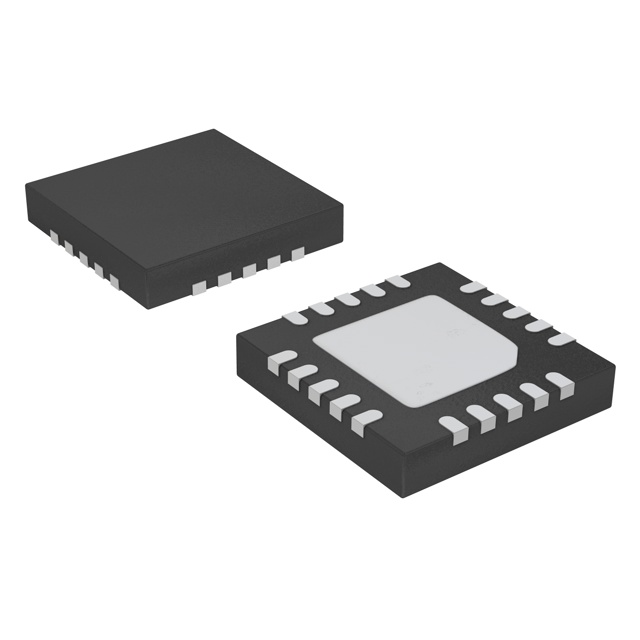

RENESAS ELECTRONICS DC-DC稳压器 ISL85403FRZ

ISL85403FRZ概述

    ISL85403 2.5A Regulator with Integrated High-side MOSFET for Synchronous Buck or Boost Buck Converter

    产品简介


    ISL85403是一款集成高侧MOSFET和低侧驱动器的40V 2.5A同步降压或升压降压控制器。它支持宽输入范围(降压模式下3V至40V;升压-降压模式下可扩展到2.5V),适用于多种电源转换需求,如通用电源、24V总线电源、电池电源、负载点(Point-of-Load)电源和嵌入式处理器及I/O供应等。

    技术参数


    ISL85403的主要技术参数如下:
    - 输入电压范围:3V至40V(降压模式),2.5V至40V(升压模式)
    - 输出电流:2.5A
    - 驱动方式:强制PWM模式或PFM模式
    - 待机电流:300µA(PFM,无负载),180µA(PFM,无负载,VOUT接AUXVCC)
    - 关断电流:最大5µA(IC禁用)
    - 工作频率:200kHz至2.2MHz,可同步
    - 精度:±1%的电压调节精度
    - 保护功能:过流保护(带温度补偿的电流采样、循环间歇性限流、峰值电流模式控制)、过压保护、热保护

    产品特点和优势


    ISL85403的独特功能和优势包括:
    - 强大的电流保护机制,确保在极端短路条件下可靠运行。
    - 灵活的工作模式选择(降压、非同步降压、两阶段升压降压、非倒置单电感升压降压)。
    - 紧凑的20引脚QFN封装(4x4mm),符合RoHS标准。
    - 精确的电压调节精度(±1%),满足高性能应用的需求。

    应用案例和使用建议


    ISL85403广泛应用于多种场景,例如:
    - 通用电源系统:适用于需要稳定电源输出的应用。
    - 24V总线电源:适合工业控制系统中的电源管理。
    - 电池电源:适用于便携式设备和可穿戴设备。
    - 负载点电源:适用于需要高效电源管理的小型电子设备。
    使用建议:
    - 在设计电路时,应仔细考虑输入和输出电容的选择,以确保良好的瞬态响应。
    - 通过外部电阻设置输入电压阈值和迟滞,实现灵活的电压监控。
    - 使用外部MOSFET可以提高整体效率,但需要正确选择以匹配应用需求。

    兼容性和支持


    ISL85403具有良好的兼容性,可以与多种外部组件(如MOSFET、电容、电感)配合使用。制造商提供了详尽的支持文档,包括各种评估板和参考设计,帮助用户快速启动项目。

    常见问题与解决方案


    常见问题及其解决方案包括:
    - 问题1:输出电压不稳定
    - 解决办法:检查输出电容和电感值是否符合设计要求,重新计算和调整反馈网络电阻值。

    - 问题2:过流保护频繁触发
    - 解决办法:检查输入电压和电流路径,确保外部MOSFET和电感的选择符合应用需求,并适当增加散热措施。

    总结和推荐


    ISL85403以其出色的电流保护能力、高精度的电压调节能力和灵活的工作模式,在各种电源转换应用中表现出色。其紧凑的设计和丰富的支持文档使其成为许多项目的理想选择。因此,强烈推荐在需要高效电源管理和精确电压调节的应用中使用ISL85403。

ISL85403FRZ参数

参数
拓扑 Boost,Buck,Buck-Boost
最小输出电压 500mV
开关频率 200KHz~2.2MHz
最小输入电压 3V
同步整流器 Both
最大输入电压 40V
功能 Step-Down,Step-Up,Step-Up/Step-Down
输出类型 Adjustable
输出数量 1
最大输出电压 36V
长*宽*高 4mm(长度)*4mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘,管装

ISL85403FRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL85403FRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL85403FRZ ISL85403FRZ数据手册

ISL85403FRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 9.84
6000+ ¥ 9.68
9000+ ¥ 9.52
12000+ ¥ 9.36
库存: 24000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 29520
