ISL78226ANZ

产品分类: DC-DC稳压器
产品描述: 瑞萨电子PWM控制器, 64引脚, TQFP-64封装, 最高107 kHz
供应商型号: 2638969
供应商: 海外现货
标准整包数: 1

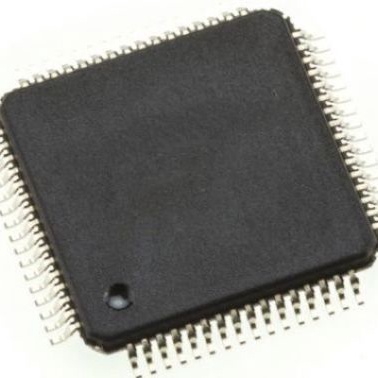

RENESAS ELECTRONICS DC-DC稳压器 ISL78226ANZ

ISL78226ANZ概述

    ISL78226: 6-Phase 12V/48V Bidirectional Synchronous PWM Controller

    产品简介


    ISL78226是一款6相双向同步脉宽调制(PWM)控制器,专为12V和48V总线之间的功率转换而设计。该控制器支持高达3.75kW的功率转换,转换效率超过95%。通过集成Flyback控制器和支持多种电源模式,ISL78226实现了紧凑且坚固的设计,并减少了组件数量。此控制器支持降压(Buck)和升压(Boost)功率转换,能够调节电压和电流以控制电力从一个总线到另一个总线的传输。

    技术参数


    ISL78226的技术规格如下:
    - 相数: 6相
    - 电压范围: 12V至48V
    - 功率转换效率: >95%
    - 最大功率: 3.75kW
    - 支持操作模式: 降压、升压
    - 通信接口: PMBus
    - 控制精度: 2%电流监测增益精度(全负载)
    - 安全冗余: 供电和时钟冗余
    - 故障保护: 循环电流限制、负电流限制、平均电流限制

    产品特点和优势


    - 多相架构: 支持多达六相并行功率阶段,通过交错定时提高纹波频率,从而减少输入和输出纹波电压和电流。
    - 灵活性: 主从架构允许多达四台设备并行运行,提高了系统的可扩展性。
    - 智能化控制: 集成了双输出Flyback控制器和200mA可调输出线性稳压器,提供灵活的电源管理选项。
    - 功能安全性: 支持功能安全要求,提供供电和时钟冗余,确保系统在异常情况下的稳定性。
    - 高效率: 通过精准的电流监测和先进的控制算法实现高效率的电源转换。

    应用案例和使用建议


    应用案例:
    - 汽车双向DC/DC转换器: 用于电动汽车和混合动力汽车的电源管理系统。
    - 智能电网: 在分布式能源系统中实现高效的能量管理。
    使用建议:
    - 确保在应用过程中正确配置MCULDO的输出电压,以满足具体应用需求。
    - 在设计电路时考虑PVCC和VCC滤波电容的选择,以确保稳定的供电。
    - 使用外部反馈电阻网络调整MCULDO的输出电压,以适应不同的负载条件。

    兼容性和支持


    ISL78226支持PMBus接口,可轻松进行系统控制和诊断,确保功能安全。Intersil公司提供了全面的技术支持,包括详尽的应用文档和客户支持服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法启动 | 检查EN引脚电压是否高于1.4V,确保设备处于激活状态。 |
    | 输出电压不稳 | 调整外部反馈电阻网络,确保MCULDO输出电压稳定。 |
    | 过载保护触发 | 检查负载是否超载,适当减小负载。 |

    总结和推荐


    ISL78226是一款高性能的双向同步PWM控制器,具有高效率、多功能和高可靠性等特点。它适用于各种高要求的应用场景,特别是在汽车和智能电网领域。该产品以其出色的性能和易用性,在同类产品中具有很高的市场竞争力。强烈推荐使用ISL78226来满足高性能电源转换的需求。
    本文档总结了ISL78226的产品特性和技术规格,帮助用户更好地理解和应用这一高效能控制器。

ISL78226ANZ参数

参数
拓扑 Boost,Buck,Flyback
最小输出电压 2.5V
输出数量 1
输出类型 PWM
功能 -
同步整流器 -
开关频率 750KHz
最大输入电压 64V
最小输入电压 6V
最大输出电压 5V
通用封装 QFP
安装方式 贴片安装
零件状态 在售
包装方式 托盘
