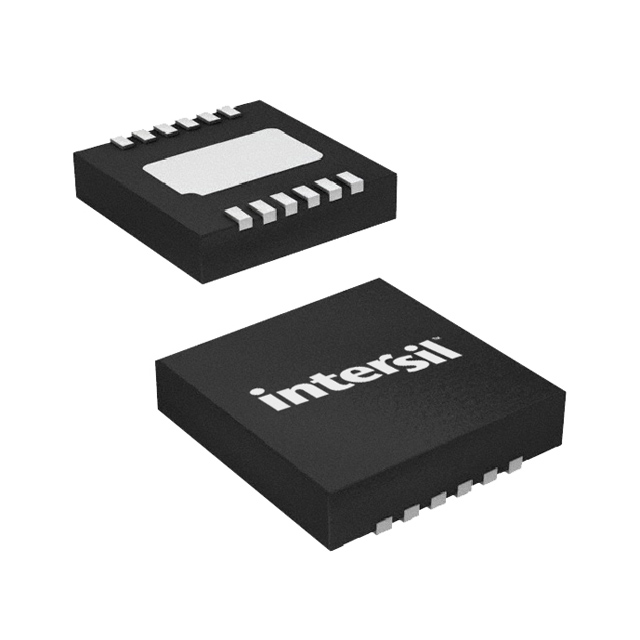

ISL9110IRT7Z-T7A

产品分类: DC-DC稳压器
产品描述: Renesas Electronics 降压升压稳压芯片, 5 V输出, 1.2A最大输出, 单路输出, TDFN-EP-12, 12针
供应商型号: ISL9110IRT7Z-T7A
供应商: 国内现货
标准整包数: 2
RENESAS ELECTRONICS DC-DC稳压器 ISL9110IRT7Z-T7A

ISL9110IRT7Z-T7A概述

    ISL9110 和 ISL9112 高效升压降压调节器技术手册

    1. 产品简介


    ISL9110 和 ISL9112 是高度集成的升压降压开关调节器,能够接受输入电压高于或低于稳态输出电压的情况。与传统的升压降压调节器不同,这些调节器能够在操作模式之间自动无缝切换,而不会引起显著的输出扰动。
    这两个器件均能提供高达 1.2A 的输出电流,并因其全同步的四开关架构而具有极高的效率。空载时的关断电流仅为 35µA,进一步提高了轻负载条件下的效率。通过可选的强制 PWM 模式和外部同步功能,适用于对噪声敏感的应用。
    ISL9110 设计用于独立应用,并支持 3.3V 和 5V 固定输出电压,或通过外部电阻分压器提供可变输出电压。输出电压范围可以从最低 1V 到最高 5.2V。
    ISL9112 支持更广泛的可编程特性,可通过 I2C 总线接口进行访问。其可编程输出电压范围为 1.9V 至 5V,特别适用于需要动态改变供电电压的应用。可以设置可编程的上升速率以实现输出电压设置之间的平滑过渡。

    2. 技术参数


    - 输入电压范围:1.8V 至 5.5V
    - 输出电流:最高 1.2A
    - 高效率:最高可达 95%
    - 空载关断电流:35µA
    - 开关频率:2.5MHz
    - 封装:小型 3mmx3mm TDFN 封装
    - 温度范围:-40°C 至 +85°C
    - 绝对最大额定值:
    - PVIN, VIN:-0.3V 至 6.5V
    - LX1, LX2:-0.3V 至 6.5V
    - FB(可调版本):-0.3V 至 2.7V
    - FB(固定输出电压版本):-0.3V 至 6.5V
    - GND, PGND:-0.3V 至 0.3V
    - 其他所有引脚:-0.3V 至 6.5V
    - ESD 评级:
    - 人体模型(按 JESD22-A114E 测试):3kV
    - 机器模型(按 JESD22-A115-A 测试):250V
    - 搭接(按 JESD-78B;Class 2, Level A 测试):100mA

    3. 产品特点和优势


    - 输入电压范围广:1.8V 至 5.5V,能够适应多种输入电压情况。
    - 无缝模式转换:自动在升压和降压模式之间平滑切换。
    - 高效率:采用全同步四开关架构,最大效率可达 95%。
    - 低功耗:空载时仅需 35µA 的关断电流。
    - 高开关频率:2.5MHz 高开关频率,有效减小外部组件尺寸。
    - 外部同步能力:支持外部时钟同步,适用于对噪声敏感的应用。
    - 数字上升速率控制(ISL9112):可选的数字上升速率控制以实现平滑的输出电压过渡。
    - 全面保护:具备过流保护、过温保护和欠压锁定功能。

    4. 应用案例和使用建议


    应用案例:
    - 单锂离子电池供电的 3.3V 稳压电源
    - 智能手机和平板电脑
    - 便携式设备
    - 点负载调节器
    使用建议:
    - 在设计时确保电源输入电压范围在 1.8V 至 5.5V 之间。
    - 使用合适的电感值来优化转换效率。
    - 对于 I2C 接口,确保逻辑电平与主机系统匹配。
    - 根据实际应用选择适当的输出电压设置,利用外部电阻分压器调整输出电压。
    - 使用推荐的 PCB 布局和组件选择以实现最佳性能。

    5. 兼容性和支持


    - 兼容性:ISL9110 和 ISL9112 与标准的 I2C 总线接口兼容,可以轻松集成到现有的系统中。
    - 支持:制造商提供详尽的技术文档和设计指南,帮助客户顺利实施产品。此外,技术支持团队能够解答相关疑问并提供必要的帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查输出滤波电容的连接是否正确,并确保电容值符合要求。 |
    | 转换效率低 | 确认输入电压在推荐范围内,并使用适当的电感值。 |
    | 过热保护触发 | 检查散热措施是否到位,必要时增加散热片或提高散热效率。 |

    7. 总结和推荐


    ISL9110 和 ISL9112 升压降压调节器 是一款高效、灵活且易于集成的产品,特别适合于需要稳定供电的便携式设备和手持设备。其优异的效率和广泛的输入电压范围使其成为广泛应用的理想选择。综上所述,我们强烈推荐此产品给需要高性能电源解决方案的设计者和工程师们。

ISL9110IRT7Z-T7A参数

参数
最大输入电压 5.5V
输出数量 1
同步整流器 Yes
最小输入电压 1.8V
输出类型 Fixed
拓扑 Buck-Boost
开关频率 2.5MHz
最大输出电压 5V
功能 Step-Up/Step-Down
最小输出电压 5V
长*宽*高 3mm*3mm*750μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
