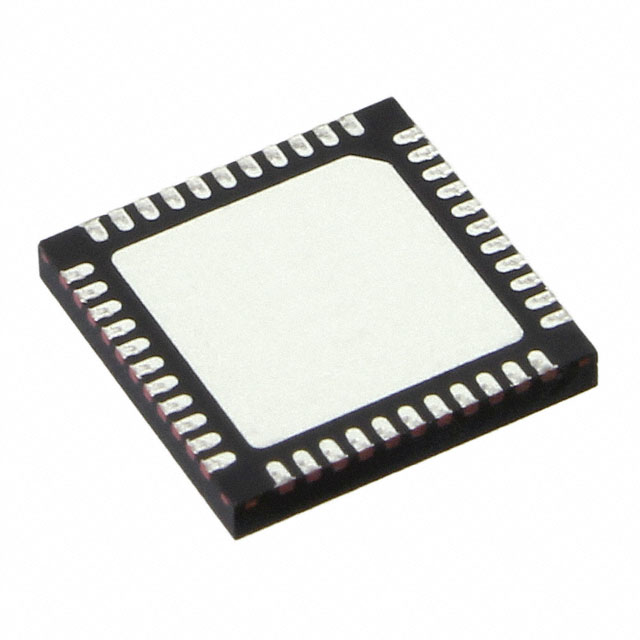

ZL8802ALAFT

产品分类: DC-DC稳压器
产品描述: Buck No 200KHz~1.33MHz PWM Signal 2 QFN 贴片安装,黏合安装 7mm(长度)*7mm(宽度)
供应商型号: CY-ZL8802ALAFT
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ZL8802ALAFT

ZL8802ALAFT概述

    ZL8802 Dual Channel/Dual Phase PMBus ChargeMode Control DC/DC Digital Controller

    1. 产品简介


    ZL8802是一款双输出或双相数字DC/DC控制器。每个输出通道可以独立运行,也可以联合构成高电流应用下的双相配置,最多支持2相、4相、6相和8相操作,可通过多达四个ZL8802控制器实现。这种设计广泛适用于服务器、存储设备、电信和数据通信设备等领域。

    2. 技术参数


    - 输入电压范围:4.5V至14V
    - 输出电压范围:0.54V至5.5V
    - 输出电压精度:±1%(线性、负载、温度范围内)
    - 开关频率范围:200kHz至1.33MHz
    - 过流保护:峰值和平均电流过载保护
    - 过压/欠压保护:输入和输出电压保护
    - 温度监测:外部和内部温度传感器
    - 总线接口:PMBus和单线Digital-DC (DDC)串行总线

    3. 产品特点和优势


    - 无补偿设计:采用ChargeMode控制,实现快速瞬态响应,减少输出电容需求,无需补偿网络,从而降低成本和空间占用。
    - 多重保护功能:具备过压、欠压、过流和温度保护,确保系统稳定可靠。
    - 多功能数字总线:支持PMBus标准,能够进行输入电压、电流、输出电压、电流及温度的测量和报告。
    - 可编程功能:通过引脚选择和配置,灵活设置输出电压、电流限值、开关频率等关键参数。

    4. 应用案例和使用建议


    ZL8802在高电流应用中表现出色,例如服务器电源供应、内存模块供电、DSP(数字信号处理器)供电、ASIC(专用集成电路)供电等。在这些应用场景中,可以利用其快速响应和低功耗特性,提高系统的效率和可靠性。建议在设计时仔细调整输出电压、电流和开关频率以匹配具体的应用需求。

    5. 兼容性和支持


    ZL8802完全符合PMBus标准,因此与市面上其他遵循该标准的器件具有良好的兼容性。Intersil公司提供详尽的技术文档和支持服务,包括使用指南、故障排除手册等,确保用户能顺利集成和调试该控制器。

    6. 常见问题与解决方案


    - Q: 如何设置正确的输入电压阈值?
    - A: 通过调节UVLO引脚上的电阻来设定输入电压的最低启动阈值。具体值参见数据手册表6。
    - Q: 在哪些情况下会出现Power Good输出为低电平的情况?
    - A: 当输出电压低于预设阈值或系统检测到故障时,Power Good会变为低电平。详细说明参见数据手册中的“故障保护”章节。

    7. 总结和推荐


    ZL8802凭借其独特的无补偿设计、高效的数据处理能力和丰富的保护机制,在高电流应用场景中具有显著优势。其强大的兼容性和完善的文档支持使其成为工业级电源管理的首选。强烈推荐用于需要高可靠性和精确控制的应用场合。

ZL8802ALAFT参数

参数
最大输入电压 -
拓扑 Buck
最大输出电压 -
最小输入电压 -
输出数量 2
同步整流器 No
最小输出电压 -
输出类型 PWM Signal
开关频率 200KHz~1.33MHz
功能 Step-Down
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ZL8802ALAFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ZL8802ALAFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ZL8802ALAFT ZL8802ALAFT数据手册

ZL8802ALAFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9253 ¥ 56.1008
25+ $ 6.6391 ¥ 55.1335
50+ $ 6.353 ¥ 54.1662
100+ $ 6.2385 ¥ 53.6826
300+ $ 6.1813 ¥ 53.199
500+ $ 6.124 ¥ 52.7154
1000+ $ 5.9523 ¥ 50.2972
5000+ $ 5.9523 ¥ 50.2972
库存: 3829
起订量: 18 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.1
直接购买
加入购物车
