ISL91110II2AZ-T7A

产品分类: DC-DC稳压器
产品描述: Buck-Boost Yes 2.5MHz Fixed 1 3.5V 3.5V 5.5V 1.8V BGA 贴片安装,黏合安装
供应商型号: ISL91110II2AZ-T7ATR-ND
供应商: Digi-Key
标准整包数: 250
RENESAS ELECTRONICS DC-DC稳压器 ISL91110II2AZ-T7A

ISL91110II2AZ-T7A概述


    产品简介


    ISL91110 高效升降压调节器
    ISL91110 是一款高电流升降压开关调节器,适用于采用新型电池化学成分的系统。通过 Intersil 独有的升降压算法,ISL91110 能在输入电压接近输出电压时提供优秀的效率和极低的输出电压纹波。ISL91110 支持在2.5V 至 4.35V 的电池电压范围内连续输出至少2A 的电流(VOUT=3.3V),特别适合用于最大化单节锂离子电池的能量利用。它具有完全同步的低导通电阻4通道架构和仅35µA 的待机电流,适用于所有负载条件下的高效运行。
    主要功能
    - 自动且无缝地切换到降压或升压模式
    - 输入电压范围:1.8V 至 5.5V
    - 最大输出电流:2A (PVIN=2.5V, VOUT=3.3V)
    - 最大瞬态电流:3A (PVIN=3V, VOUT=3.3V, tON<600µs, t=4.6ms)
    - 最高效率:96%
    - 2.5MHz 的开关频率进一步减少外部组件尺寸
    应用领域
    - 智能手机和平板电脑等设备的免停电系统电压
    - 无线通信设备
    - 2G/3G/4G 射频功率放大器

    技术参数


    - 输入电压范围: 1.8V 至 5.5V
    - 输出电压范围: 1.0V 至 5.2V
    - 最大输出电流: 2A (PVIN=2.5V, VOUT=3.3V)
    - 最大瞬态电流: 3A (PVIN=3V, VOUT=3.3V, tON<600µs, t=4.6ms)
    - 最大效率: 96%
    - 开关频率: 2.5MHz
    - 工作温度范围: -40°C 至 +85°C

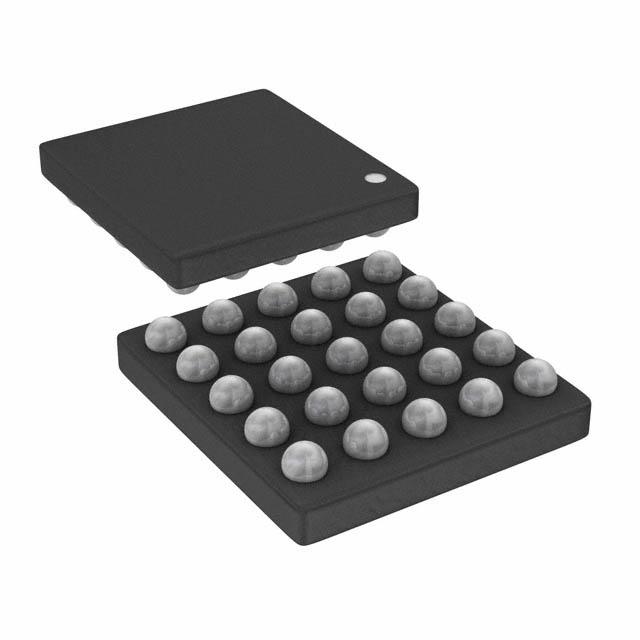

    - 封装形式: 25球 0.4mm间距 WLCSP (2.33mm x 2.07mm)

    产品特点和优势


    - 适应性强: 可以接受高于或低于受控输出电压的输入电压。
    - 自动无缝切换: 自动切换到降压或升压模式,确保输出电压的稳定。
    - 低功耗设计: 低至35µA的待机电流,提高了轻载效率。
    - 小型化设计: 2.5MHz的高开关频率,减少了外部组件的尺寸,节省空间。
    - 全面保护: 具备短路、过温、欠压等保护机制,确保稳定运行。

    应用案例和使用建议


    应用案例
    - 智能手机和平板电脑: 在这些设备中,ISL91110 可以确保电压稳定,即使电池电压波动也能保持稳定的系统电压。
    - 无线通信设备: ISL91110 可以提高射频功率放大器的效率,降低能耗。
    使用建议
    - 散热设计: 尽管具有出色的热管理特性,但在高负载条件下仍需注意散热设计,避免长期过热。
    - 软启动: 使用软启动功能可以有效减少启动过程中的冲击电流,提高系统的稳定性。

    兼容性和支持


    - 兼容性: ISL91110 支持多种输出电压配置(固定3.3V或3.5V或可调),适合不同应用需求。
    - 支持: Intersil 提供了详细的评估板和技术支持文档,如“AN1912”系列文档,为开发者提供了丰富的参考资料。

    常见问题与解决方案


    - 问题1: 设备无法正常启动
    - 解决办法: 检查输入电压是否在指定范围内,确认电路连接无误。
    - 问题2: 输出电压不稳定
    - 解决办法: 确认负载电流是否超出额定范围,检查反馈回路是否正确接线。
    - 问题3: 过温保护触发
    - 解决办法: 检查散热措施是否到位,必要时调整散热片或其他散热装置。

    总结和推荐


    ISL91110 是一款高性能的升降压调节器,具有广泛的应用前景。它不仅在轻载条件下表现出色,在高温环境和复杂工况下也有卓越的表现。尽管价格相对较高,但其高性能和广泛的适用范围使得它在许多高端应用中成为首选。对于需要高效率、低噪声和小型化的系统设计者来说,ISL91110 是一个非常值得推荐的产品。

ISL91110II2AZ-T7A参数

参数
开关频率 2.5MHz
拓扑 Buck-Boost
最小输出电压 3.5V
输出数量 1
最小输入电压 1.8V
功能 Step-Up/Step-Down
同步整流器 Yes
最大输出电压 3.5V
最大输入电压 5.5V
输出类型 Fixed
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL91110II2AZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL91110II2AZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL91110II2AZ-T7A ISL91110II2AZ-T7A数据手册

ISL91110II2AZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 1.4641 ¥ 12.2524
500+ $ 1.343 ¥ 11.2394
750+ $ 1.2815 ¥ 10.7247
1250+ $ 1.2126 ¥ 10.1478
1750+ $ 1.183 ¥ 9.9002
库存: 500
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 3063.1
