首页  >  产品百科  >  ISL8126IRZ

ISL8126IRZ

产品分类: DC-DC稳压器
产品描述: 正,降压 Yes 150KHz~1.5MHz 晶体管驱动器 2 23.85V 600mV 5.6V 3V QFN 贴片安装 5mm(长度)*5mm(宽度)
供应商型号: ISL8126IRZ-ND
供应商: Digi-Key
标准整包数: 1

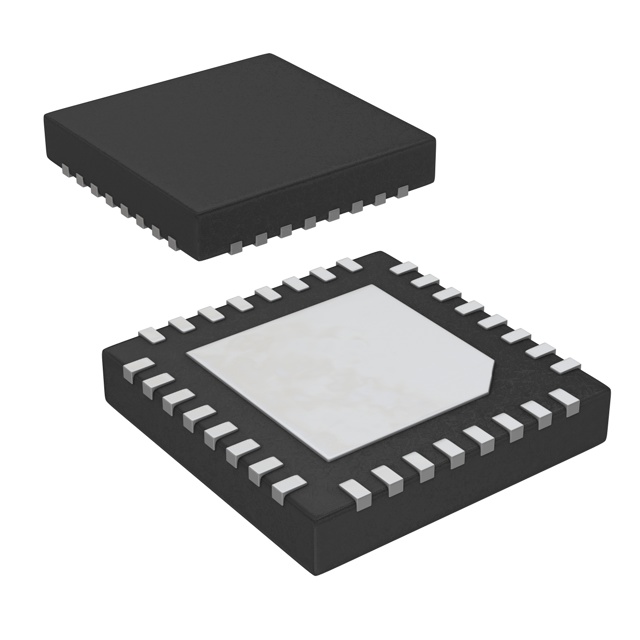

RENESAS ELECTRONICS DC-DC稳压器 ISL8126IRZ

ISL8126IRZ概述

    ISL8126 Dual/n-Phase Buck PWM Controller with Integrated Drivers

    1. 产品简介


    ISL8126 是一款双路或n相同步降压脉宽调制(PWM)控制器,集成了内部驱动器,适用于数据通信/电信及POL(点对点)电源系统。它通过电压模式PWM领先边缘调制控制,可以管理两个独立的电压调节器或一个两相单输出调节器。此外,它还集成了电流共享控制功能,使得电源模块可以在并联运行时提供高系统灵活性。

    2. 技术参数


    - 输入电压范围:3V 至 26.5V
    - VCC操作范围:3V 至 5.60V
    - 内部参考电压:0.6V
    - 频率同步:可编程相位延迟,最高可达12相应用
    - 故障扩散能力:确保系统高可靠性
    - 软启动:具有预充输出启动能力
    - 多路独立通道使能输入:具备精确电压监测和电压前馈能力
    - 过电压保护:具备输出过电压、欠电压、过电流保护、过温保护和电源开启前过电压保护选项

    3. 产品特点和优势


    - 高系统灵活性:能够管理双独立电压调节器或n相单输出调节器。
    - 可靠保护机制:故障扩散能力和各种电路保护功能保障系统稳定运行。
    - 高精度控制:通过频率同步和数字软启动实现高精度电压控制。
    - 高集成度:内部线性稳压器和内部振荡器提高了设计的灵活性和简化了外部电路。

    4. 应用案例和使用建议


    - 数据中心和电信设备电源:适用于需要高效、可靠的电源管理系统的场合。
    - 多模块并联运行:多个ISL8126并联运行可以提高整体输出功率,实现电流共享。
    - 宽和窄输入电压范围的降压调节器:满足不同应用需求的电压转换要求。
    使用建议:
    - 在使用时,确保所有外部连接正确无误,特别是在电流共享控制方面,应配置合适的电阻值以保证准确的电流共享。
    - 软启动时间应根据具体应用调整,以避免启动瞬间的浪涌电流对系统的影响。

    5. 兼容性和支持


    - 兼容性:ISL8126支持多种配置和应用场景,如双独立通道或n相单输出,适用于多种并联运行的应用场景。
    - 支持信息:Intersil提供相关的技术文档和评估板用户指南,以帮助用户更好地理解和应用该产品。

    6. 常见问题与解决方案


    - 问题1:如何设置软启动时间?
    解决方案:通过外部电容器和电阻调整软启动时间。
    - 问题2:如何处理过温保护触发?
    解决方案:检查散热系统是否正常工作,确认温度传感器是否正常。
    - 问题3:电流共享控制出现异常如何解决?
    解决方案:检查各模块的平均电流是否一致,确认外部电阻值是否正确配置。

    7. 总结和推荐


    综上所述,ISL8126是一款高度集成、灵活可靠的PWM控制器。它具备出色的输出电压调节能力和丰富的保护功能,适用于多种复杂的应用场景。我们强烈推荐使用ISL8126来满足高性能电源管理的需求。

ISL8126IRZ参数

参数
功能 Buck
开关频率 150KHz~1.5MHz
拓扑 正,降压
最大输出电压 23.85V
最小输出电压 600mV
最大输入电压 5.6V
输出类型 晶体管驱动器
输出数量 2
同步整流器 Yes
最小输入电压 3V
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘,管装

ISL8126IRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL8126IRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL8126IRZ ISL8126IRZ数据手册

ISL8126IRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.9704 ¥ 67.3499
10+ $ 5.1168 ¥ 42.8212
25+ $ 4.4487 ¥ 37.2301
80+ $ 3.798 ¥ 31.7841
230+ $ 3.3532 ¥ 28.0623
490+ $ 3.159 ¥ 26.437
库存: 1198
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 67.34
