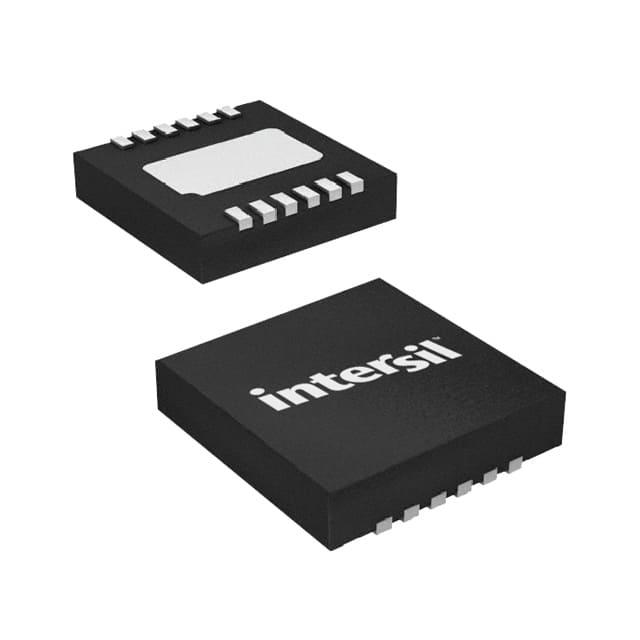

ISL9112IRTNZ-T

产品分类: DC-DC稳压器
产品描述: Boost,Buck 2.5MHz Fixed 1 3.3V 5.5V 1.8V DFN 黏合安装 3mm*3mm*750μm
供应商型号: Q-ISL9112IRTNZ-T
供应商: 期货订购
标准整包数: 6000
RENESAS ELECTRONICS DC-DC稳压器 ISL9112IRTNZ-T

ISL9112IRTNZ-T概述


    产品简介


    ISL9110 和 ISL9112 高效升压降压调节器
    ISL9110 和 ISL9112 是高度集成的升压降压开关调节器,它们可以接受输入电压高于或低于调节输出电压的情况。与其它升压降压调节器不同的是,这些调节器能够在没有显著输出干扰的情况下自动过渡到不同的操作模式。
    这两个型号的产品都具备高达1.2A的输出电流能力,并且由于采用全同步四开关架构,它们提供了出色的效率。空载时的静态电流仅为35μA,从而在轻负载条件下优化了效率。强制PWM模式和外部时钟同步可根据噪声敏感的应用选择。
    ISL9110 设计用于独立应用,支持3.3V和5V固定输出电压或通过外部电阻分压器可变输出电压。通过外部电阻分压器,它可以支持低至1V或高至5.2V的输出电压。
    ISL9112 支持更广泛的一系列可编程特性,可以通过I2C总线接口进行访问。其可编程输出电压范围为1.9V至5V,适合需要动态变化供电电压的应用。用户可以选择可编程上升沿速率,以确保在输出电压设置之间平滑过渡。

    技术参数


    - 输入电压范围:1.8V 至 5.5V
    - 输出电流:高达 1.2A
    - 高效率:最高可达95%
    - 空载静态电流:仅35μA
    - 开关频率:2.5MHz,减少了外部组件的尺寸
    - 强制PWM模式和外部时钟同步可供选择
    - 内置I2C接口(仅ISL9112)
    - 完全保护过流、过温、欠压
    - 小型3mm x 3mm TDFN封装

    产品特点和优势


    ISL9110 和 ISL9112 的主要优势包括:
    - 接受输入电压高于或低于调节输出电压的能力。
    - 自动无缝转换Buck和Boost模式,不会导致显著的输出扰动。
    - 高效的全同步四开关架构。
    - 低空载静态电流优化轻负载条件下的效率。
    - 可选择的强制PWM模式和外部时钟同步适应不同应用场景。
    - I2C接口方便灵活配置。
    - 小型封装尺寸和高频开关频率进一步减小外部组件尺寸。

    应用案例和使用建议


    典型应用场景:
    - 单节锂离子电池的稳压3.3V电源
    - 智能手机和平板电脑
    - 便携式设备
    - 点负载调节器
    使用建议:
    - 在选择电感器时,推荐使用2.2μH的电感器以实现高效转换。
    - 配合选用合适的反馈网络,可通过外部电阻分压器精确调节输出电压。
    - 根据应用场景选择适当的PWM或PFM模式,以达到最佳效率。

    兼容性和支持


    - ISL9110 和 ISL9112 均支持单个电感器和少量外部元件。
    - 采用小型3mm x 3mm TDFN封装,利于设计小型化方案。
    - I2C接口使得该产品与其他设备和系统高度兼容,特别是在需要动态调整输出电压的应用中。
    - 供应商提供相应的技术支持和维护服务。

    常见问题与解决方案


    常见问题:
    1. 输出电压不稳定:检查反馈电阻网络和输入电压是否稳定。
    2. 启动时无输出:确认EN引脚是否正确驱动高电平。
    3. 散热问题:安装散热片或确保良好的空气流通以保持正常工作温度。
    解决方案:
    - 确保所有外部组件连接正确并符合规格要求。
    - 使用正确的反馈电阻值,确保准确的输出电压设置。
    - 合理布局,避免热热点聚集,确保良好的散热效果。

    总结和推荐


    ISL9110 和 ISL9112 作为高效升压降压调节器具有诸多优点,包括:
    - 独特的自动转换模式,确保无显著输出扰动。
    - 高效率和低静态电流,适用于各种应用场景。
    - 灵活的可编程配置选项,满足特定需求。
    基于其卓越的技术规格和广泛的应用领域,我们强烈推荐ISL9110 和 ISL9112 用于智能手持设备、智能手机和平板电脑等领域。对于需要高效、小型化电源解决方案的设计师来说,这是一个非常理想的选择。

ISL9112IRTNZ-T参数

参数
开关频率 2.5MHz
输出数量 1
输出类型 Fixed
最小输出电压 -
拓扑 Boost,Buck
最小输入电压 1.8V
功能 -
最大输出电压 3.3V
最大输入电压 5.5V
同步整流器 -
长*宽*高 3mm*3mm*750μm
通用封装 DFN
安装方式 黏合安装
零件状态 在售
包装方式 卷带包装

ISL9112IRTNZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9112IRTNZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL9112IRTNZ-T ISL9112IRTNZ-T数据手册

ISL9112IRTNZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 1.617 ¥ 13.502
12000+ $ 1.617 ¥ 13.502
18000+ $ 1.617 ¥ 13.502
库存: 10000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 81012
