ISL6745AAUZ

产品分类: DC-DC稳压器
产品描述: Full-Bridge,Half-Bridge No Up~1MHz Transistor Driver 2 16V 9V MSOP-10 贴片安装
供应商型号: CY-ISL6745AAUZ
供应商: Avnet
标准整包数: 1

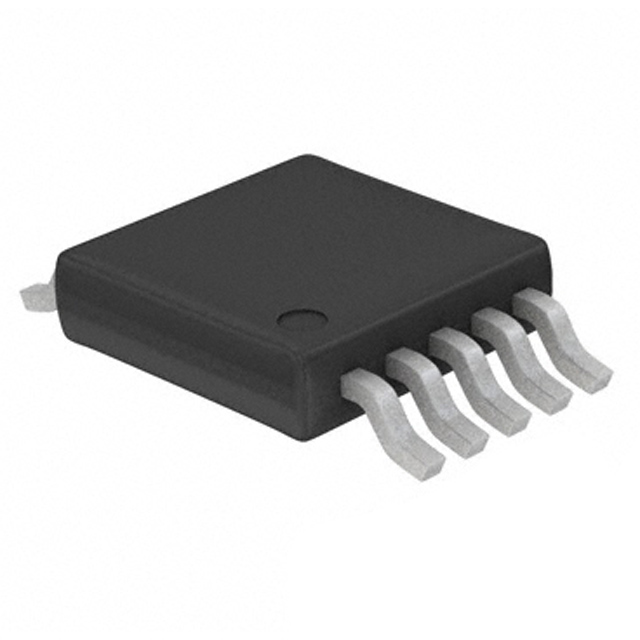

RENESAS ELECTRONICS DC-DC稳压器 ISL6745AAUZ

ISL6745AAUZ概述

    ISL6745A 双端PWM控制器技术手册解析

    1. 产品简介


    ISL6745A是一款低成本、双端电压模式PWM控制器,专为半桥和全桥电源供应及线路调节总线转换器设计。它具有精准的开关频率控制、可调软启动、过电流关断等功能。此外,ISL6745A允许对MOSFET非重叠时间(“死区时间”)进行精确调整,死区时间低至35纳秒,帮助电力工程师优化开环总线转换器的效率。ISL6745A还包含一个用于闭环PWM和线路电压前馈的控制电压输入。相比ISL6745,ISL6745A经过优化,适用于更高的噪声环境。

    2. 技术参数


    以下是ISL6745A的关键技术规格和性能参数:
    - 启动电流: 100μA
    - 最大开关频率: 2MHz
    - 栅极驱动电流: 1A
    - 软启动调整: 可调
    - 欠压锁定(UVLO): 启动阈值5.9V~6.6V,停止阈值5.3V~6.3V
    - 死区时间: 最低35ns
    - 热关断温度: 145°C(恢复温度130°C)
    - 工作温度范围: -40°C到+105°C
    - 供电电压范围: 9V~16V
    - 封装类型: 10 Ld MSOP

    3. 产品特点和优势


    ISL6745A具备如下显著特点和优势:
    - 精度高: 提供精准的占空比和死区时间控制。
    - 高可靠性: 支持高达145°C的工作温度,确保在高温环境中稳定运行。
    - 灵活性强: 可调频率和软启动时间,适用于多种应用场景。
    - 高效节能: 低启动和工作电流设计,简化了电源系统的电路设计。
    - 安全性: 内置过流保护和热关断功能,增强了系统安全性和稳定性。

    4. 应用案例和使用建议


    ISL6745A适用于多种应用场景,例如半桥转换器、全桥转换器、线路调节总线转换器、AC/DC电源供应等。针对这些应用场景,我们建议:
    - 在高压环境下(如36V到75V)使用时,要特别注意散热设计,以防止过热。
    - 使用100Ω/µF的电阻器与软启动电容串联,确保软启动过程平稳。
    - 结合MOSFET驱动器(如ISL6700)使用时,可以进一步提高系统性能。

    5. 兼容性和支持


    ISL6745A与市面上常见的电源转换器、总线转换器兼容,且提供了一系列支持工具,如ISL6745A的产品页面和相关文献,便于用户深入了解并获取技术支持。对于具体的应用,厂商提供了详细的文档和测试工具,以协助用户进行快速开发和部署。

    6. 常见问题与解决方案


    针对用户在使用过程中可能遇到的一些常见问题,以下是部分解决方案:
    - 问题: 系统无法正常启动。
    - 解决办法: 检查供电电压是否在9V~16V范围内,同时确认软启动电容和启动电阻是否正确连接。
    - 问题: 过电流保护频繁触发。
    - 解决办法: 检查负载是否异常,必要时调整过电流保护阈值。
    - 问题: 系统响应速度慢。
    - 解决办法: 优化电路布局,确保接地平面和电源去耦电容设计合理,减少寄生效应的影响。

    7. 总结和推荐


    综上所述,ISL6745A凭借其高性能、高可靠性和易用性,成为了众多电源转换应用的理想选择。无论是追求高效率还是需要应对严苛工作条件,ISL6745A都是值得推荐的产品。如果您正在寻找一款功能强大、性能卓越的PWM控制器,ISL6745A无疑是一个非常不错的选择。

ISL6745AAUZ参数

参数
最小输入电压 9V
输出数量 2
拓扑 Full-Bridge,Half-Bridge
最大输入电压 16V
最小输出电压 -
输出类型 Transistor Driver
同步整流器 No
最大输出电压 -
功能 Step-Up/Step-Down
开关频率 Up~1MHz
3.05mm(Max)
3.05mm(Max)
950μm(Max)
通用封装 MSOP-10
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL6745AAUZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6745AAUZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL6745AAUZ ISL6745AAUZ数据手册

ISL6745AAUZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 2.0547 ¥ 17.5185
100+ $ 2.0177 ¥ 17.362
300+ $ 1.9991 ¥ 17.2056
500+ $ 1.9806 ¥ 17.0492
1000+ $ 1.9251 ¥ 16.2671
5000+ $ 1.9251 ¥ 16.2671
库存: 102
起订量: 58 增量: 1
交货地:
最小起订量为:50
合计: ¥ 875.92
