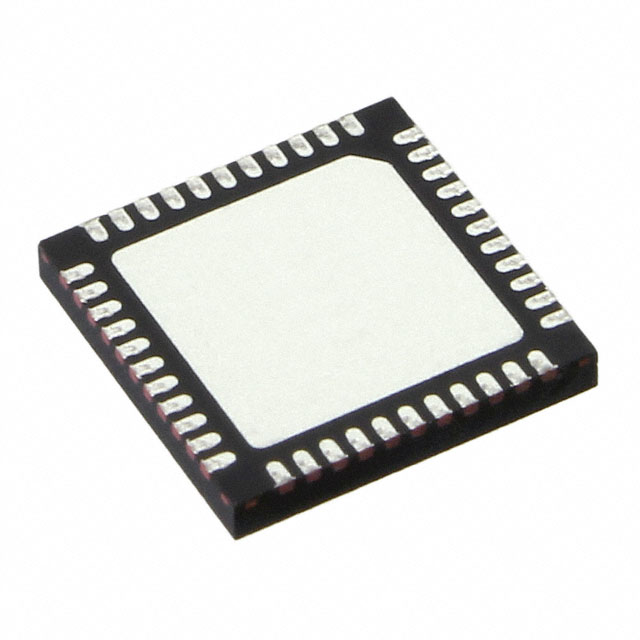

ZL8800ALBFTK

产品分类: DC-DC稳压器
产品描述: Buck No 200KHz~1.33MHz PWM Signal 2 QFN-44-EP 贴片安装,黏合安装
供应商型号: CY-ZL8800ALBFTK
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ZL8800ALBFTK

ZL8800ALBFTK概述

    # ZL8800 Dual Channel/Dual Phase PMBus ChargeMode Control DC/DC Digital Controller

    产品简介


    ZL8800 是一款双输出或双相位数字 DC/DC 控制器,由 Intersil 设计生产。其主要特点是能够独立操作两个通道,或通过双相位配置用于高电流应用。ZL8800 支持从 4.5V 至 14V 的宽输入电压范围,提供从 0.54V 到 5.5V 的可调输出电压。它具有独特的无补偿设计,能够在单个开关周期内响应负载瞬态变化,提供卓越的性能。
    主要功能和应用领域
    - 主要功能:支持全数字 ChargeMode™ 控制,实现快速瞬态响应;支持 SMBus 协议,便于复杂系统管理和故障诊断;内置多个保护机制,如过压/欠压保护、过流保护和温度保护。
    - 应用领域:服务器和存储设备、电信和数据通信设备、电源管理(如内存、DSP、ASIC 和 FPGA)。

    技术参数


    以下是 ZL8800 的关键技术规格:
    | 参数类别 | 规格 |

    | 输出电压范围 | 0.54V 至 5.5V |
    | 输入电压范围 | 4.5V 至 5.5V 或 6.5V 至 14V |
    | 输出电压精度 | ±1%,覆盖线路、负载和温度变化 |
    | 开关频率范围 | 200kHz 至 1.33MHz |
    | 保护功能 | 输出过压/欠压保护、输入过压/欠压保护、过温保护、驱动器电压保护 |
    | 输出电流监测精度 | 10 位平均值,高感测增益,支持低 DCR 电感 |
    | 温度监控 | 内置一个内部温度传感器,外接两个外部温度传感器 |

    产品特点和优势


    1. 快速瞬态响应:ChargeMode™ 调制方式确保了在单个开关周期内响应负载变化,减少了输出电容需求。
    2. 无补偿设计:独特的无补偿架构稳定可靠,无需额外的补偿组件。
    3. 强大的通信能力:通过单线 Digital-DC™ (DDC) 串行总线实现与其他 Intersil IC 的无缝通信。
    4. 保护机制完善:包括输出过流保护、输入电压保护和温度监控。
    5. 多功能集成:内置 LDO 调节器,支持多种驱动模式(独立驱动器或集成 Driver-MOSFET)。

    应用案例和使用建议


    应用案例
    - 服务器电源:ZL8800 可用于多路输出服务器电源,支持高效能计算平台。
    - 通信基站电源:利用双相位配置实现高功率密度和低纹波噪声。
    使用建议
    - 为了获得最佳瞬态响应性能,建议合理选择电感和输出电容,根据负载需求调整开关频率。
    - 在多芯片系统中,利用 DDC 总线进行相间电流平衡和故障分散,简化设计。

    兼容性和支持


    ZL8800 完全符合 PMBus 标准,可与其他 PMBus 设备无缝协作。Intersil 提供完善的文档支持和技术服务,确保客户快速部署和优化系统。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查 VSET0 和 VSET1 引脚的电阻连接是否正确 |
    | 温度过高 | 确保良好的散热设计,检查外部温度传感器 |
    | 数据通信异常 | 确认 SDA 和 SCL 的拉高电压是否合规 |

    总结和推荐


    ZL8800 是一款高性能、高集成度的数字 DC/DC 控制器,适用于需要高效能、强稳定性的电源系统。其快速响应能力和强大的保护机制使其成为服务器、通信设备和高端嵌入式系统的理想选择。强烈推荐在需要高效能电源管理的应用中采用 ZL8800。
    推荐指数:★★★★★

ZL8800ALBFTK参数

参数
最小输出电压 -
输出类型 PWM Signal
最小输入电压 -
最大输入电压 -
输出数量 2
拓扑 Buck
最大输出电压 -
同步整流器 No
功能 Step-Down
开关频率 200KHz~1.33MHz
通用封装 QFN-44-EP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
