ISL8023IRTAJZ

产品分类: DC-DC稳压器
产品描述: Buck Yes 490KHz~4.2MHz Adjustable 1 5.5V 600mV 5.5V 2.7V QFN 贴片安装 3mm*3mm*750μm
供应商型号: CY-ISL8023IRTAJZ
供应商:
标准整包数: 1

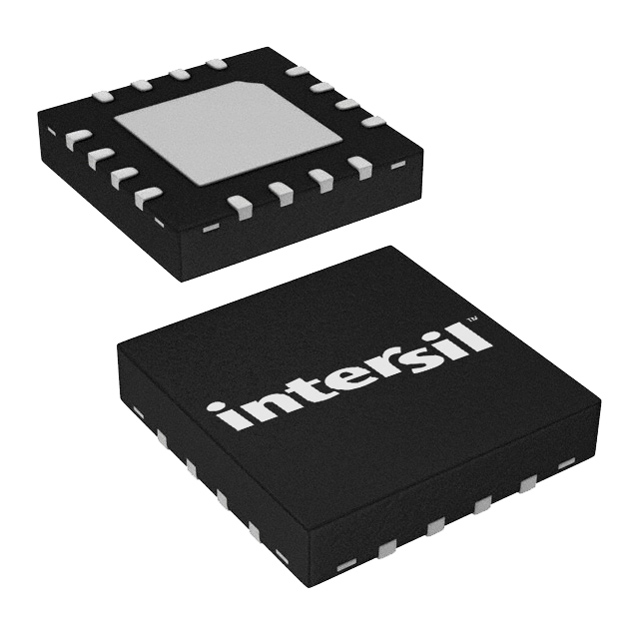

RENESAS ELECTRONICS DC-DC稳压器 ISL8023IRTAJZ

ISL8023IRTAJZ概述


    产品简介


    ISL8023 和 ISL8024 是高效同步降压型 DC/DC 转换器,由 Intersil 公司推出。这些芯片能够提供高达 3A(ISL8023)或 4A(ISL8024)的连续输出电流,输入电压范围为 2.7V 至 5.5V。它们广泛应用于电源管理模块,尤其适合用于需要高效率和小尺寸的应用场景。该系列器件的主要目标是为微控制器、处理器、FPGA 和 DSP 提供电源支持,并且在便携式仪器和测试测量系统中也有良好的表现。

    技术参数


    - 输入电压范围:2.7V 至 5.5V
    - 输出电流:3A(ISL8023)或 4A(ISL8024)
    - 工作频率可调:500kHz 至 4MHz,默认设置为 1MHz(ISL8023/24),或 2MHz(ISL8023A/24A)
    - 高效率:最高可达 95%
    - 低导通电阻:P-通道 45mΩ 和 N-通道 19mΩ
    - 短路保护:内部 hiccup 模式电流限制
    - 过温保护:集成过热保护功能
    - 功率良好指示:通过开放漏极输出进行监控
    - 小巧封装:16 引脚 3x3 mm² 无铅 QFN 封装,带散热垫

    产品特点和优势


    ISL8023 和 ISL8024 的核心优势在于其高效的同步整流技术和宽泛的工作温度范围。此外,它们还具备灵活的配置选项,如可调节的软启动时间和外部同步功能。这种设计使得它们非常适合于对空间敏感的应用场合,例如路由器、交换机和便携式设备。通过采用内部补偿机制,减少了对外部组件的需求,从而简化了电路设计并降低了成本。

    应用案例和使用建议


    典型应用场景包括但不限于 DC/DC 电源模块、μC/µP、FPGA 和 DSP 的供电系统。对于需要高精度电压调整的情况,可以通过外部电阻分压器来设置所需的输出电压值。在实际使用过程中,应当注意正确连接输入电容以确保稳定的电源供应。同时,为了提高系统的整体可靠性,在负载变化较大的情况下建议启用强制连续模式而非默认的脉冲频率调制(PFM)模式。

    兼容性和支持


    ISL8023 和 ISL8024 与多种标准接口兼容,便于与其他电子元件无缝集成。制造商提供了详尽的技术文档和支持服务,包括详细的参考设计指南以及在线技术支持平台,帮助用户快速上手并解决问题。

    常见问题与解决方案


    1. 问:如何确定最佳的开关频率?
    - 解答:根据具体应用需求选择合适的频率范围。如果追求更高的效率,则可以考虑较低频率;而若需减小体积,则较高频率更为合适。
    2. 问:出现过温警告怎么办?
    - 解答:检查系统散热情况,必要时增加外部冷却措施。确保周围环境温度不超过额定值,并遵循正确的安装规范。

    总结和推荐


    综上所述,ISL8023 和 ISL8024 不仅具有出色的性能表现,而且易于使用和维护。鉴于其广泛的适用性和强大的功能集,强烈推荐给那些寻求高性能、高可靠性的电源解决方案的专业人士。无论是初学者还是资深工程师都能从中受益匪浅。

ISL8023IRTAJZ参数

参数
最小输入电压 2.7V
最大输出电压 5.5V
开关频率 490KHz~4.2MHz
最大输入电压 5.5V
最小输出电压 600mV
同步整流器 Yes
输出类型 Adjustable
输出数量 1
功能 Step-Down
拓扑 Buck
长*宽*高 3mm*3mm*750μm
通用封装 QFN
安装方式 贴片安装
零件状态 在售
包装方式 托盘,管装

ISL8023IRTAJZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL8023IRTAJZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL8023IRTAJZ ISL8023IRTAJZ数据手册

ISL8023IRTAJZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.603 ¥ 5.1886
300+ $ 0.5974 ¥ 5.1419
500+ $ 0.5919 ¥ 5.0952
1000+ $ 0.5753 ¥ 4.8614
5000+ $ 0.5753 ¥ 4.8614
库存: 3331
起订量: 193 增量: 1
交货地:
最小起订量为:100
合计: ¥ 518.86
直接购买
加入购物车
