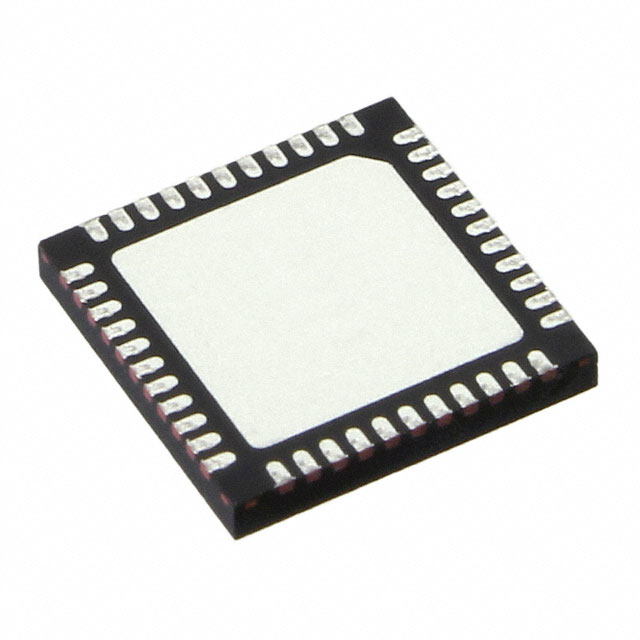

ZL8802ALAFTK

产品分类: DC-DC稳压器
产品描述: Buck No 200KHz~1.33MHz PWM Signal 2 5.5V 540mV 14V 4.5V QFN 贴片安装,黏合安装 7mm(长度)*7mm(宽度)
供应商型号: CY-ZL8802ALAFTK
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ZL8802ALAFTK

ZL8802ALAFTK概述

    ZL8802 Dual Channel/Dual Phase PMBus ChargeMode Control DC/DC Digital Controller

    1. 产品简介


    ZL8802是一款双输出或双相位数字DC/DC控制器。每个输出可以独立运行,也可以在双相位配置下联合运行,以满足高电流应用的需求,最多支持四片ZL8802控制器进行2、4、6或8相操作。该控制器适用于广泛的输出电压(0.54V至5.5V),输入电压范围为4.5V到14V。ZL8802具备独特的无补偿设计,能够在单一开关周期内响应瞬态负载变化,从而降低输出电容需求并节省成本和板载空间。

    2. 技术参数


    - 输入电压范围:4.5V 至 14V
    - 输出电压范围:0.54V 至 5.5V
    - 输出电压精度:±1%
    - 工作频率范围:200kHz 至 1.33MHz
    - 过流保护:峰值和平均过流及欠流保护
    - 温度监控:两个外部温度传感器和一个内部温度传感器
    - 支持PMBus协议:可测量和报告输入电压、电流,输出电压、电流,以及设备的内部温度和辅助电压或温度输入

    3. 产品特点和优势


    - 独特的无补偿设计:始终稳定,无需额外补偿电路。
    - 快速瞬态响应:采用ChargeMode控制技术,响应时间快,输出稳定性高。
    - 多相配置:支持2、4、6或8相操作,提高电流处理能力。
    - 数字-直流(Digital-DC)总线:简化不同Intersil数字电源IC之间的通信,实现复杂的功能如相电流平衡、时序控制和故障扩散。
    - 全面的故障保护:对输出电压、输入电压、温度和MOSFET驱动电压进行全面的数字故障保护。

    4. 应用案例和使用建议


    - 应用领域:服务器、存储设备、电信和数据通信设备、电源(如内存、DSP、ASIC、FPGA)
    - 使用建议:在选择输出电压时,需根据具体应用需求进行适当的电阻分压网络配置。对于外部温度传感器的应用,应正确连接电阻分压网络并确保传感器连接到SGND。此外,合理配置UVLO(输入电压欠压锁定)可以帮助防止设备在不稳定的输入条件下启动。

    5. 兼容性和支持


    - 兼容性:支持PMBus通信协议,可与其他Intersil数字电源IC配合使用。
    - 支持:提供非易失性存储器,用于保存操作参数和故障事件。用户可以通过PMBus接口对设备进行远程配置和监控。

    6. 常见问题与解决方案


    - 问题1:如何设置输出电压?
    - 解决方案:通过配置VSET0和VSET1引脚上的电阻值来设定输出电压。具体设置请参考技术手册中的相关表格。

    - 问题2:如何启用设备?
    - 解决方案:通过将EN0和EN1引脚置高来启用设备。若使用外部配置文件进行初始化,则应将UVLO设置为16V以防止设备在未配置状态下意外启动。

    7. 总结和推荐


    ZL8802作为一款高性能的数字DC/DC控制器,在保证稳定性和可靠性的同时,提供了出色的灵活性和多功能性。特别适合于需要高精度、快速响应和紧凑设计的应用场景。因此,强烈推荐使用该产品。

ZL8802ALAFTK参数

参数
同步整流器 No
功能 Step-Down
最小输入电压 4.5V
最大输出电压 5.5V
最小输出电压 540mV
最大输入电压 14V
输出类型 PWM Signal
开关频率 200KHz~1.33MHz
拓扑 Buck
输出数量 2
长*宽*高 7mm(长度)*7mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZL8802ALAFTK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ZL8802ALAFTK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ZL8802ALAFTK ZL8802ALAFTK数据手册

ZL8802ALAFTK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.9253 ¥ 56.1008
25+ $ 6.6391 ¥ 55.1335
50+ $ 6.353 ¥ 54.1662
100+ $ 6.2385 ¥ 53.6826
300+ $ 6.1813 ¥ 53.199
500+ $ 6.124 ¥ 52.7154
1000+ $ 5.9523 ¥ 50.2972
5000+ $ 5.9523 ¥ 50.2972
库存: 6701
起订量: 18 增量: 1
交货地:
最小起订量为:1
合计: ¥ 56.1
