ISL9103AIRUJZ-T

产品分类: DC-DC稳压器
产品描述: Buck Yes 2.4MHz Fixed 1 2.8V 2.8V 6V 2.7V DFN 贴片安装,黏合安装 1.6mm*1.6mm*500μm
供应商型号: Q-ISL9103AIRUJZ-T
供应商: 期货订购
标准整包数: 3000

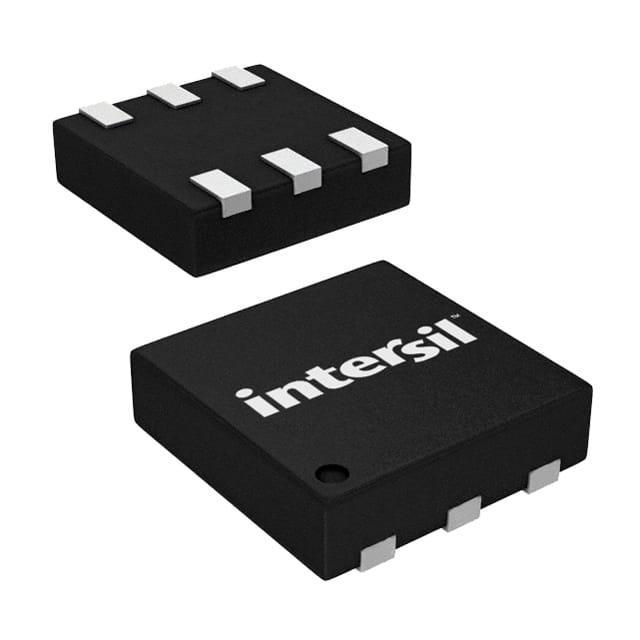

RENESAS ELECTRONICS DC-DC稳压器 ISL9103AIRUJZ-T

ISL9103AIRUJZ-T概述


    产品简介


    ISL9103 和 ISL9103A 是一款高效的同步降压转换器,可提供高达 500mA 的输出电流。该转换器适用于需要高效能的低电压微处理器供电系统,如便携式数字助理(PDA)、智能手机等设备。它具有高效率(最高可达 95%),能够在 2.7V 至 6V 的输入电压范围内运行,并且支持从 0.8V 到 2.5V 的输出电压调整,非常适合单节锂离子电池供电的应用场景。

    技术参数


    - 输入电压范围:2.7V 至 6.0V
    - 输出电流:最高 500mA
    - 开关频率:2.4MHz
    - 效率:最高 95%
    - 负载电流:高达 500mA
    - 输出精度:±3%
    - 欠压锁定阈值 (UVLO):2.7V(上升)
    - 空载时的静态电流 (IQ):20µA(跳过模式)
    - 热关断温度:130°C
    - 工作环境温度范围:-40°C 至 +85°C
    - 封装:1.6x1.6mm UTDFN

    产品特点和优势


    ISL9103 和 ISL9103A 具有以下几个显著的特点和优势:
    - 高效率:能够实现高达 95% 的效率,非常适合对功耗要求严格的移动设备。
    - 低静态电流:跳过模式下仅需 20µA 静态电流,有助于延长电池寿命。
    - 集成度高:内部集成了低 ON 电阻的 P 沟道和 N 沟道 MOSFET,可以减少外部组件的数量。
    - 快速响应:采用峰值电流模式控制方案,具备快速瞬态响应能力。
    - 软启动功能:内置数字软启动功能,有助于减轻启动时的电流冲击。

    应用案例和使用建议


    应用案例
    1. 智能手机:ISL9103 和 ISL9103A 可用于智能手机的电源管理系统,确保设备在各种工作条件下都能稳定工作。
    2. 便携式仪器:这些转换器也可用于各类便携式医疗或检测设备,为传感器和其他低功耗电路供电。
    使用建议
    1. 选择合适的电感器:为了确保转换器的最佳性能,应选择适当的电感器。推荐使用 2.2μH 的电感器。
    2. 配置合理的滤波电容:根据具体的应用需求,选择适当的输入和输出电容。一般推荐使用 10μF 的陶瓷电容。
    3. 监控温度:注意在高温环境下工作时的散热问题,避免超过芯片的最大工作温度(125°C)。

    兼容性和支持


    ISL9103 和 ISL9103A 可以与其他标准的电子元件良好兼容,例如与常用的 USB 电源适配器搭配使用。此外,制造商提供了详细的技术支持文档和在线资源,以帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 转换器输出电压不稳定 | 确保反馈网络正确配置,特别是反馈电阻 R1 和 R2 的阻值。 |
    | 输出电流不足 | 检查输入电压是否在规定范围内,同时确保电感器和电容的型号和容量符合设计要求。 |

    总结和推荐


    ISL9103 和 ISL9103A 是一款非常优秀的高效同步降压转换器,具备高效率、低静态电流和良好的稳定性等特点。这些产品非常适合应用于需要高效电源管理的便携式设备中,推荐在移动设备和手持仪器中使用。

ISL9103AIRUJZ-T参数

参数
最大输出电压 2.8V
开关频率 2.4MHz
同步整流器 Yes
输出数量 1
输出类型 Fixed
功能 Step-Down
最小输出电压 2.8V
拓扑 Buck
最大输入电压 6V
最小输入电压 2.7V
长*宽*高 1.6mm*1.6mm*500μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL9103AIRUJZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9103AIRUJZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL9103AIRUJZ-T ISL9103AIRUJZ-T数据手册

ISL9103AIRUJZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
