首页  >  产品百科  >  ISL9103AIRUAZ-T

ISL9103AIRUAZ-T

产品分类: DC-DC稳压器
产品描述: Buck Yes 2.4MHz Adjustable 1 6V 800mV 6V 2.7V DFN 贴片安装,黏合安装 1.6mm*1.6mm*500μm
供应商型号: FL-ISL9103AIRUAZ-T
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ISL9103AIRUAZ-T

ISL9103AIRUAZ-T概述

    ISL9103, ISL9103A:500mA 2.4MHz 低 IQ 高效同步降压转换器

    产品简介


    ISL9103 和 ISL9103A 是一款500mA输出电流的2.4MHz降压调节器,专为便携式设备如PDA和手机中需要低压微处理器的应用而设计。该器件适用于输出电压低至0.8V的场合,其输入电压范围为2.7V到6V,能够适应单个锂离子电池、三节镍氢电池或受控5V输入。该器件的最大输出电流为500mA,具有高效率的特点,适用于对电源效率要求高的应用场合。

    技术参数


    - 输入电压范围:2.7V 至 6.0V
    - 输出电压范围:可调,最低可达0.8V
    - 输出电流:最高可达500mA
    - 工作效率:高达95%
    - 开关频率:2.4MHz
    - 静态电流(Skip模式):典型值为20μA
    - 软启动时间:典型值为1.2ms
    - 纹波抑制:固定输出精度为±3%,温度和线性变化范围内输出电压误差为±2.5%
    - 保护功能:过电流保护、热关断、欠压锁定

    产品特点和优势


    - 高效率:ISL9103 和 ISL9103A 可实现高达95%的工作效率,适合电池供电的设备以延长电池寿命。

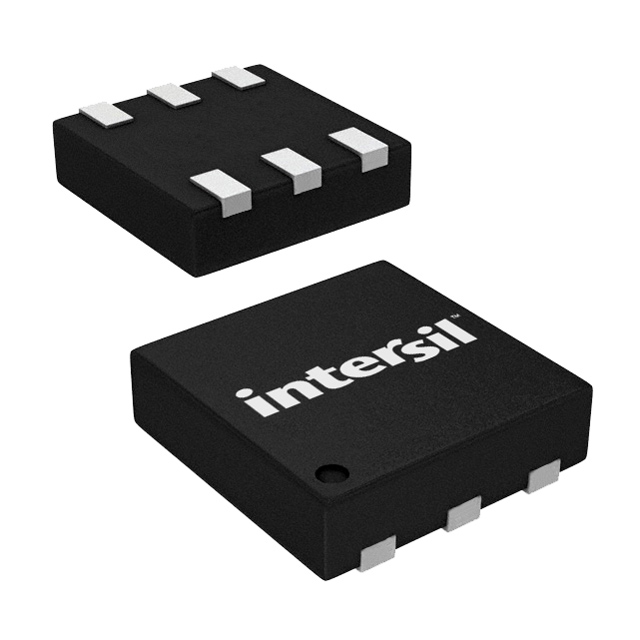

    - 小尺寸:采用1.6x1.6mm UTDFN封装,适合紧凑型设计。
    - 灵活输出:支持固定和可调输出电压,适应不同应用场景。
    - 智能控制:轻载时自动进入跳频模式,以减少功耗,提高电池使用寿命。
    - 低静态电流:在Skip模式下静态电流仅为20μA,降低空载功耗。

    应用案例和使用建议


    ISL9103 和 ISL9103A 广泛应用于单锂离子电池供电的设备,例如手机、MP3播放器、PDA、平板电脑和WCDMA手持设备等。为了确保稳定运行,可以将一个10μF的陶瓷电容器连接到输入端,并根据需要配置外部电感器和电阻分压器。
    使用建议:
    - 为了确保良好的热管理,建议使用散热良好的测试板,并注意不要长时间运行在极限工作条件下。
    - 在轻负载情况下,可以利用跳频模式来进一步降低功耗。
    - 设计电路板时,需考虑输入和输出电容的选择,以保证系统稳定性。

    兼容性和支持


    ISL9103 和 ISL9103A 兼容多种封装形式,具有较低的逻辑控制关闭电流(小于1μA),便于与其他设备集成。制造商提供了详细的文档和技术支持,用户可以在其官网找到更多详细信息。

    常见问题与解决方案


    - Q:在Skip模式下,为什么静态电流仍然较高?
    - A: 在Skip模式下,静态电流保持在20μA,这是由于器件内部的跳频控制机制所导致的,旨在维持高效能表现。如需更低静态电流,可以考虑调整工作模式或使用不同的控制策略。
    - Q:如何避免输出电压波动过大?
    - A: 通过选择合适的电感和电容值,确保系统在各种负载条件下的稳定工作。具体值可以在技术手册中查找到。

    总结和推荐


    ISL9103 和 ISL9103A 是一款非常高效的降压转换器,特别适合电池供电设备的电源管理。其高效率、小尺寸、宽电压输入范围和丰富的保护功能使其在市场上具有较强的竞争力。强烈推荐使用该产品,特别是对于那些需要高度集成和节能的设计。

ISL9103AIRUAZ-T参数

参数
同步整流器 Yes
功能 Step-Down
输出数量 1
开关频率 2.4MHz
拓扑 Buck
最小输出电压 800mV
输出类型 Adjustable
最小输入电压 2.7V
最大输入电压 6V
最大输出电压 6V
长*宽*高 1.6mm*1.6mm*500μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL9103AIRUAZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL9103AIRUAZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL9103AIRUAZ-T ISL9103AIRUAZ-T数据手册

ISL9103AIRUAZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
