ISL6522IRZ-TK

产品分类: DC-DC稳压器
产品描述: Buck Yes 200KHz Transistor Driver 1 12V 800mV 13.2V 10.8V QFN 贴片安装,黏合安装 5mm(长度)*5mm(宽度)
供应商型号: Q-ISL6522IRZ-TK
供应商: 期货订购
标准整包数: 1000

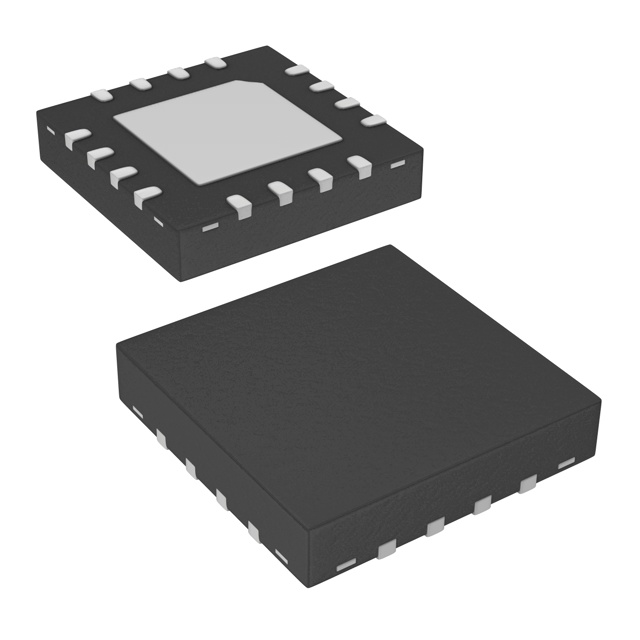

RENESAS ELECTRONICS DC-DC稳压器 ISL6522IRZ-TK

ISL6522IRZ-TK概述


    产品简介


    ISL6522概述
    ISL6522是一款用于高性能微处理器应用的直流-直流转换器的控制和保护模块。它集成了所有的控制、输出调整、监测和保护功能,适用于同步整流降压拓扑结构。ISL6522可以驱动两个N通道MOSFET,确保高效率和高精度的电压调节,最小可调节至0.8V,且在整个温度和线电压变化范围内最大容差为±1%。

    技术参数


    关键参数
    - 输入电压范围: +5V 或 +12V
    - 输出电压范围: 可精确调节至0.8V,最大容差为±1%
    - 振荡频率: 自由运行频率为200kHz,可调范围从50kHz到超过1MHz
    - 误差放大器带宽: 15MHz
    - 输出电压调节精度: ±1%
    - 开关电流: 上桥臂源极电流可达500mA,下桥臂源极电流可达450mA
    - 封装类型: SOIC-14、TSSOP-14、QFN-16(5x5mm)
    - 环境温度范围: ISL6522C:0°C 至 70°C,ISL6522I:-40°C 至 85°C

    产品特点和优势


    独特功能
    - 高效同步整流降压拓扑设计,内置电流检测功能,无需外部电流检测电阻
    - 快速瞬态响应,具备0%至100%的PWM占空比调节能力
    - 集成软启动功能,提高系统稳定性和可靠性
    - 过电流保护机制,通过内部电流源实现,避免额外的元件成本

    应用案例和使用建议


    典型应用场景
    - 用于Pentium、Pentium Pro、PowerPC和AlphaPC系列微处理器的电源供应
    - 适用于5V至3.xV的高功率DC-DC调节器
    - 低电压分布式电源系统
    使用建议
    - 在设计时需考虑高频切换引起的电压瞬变,尽量减少电路连接的阻抗,使用宽而短的PCB走线
    - 重要组件如CIN和CO应尽可能靠近放置,以减少寄生电感的影响
    - 确保电流路径畅通无阻,防止电压过冲对MOSFET或输入电容造成损坏

    兼容性和支持


    兼容性
    - 支持多种封装类型,包括SOIC-14、TSSOP-14和QFN-16(5x5mm),具有良好的封装兼容性
    - 支持SnPb和Pb-free焊接操作
    支持和维护
    - 厂商提供技术支持,确保用户能够顺利应用和解决问题

    常见问题与解决方案


    常见问题及解决方案
    1. 输出电压不稳定
    - 解决方法:检查软启动时间设置,重新校准软启动电容CSS。
    2. 过电流故障
    - 解决方法:检查ROCSET电阻值是否正确,如果过高需要更换为适当值。
    3. 电源开启时输出无反应
    - 解决方法:检查EN引脚是否已正确设置为高电平,并确认输入电压是否达到阈值。

    总结和推荐


    综合评估
    - ISL6522具备高效、高精度、快速响应等特点,非常适合高性能微处理器电源应用。
    - 产品具有优异的兼容性、稳定性以及全面的保护机制,使其成为同类产品中的佼佼者。
    - 强烈推荐在高性能电源系统中使用ISL6522,以获得最佳性能和可靠性。
    通过以上详细的技术分析和介绍,ISL6522无疑是一个值得信赖的选择,特别适用于需要高效率和精准电压调节的应用场合。

ISL6522IRZ-TK参数

参数
最大输入电压 13.2V
最大输出电压 12V
开关频率 200KHz
功能 Step-Down
最小输入电压 10.8V
最小输出电压 800mV
输出数量 1
输出类型 Transistor Driver
同步整流器 Yes
拓扑 Buck
长*宽*高 5mm(长度)*5mm(宽度)
通用封装 QFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL6522IRZ-TK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL6522IRZ-TK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL6522IRZ-TK ISL6522IRZ-TK数据手册

ISL6522IRZ-TK封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 4.587 ¥ 38.3015
2000+ $ 4.587 ¥ 38.3015
3000+ $ 4.587 ¥ 38.3015
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 38301.5
直接购买
加入购物车
