ISL854102FRZ

产品分类: DC-DC稳压器
产品描述: Renesas Electronics 降压升压开关稳压芯片, 40 V输出, 1.2A最大输出, 5路输出
供应商型号: 2630272
供应商: 海外现货
标准整包数: 2

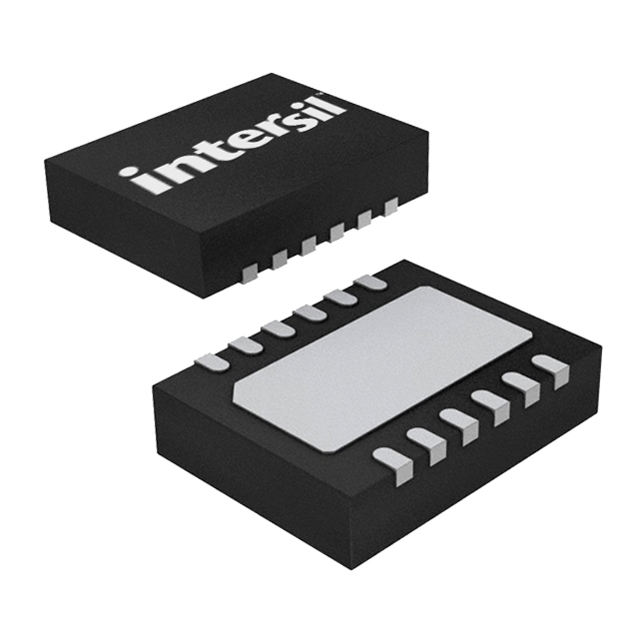

RENESAS ELECTRONICS DC-DC稳压器 ISL854102FRZ

ISL854102FRZ概述


    产品简介


    ISL854102 宽输入电压 1.2A 同步降压调节器
    ISL854102 是一款集成了高侧和低侧 NMOS 器件的同步降压调节器,输入电压范围为 3V 至 40V,适用于多种工业和消费类应用。它提供了从电池供电系统到高压工业应用的高效解决方案。

    技术参数


    - 输入电压范围: 3V 至 40V
    - 最大输出电流: 1.2A
    - 开关频率: 默认 500kHz,可编程范围 300kHz 至 2MHz
    - 启动软启动时间: 2ms(内部)或外部设置
    - 保护特性: 过流保护、欠压锁定(UVLO)、过温保护、负电流限制等
    - 温度范围: -40°C 至 +125°C
    - 封装形式: 无铅 4mmx3mm DFN 封装
    - 热阻: 42°C/W

    产品特点和优势


    - 宽输入电压范围: 可以适应不同类型的电源,如电池和交流适配器。
    - 同步操作: 提高转换效率,减少功率损耗。
    - 无需补偿: 内部集成补偿电路,简化设计。
    - 选择模式: 支持脉冲频率调制(PFM)或强制 PWM 模式,提升轻负载下的效率。
    - 紧凑设计: 集成度高,所需外部组件少,有助于减少 BOM 和设计复杂性。

    应用案例和使用建议


    应用场景:
    - 工业控制: 用于需要高可靠性电源的工业自动化设备。
    - 医疗设备: 适合于医疗设备中要求精确且稳定的电源供应。
    - 便携式仪器: 适合需要轻巧、低功耗电源的便携式设备。
    使用建议:
    - 外部元件选择: 选择合适的电感值(通常为 10μH 到 47μH),根据输出电压调整。使用低 ESR 的陶瓷电容器来实现高效的输出滤波。
    - 布局优化: 将关键组件靠近 IC 安放,避免长引线引起的干扰,确保信号完整性。

    兼容性和支持


    ISL854102 支持多种电子元器件和系统的兼容性,并提供全面的技术支持文档。对于任何技术问题,用户可以通过官方网站或技术支持团队获得帮助。

    常见问题与解决方案


    - 问:如何设置输出电压?
    - 答:通过连接反馈电阻网络来设定输出电压,具体值根据应用需求选择。

    - 问:如何处理过载情况?
    - 答:当发生过载时,调节器会自动进入过流保护模式,降低输出电流并重新尝试正常运行。

    总结和推荐


    ISL854102 同步降压调节器凭借其高效率、宽输入电压范围及简便的设计特性,非常适合多种高要求的应用场景。其独特的内置补偿、多种工作模式选择以及丰富的保护功能使其在市场上具备很强的竞争优势。综合考虑其技术指标和使用场景,强烈推荐使用此款产品。

ISL854102FRZ参数

参数
输出数量 1
拓扑 Buck
功能 Step-Down
最小输出电压 600mV
最大输出电压 34V
最小输入电压 3V
输出类型 Adjustable
开关频率 500.3MHz~2MHz
最大输入电压 40V
同步整流器 Yes
通用封装 DFN-12
安装方式 贴片安装
零件状态 在售
包装方式 管装

ISL854102FRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL854102FRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL854102FRZ ISL854102FRZ数据手册

ISL854102FRZ封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 34.3237
10+ ¥ 23.5673
50+ ¥ 22.374
100+ ¥ 18.9337
250+ ¥ 17.9777
库存: 1117
起订量: 6 增量: 0
交货地:
最小起订量为:2
合计: ¥ 68.64
