首页  >  产品百科  >  ZL2106ALCFTK

ZL2106ALCFTK

产品分类: DC-DC稳压器
产品描述: Buck Yes 200KHz~1MHz Programmable 1 5V 600mV 5.5V 4.5V QFN 贴片安装,黏合安装 6mm*6mm*1mm
供应商型号: 20-ZL2106ALCFTKTR-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ZL2106ALCFTK

ZL2106ALCFTK概述

    ZL2106 6A Digital-DC Synchronous Step-Down DC/DC Converter

    1. 产品简介


    ZL2106 是一种集成同步降压 DC/DC 转换器和关键电源管理功能的数字电源转换和管理集成电路。它具有高度灵活性和集成度,适用于多种电信、网络、存储设备、测试和测量设备以及工业控制设备等领域。ZL2106 能够从 4.5V 到 14V 的输入电压范围内提供 0.54V 至 5.5V(带偏差)的输出电压,最高连续输出电流可达 6A,效率高。

    2. 技术参数


    - 输入电压范围: 4.5V 至 14V
    - 输出电压范围: 0.54V 至 5.5V(带偏差)
    - 最大输出电流: 6A
    - 输出电压精度: ±1%
    - 启动延迟时间: 可通过软启动配置
    - 开关频率: 通过内部时钟或外部参考进行同步
    - 支持协议: I2C/SMBus 接口,PMBus 兼容
    - 耐温范围: -40°C 至 +85°C

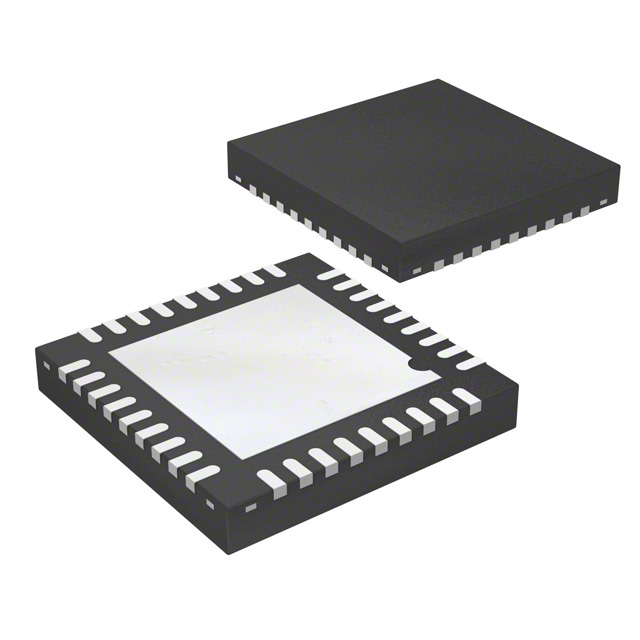

    - 封装: 36 引脚 6x6mm QFN
    - 典型效率曲线: 见图 1,当 VIN=12V,fSW=200kHz,L=6µH,VOUT=3.3V 时,效率高达 90%

    3. 产品特点和优势


    - 内置 MOSFET 开关: 高效低阻抗,简化电路设计。
    - 精准输出电压控制: 输出电压精度为 ±1%,保证了输出稳定性和可靠性。
    - 内部非易失性存储器: 支持灵活配置,提高了产品的多功能性和可调性。
    - 内部 Schottky 二极管: 减少了外部组件数量,提高集成度。
    - 支持 I2C/SMBus 和 PMBus 协议: 提升了系统的可扩展性和互操作性。

    4. 应用案例和使用建议


    ZL2106 在电信和网络设备中广泛应用于分布式电源系统,如 5V 和 12V 系统。具体应用场景包括电信基站的电源模块、服务器电源管理和工业控制设备中的电源管理。在使用过程中,需要注意以下几点:
    - 选择合适的电感: 确保电感值合适以达到最佳的输出纹波抑制效果。
    - 正确设置软启动参数: 可以通过软启动引脚来设置启动延迟和上升时间,以减少启动过程中的瞬态效应。
    - 考虑散热: ZL2106 在高负载和高温环境下运行时需要良好的散热设计。

    5. 兼容性和支持


    - 兼容性: ZL2106 支持 PMBus 协议和 Digital-DC 总线,可以方便地与其他 Zilker Labs 设备实现互操作性。
    - 技术支持: Zilker Labs 提供详细的应用指南和参考资料,包括评估板、热管理和布局指南等,帮助用户更好地理解和使用该产品。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定。
    - 解决方法: 检查输出电压反馈回路是否连接正确,确保所有引脚都按要求接地。
    - 问题2: 启动延迟过长。
    - 解决方法: 适当调整软启动引脚的外部电容值。
    - 问题3: 效率低下。
    - 解决方法: 确保开关频率和电感值设定合理,尽量减少额外的外部电阻和电容。

    7. 总结和推荐


    ZL2106 是一款高性能的数字 DC/DC 转换器,适用于多种高功率密度应用。它的高集成度、高效能和易于配置的特点使其成为电源管理领域的理想选择。我们强烈推荐在电信、网络和工业控制系统中使用 ZL2106,以实现高效的电源管理和高可靠性的系统性能。

ZL2106ALCFTK参数

参数
同步整流器 Yes
最小输入电压 4.5V
输出数量 1
最大输出电压 5V
开关频率 200KHz~1MHz
最小输出电压 600mV
拓扑 Buck
输出类型 Programmable
最大输入电压 5.5V
功能 Step-Down
长*宽*高 6mm*6mm*1mm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 停产
包装方式 卷带包装

ZL2106ALCFTK厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ZL2106ALCFTK数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ZL2106ALCFTK ZL2106ALCFTK数据手册

ZL2106ALCFTK封装设计

查看详情并下载
Symbol
Footprint
3D Model
