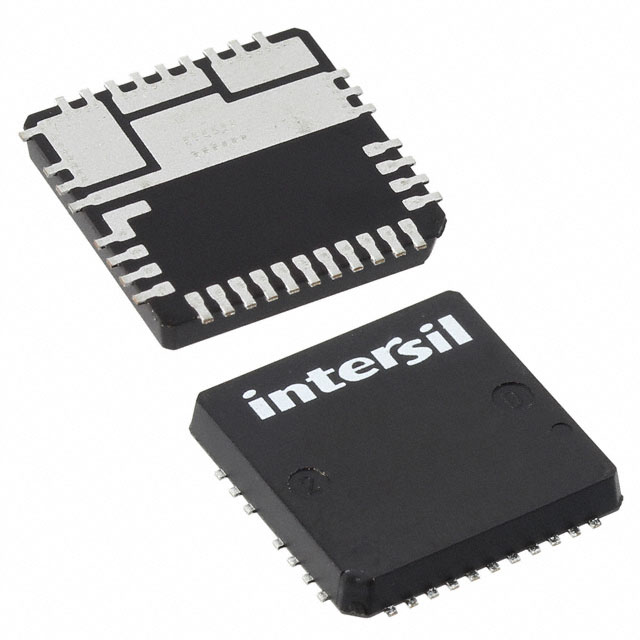

ISL8200AMIRZ-T

产品分类: DC-DC稳压器
产品描述: 700KHz Adjustable 1 600mV~6V 600mV 20V 3V QFN 贴片安装,黏合安装 15mm*15mm*2.4mm
供应商型号: ISL8200AMIRZ-T-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ISL8200AMIRZ-T

ISL8200AMIRZ-T概述

    # ISL8200AM Complete Current Share 10A DC/DC Power Module

    产品简介


    ISL8200AM是一款高度集成的电流共享DC/DC电源模块,专为数据通信、电信和现场可编程门阵列(FPGA)供电设计。它集成了一个完整的开关模式电源,并支持高达60A的多模块并联操作,适用于需要高功率输出的应用场景。通过简单的外围电路设计,ISL8200AM能够快速部署到市场上,极大简化了设计和制造流程。
    主要功能
    - 集成式全功能DC/DC转换器
    - 精确的输出电压调节范围:0.6V至6.0V
    - 内置过压、过流及过温保护机制
    - 支持多相电流共享(最多6相)
    应用领域
    - 服务器、通信设备及数据中心
    - 工业自动化与医疗设备
    - 点负载调节

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 输入电压范围 | 3V 至 20V
    | 输出电压范围 | 0.6V 至 6.0V
    | 最大输出电流 | 10A
    | 并联数量 | 最多6个
    | 保护功能 | 过压、过流、过温
    | 通信接口 | CLKOUT、FSYNCIN
    | 封装类型 | 23引脚QFN
    详细性能参数
    - 温度范围:-40°C 至 +125°C(工业级)
    - 工作频率:默认700kHz(可调)
    - 纹波抑制比:>80dB
    - 高效率:≥90%
    - 极低厚度:仅2.2mm,适合背面安装

    产品特点和优势


    ISL8200AM凭借其独特的专利电流共享架构,在并联多个模块时显著降低了纹波电流和系统复杂性。此外,该模块具有以下优势:
    - 简化设计:只需几个外部无源组件即可完成整个设计。
    - 紧凑设计:23引脚QFN封装,适合空间受限的设计。
    - 高可靠性:支持全面的保护功能,确保长期稳定运行。
    - 易于扩展:通过简单并联,轻松实现高达60A的输出能力。

    应用案例和使用建议


    应用案例
    ISL8200AM广泛应用于服务器、通信设备及工业控制系统中。例如,在某数据中心项目中,工程师通过并联四个ISL8200AM模块实现了总计40A的稳定输出,成功满足高性能处理器的需求。
    使用建议
    1. 在选择输入电容时,建议使用耐高温的陶瓷电容器,并尽量靠近PVIN和PGND连接。
    2. 调整RISET电阻值以设置所需的输出电压,典型范围为5kΩ至10kΩ。
    3. 如果噪声敏感,可在ISET引脚添加一个10pF的小型去耦电容。

    兼容性和支持


    ISL8200AM支持多种外部组件,并可通过FSYNCIN引脚同步其他模块,确保系统协调一致。此外,Intersil(现为瑞萨电子的一部分)提供了详尽的技术文档和支持服务,包括开发工具、参考设计和在线技术支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块无法启动 | 检查EN引脚电压是否达到0.8V以上。 |
    | 输出电压不稳定 | 确保RISET电阻正确配置,且周围环境无干扰。 |
    | 模块温度过高 | 改善散热设计,增加散热片或风扇。 |

    总结和推荐


    ISL8200AM以其卓越的性能、灵活的配置选项和强大的保护功能,在高功率DC/DC转换领域占据重要地位。它不仅简化了设计过程,还大幅提升了系统的可靠性和灵活性。对于需要高精度、高效率和多功能的场合,我们强烈推荐使用ISL8200AM。
    最终评分:5/5
    推荐指数:★★★★★

ISL8200AMIRZ-T参数

参数
开关频率 700KHz
输出类型 Adjustable
最大输入电压 20V
功能 -
同步整流器 -
输出数量 1
最小输出电压 600mV
最小输入电压 3V
拓扑 -
最大输出电压 600mV~6V
长*宽*高 15mm*15mm*2.4mm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 商用级
包装方式 卷带包装
