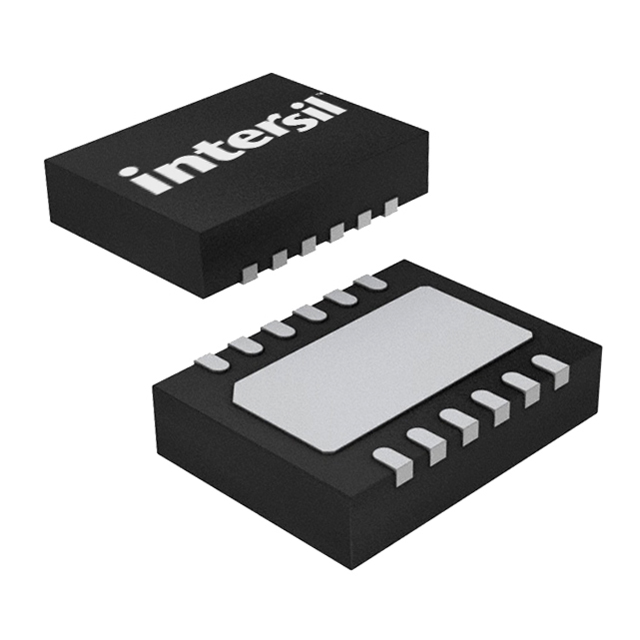

ISL8500IRZ-T

产品分类: DC-DC稳压器
产品描述: Buck No 500KHz Adjustable 1 19V 600mV 25V 4.5V DFN 贴片安装,黏合安装 4mm*3mm*950μm
供应商型号: 14M-ISL8500IRZ-T
供应商: 云汉优选
标准整包数: 0
RENESAS ELECTRONICS DC-DC稳压器 ISL8500IRZ-T

ISL8500IRZ-T概述

    ISL8500标准降压PWM调节器技术手册解析

    1. 产品简介


    ISL8500 是一款高绩效、单输出控制器,为多种负载点应用提供单个高频电源解决方案。它集成了一个2A标准降压PWM控制器和开关MOSFET,可以输出电压范围从0.6V到19V。该器件采用简单电压模式控制,并利用输入电压前馈,以简化组件选择并最小化解决方案尺寸。

    2. 技术参数


    | 参数 | 规格 |

    | 输入电压范围 | 5.5V 至 25V |
    | 输出电压范围 | 0.6V 至 19V |
    | 工作频率 | 500kHz |
    | 最大输出电流 | 2A |
    | 线路调整率 | ±1% |
    | 开关占空比 | 80% |
    | 工作温度范围 | -40°C 至 +85°C |

    3. 产品特点和优势


    ISL8500 的独特功能包括:
    - 内置2A标准降压PWM控制器和开关MOSFET
    - 集成的启动二极管
    - 能够处理从0.6V到19V的连续输出电压
    - 稳定的输出电压,典型值误差在±1%
    - 电压模式控制,具有输入电压前馈功能
    - 支持软启动时间可调
    - 过流保护和热过载保护
    - 内部5V低压差稳压器
    这些特点使其适用于多种应用,如无线局域网卡、手持设备、LCD面板和机顶盒。

    4. 应用案例和使用建议


    ISL8500 广泛应用于各种场合,例如:
    - 无线局域网卡:适用于PCMCIA、Cardbus32和MiniPCI卡以及Compact Flash卡
    - 手持仪器:适合便携式设备
    - LCD面板:提供稳定的电源管理
    - 机顶盒:用于消费电子产品
    使用建议:
    - 在应用时,建议使用肖特基二极管以提高效率和性能。
    - 软启动时间可以根据具体需求进行外部调整。
    - 建议将输入电源连接到VIN引脚,并确保使用适当的外部电容器进行去耦。

    5. 兼容性和支持


    ISL8500 可以直接与外部器件和系统兼容,特别是与标准5V电源兼容。Intersil提供了相关的技术支持和维修服务,确保用户在使用过程中获得最佳体验。

    6. 常见问题与解决方案


    常见的问题及解决方案包括:
    - 问题: 输出电压不稳定。
    - 解决方案: 检查反馈回路补偿网络,确保正确设置电阻分压器。
    - 问题: 输出电流不足。
    - 解决方案: 检查输入电压是否在规定范围内,确保输入电容器和电感器的值合适。
    - 问题: 设备无法启动。
    - 解决方案: 确认VIN和VDD引脚正确连接,并且所有输入条件都满足。

    7. 总结和推荐


    综上所述,ISL8500 是一款高性能、多功能的降压PWM调节器。其显著的特点是高集成度、易于配置和广泛的适用范围。尽管价格较高,但其卓越的性能和稳定性使得它在众多应用中表现出色。因此,我们强烈推荐这款产品给需要高性能电源管理的应用开发者。

ISL8500IRZ-T参数

参数
最小输出电压 600mV
开关频率 500KHz
同步整流器 No
最大输出电压 19V
输出类型 Adjustable
拓扑 Buck
输出数量 1
最大输入电压 25V
功能 Step-Down
最小输入电压 4.5V
长*宽*高 4mm*3mm*950μm
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装
