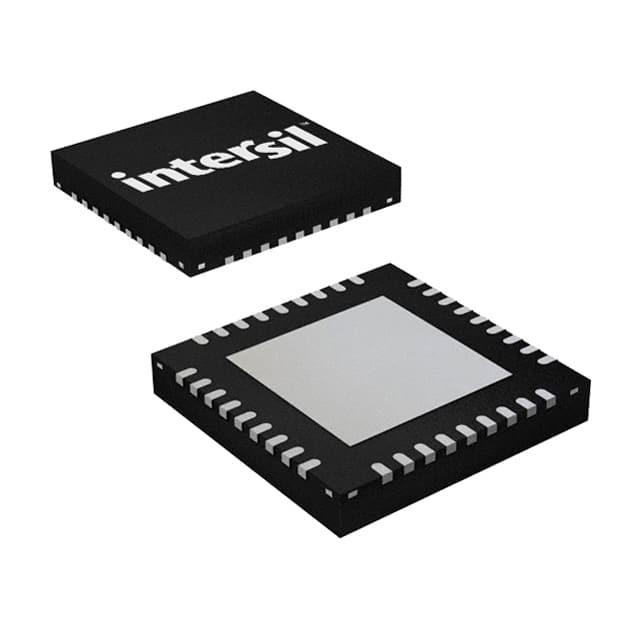

ZL6105ALAFT

产品分类: DC-DC稳压器
产品描述: 正,降压 Yes 200KHz~1.4MHz 晶体管驱动器 1 5.5V 540mV 5V 3V QFN 贴片安装 6mm(长度)*6mm(宽度)
供应商型号: CY-ZL6105ALAFT
供应商: Avnet
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ZL6105ALAFT

ZL6105ALAFT概述

    # ZL6105 数字DC/DC控制器产品技术手册解析

    产品简介


    基本介绍
    ZL6105 是一种集成了MOSFET驱动器的数字电源控制器,其创新之处在于具备自动补偿功能,无需手动设计补偿电路。该产品采用Zilker Labs的Digital-DC™技术,结合高效功率转换性能和强大的电源管理特性,是一款高度灵活的直流电源模块构建单元。其输入电压范围为3V至14V,输出电压范围为0.54V至5.5V(可调节),并具有±1%的输出电压精度,适用于服务器、存储设备、通信和数据通信设备等多个领域的多相电流共享电源设计。
    主要功能和应用领域
    ZL6105 能够适应从单相到多相的电源供应需求,可应用于多种应用场景。其主要功能包括高效的同步降压控制、自适应轻负载效率优化、PID滤波器自动补偿、数字软启动/停止、过温保护等。此外,ZL6105 支持I²C/SMBus通信协议,并可通过PMBus协议进行灵活配置,使其成为现代数据中心和工业自动化系统的理想选择。

    技术参数


    | 参数类别 | 具体数值/指标 |

    | 输入电压范围 | 3V 至 14V |
    | 输出电压范围 | 0.54V 至 5.5V |
    | 输出电压精度 | ±1% |
    | 最大输出电流 | 内置3A MOSFET驱动器 |
    | 开关频率 | 用户可调(典型值:400kHz) |
    | 工作温度范围 | -40°C 至 +85°C |
    | 热阻 | 15°C/W(JEDEC标准测试条件) |

    产品特点和优势


    独特功能
    1. 自动补偿功能:通过内置算法实现PID滤波器的自动调整,简化设计流程。
    2. 轻负载优化:采用自适应技术,在低负载条件下提升能效。
    3. 数字管理功能:支持电压、电流和温度监测,具备完善的故障保护机制。
    4. 灵活通信接口:支持I²C/SMBus和PMBus协议,易于与主机系统集成。
    市场竞争力
    ZL6105 在保证高性能的同时显著降低了外部元件数量,从而简化了整体设计方案。其高集成度和灵活性使其成为当前高性能电源管理系统的核心组件之一。

    应用案例和使用建议


    典型应用案例
    1. 服务器/存储设备电源模块:支持多相电流共享,适用于高功耗处理器。
    2. 电信设备:可作为远程射频单元(RRU)的供电模块,支持快速动态响应。
    使用建议
    - 在大负载情况下,确保输入电容的容量足够以维持稳定的输出。
    - 使用推荐的外部元件(如滤波电感和电容)以实现最佳性能。
    - 调整软启动时间时需兼顾响应速度与稳定性。

    兼容性和支持


    兼容性
    ZL6105 与ZL2008引脚兼容,能够无缝替换现有设计中的旧型号。同时,其支持Digital-DC总线通信,可以轻松与其他Zilker Labs设备协同工作。
    支持与维护
    Renesas Electronics提供详尽的技术文档和支持服务,包括软件工具和现场技术支持,帮助客户加速产品开发周期。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出电压不稳定 | 检查外部电容的容值和连接是否正确 |
    | 开关频率异常 | 重新设置SYNC引脚的工作模式 |
    | 过温报警 | 减小负载电流或改善散热设计 |

    总结和推荐


    综合评估
    ZL6105是一款集高性能、高集成度于一体的数字DC/DC控制器,尤其适合需要复杂电源管理的应用场景。其自动补偿和轻负载优化功能显著提升了设计效率,而内置的多种保护措施进一步增强了系统的可靠性。
    推荐结论
    强烈推荐使用ZL6105作为新一代数据中心、服务器及通信设备的电源解决方案。其优异的性能表现和广泛的适用性使其成为现代电源设计的理想选择。

ZL6105ALAFT参数

参数
同步整流器 Yes
开关频率 200KHz~1.4MHz
输出数量 1
最小输入电压 3V
最大输出电压 5.5V
拓扑 正,降压
最大输入电压 5V
输出类型 晶体管驱动器
功能 Buck
最小输出电压 540mV
长*宽*高 6mm(长度)*6mm(宽度)
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

ZL6105ALAFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ZL6105ALAFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ZL6105ALAFT ZL6105ALAFT数据手册

ZL6105ALAFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 3.7515 ¥ 31.1535
50+ $ 3.5898 ¥ 30.607
100+ $ 3.5251 ¥ 30.3337
300+ $ 3.4928 ¥ 30.0604
500+ $ 3.4604 ¥ 29.7871
1000+ $ 3.3634 ¥ 28.4207
5000+ $ 3.3634 ¥ 28.4207
库存: 1627
起订量: 33 增量: 1
交货地:
最小起订量为:25
合计: ¥ 778.83
