ISL8026FRTAJZ-T

产品分类: DC-DC稳压器
产品描述: Buck Yes 500KHz~4MHz Adjustable 1 5.5V 600mV 5.5V 2.5V TQFN-16 贴片安装,黏合安装
供应商型号: Q-ISL8026FRTAJZ-T
供应商: 期货订购
标准整包数: 6000

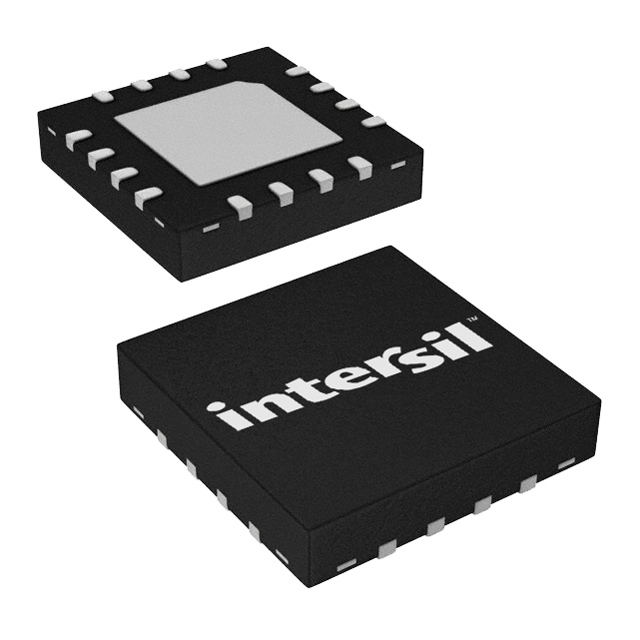

RENESAS ELECTRONICS DC-DC稳压器 ISL8026FRTAJZ-T

ISL8026FRTAJZ-T概述

    ISL8026 和 ISL8026A 高效同步降压直流转换器

    产品简介


    ISL8026 和 ISL8026A 是高度集成的同步降压直流转换器,可提供高达 6A 的连续输出电流。这些转换器采用电流模式控制架构,能够在高频率下实现非常低的占空比操作,并具有快速瞬态响应和出色的环路稳定性。它们适用于广泛的工业和消费电子产品,如电源模块、微处理器(μC/µP)、FPGA、DSP、视频处理器、SOC、锂离子电池供电设备、路由器、交换机、便携式仪器和测试测量系统等。

    技术参数


    - 输入电压范围:2.5V 至 5.5V
    - FET 管脚电阻:P通道 36mΩ,N通道 13mΩ
    - 最高效率:高达 95%
    - 参考精度:在负载/线性/温度范围内为 ±1.0%(-40°C 至 +85°C),±1.5%(-40°C 至 +125°C)
    - 软启动时间:内部软启动为 1ms 或可调
    - 工作频率范围:500kHz 至 4MHz,默认为 1MHz(ISL8026)或 2MHz(ISL8026A)
    - 过温保护、过流保护、过压保护和负过流保护
    - 封装:16 引脚 3x3 毫米无铅 TQFN 封装,最大高度 0.8mm
    - 尺寸:占用面积小于 142 平方毫米

    产品特点和优势


    ISL8026 和 ISL8026A 具备以下独特的功能和优势:
    - 低导通电阻 FET:最大限度提高效率并减少外部组件需求
    - 高效率同步降压调节器:效率高达 95%
    - 宽工作温度范围:-40°C 至 +125°C
    - 灵活的工作频率调整:频率可在 500kHz 至 4MHz 之间选择
    - 软启动和软关断功能:确保平稳启动和停机过程
    - 多种保护机制:包括过温、过流、过压和负过流保护
    - 紧凑型封装:空间节约设计,便于集成

    应用案例和使用建议


    ISL8026 和 ISL8026A 在许多应用中表现出色,例如:
    - 电源模块:为不同类型的微处理器和数字信号处理器提供稳定的电源
    - 便携设备:适用于需要高效电源管理的移动设备
    - 测试测量系统:在严格的测试环境中提供可靠的电源供应
    在使用这些转换器时,建议遵循以下优化方案:
    - 输出电感和电容选择:根据具体应用要求合理选择合适的电感和电容值
    - PCB 布局建议:确保良好的热管理和信号完整性

    兼容性和支持


    ISL8026 和 ISL8026A 支持多种应用,并且提供了详尽的技术支持文档,如评估板用户指南(UG033)。同时,用户还可以联系厂商获取进一步的技术支持和维护服务。

    常见问题与解决方案


    - 问题 1:输出电压不稳定
    - 解决方案:检查反馈网络(FB)和补偿电路是否正确配置
    - 问题 2:效率下降
    - 解决方案:确保输入电容器和输出电容器的选型合适,并且 PCB 布局合理
    - 问题 3:启动时出现故障
    - 解决方案:确认软启动时间和使能信号(EN)设置正确

    总结和推荐


    ISL8026 和 ISL8026A 作为高效同步降压直流转换器,具备高效率、高可靠性以及广泛的应用范围。其紧凑的设计和丰富的保护功能使其成为众多应用的理想选择。强烈推荐这些产品用于需要高性能和可靠性的应用场合。
    综上所述,ISL8026 和 ISL8026A 在多个方面均表现出色,是值得信赖的高品质产品。

ISL8026FRTAJZ-T参数

参数
最小输入电压 2.5V
功能 Step-Down
同步整流器 Yes
输出数量 1
开关频率 500KHz~4MHz
拓扑 Buck
输出类型 Adjustable
最大输入电压 5.5V
最小输出电压 600mV
最大输出电压 5.5V
通用封装 TQFN-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL8026FRTAJZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL8026FRTAJZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL8026FRTAJZ-T ISL8026FRTAJZ-T数据手册

ISL8026FRTAJZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
6000+ $ 2.464 ¥ 20.5744
12000+ $ 2.464 ¥ 20.5744
18000+ $ 2.464 ¥ 20.5744
库存: 10000
起订量: 6000 增量: 6000
交货地:
最小起订量为:6000
合计: ¥ 123446.4
