ISL91127IIAZ-T7A

产品分类: DC-DC稳压器
产品描述: Renesas Electronics 稳压芯片, 1 → 5.2 V输出, 2.1A最大输出, 单路输出, WLCSP-20, 20针
供应商型号: 2639009
供应商: 海外现货
标准整包数: 5
RENESAS ELECTRONICS DC-DC稳压器 ISL91127IIAZ-T7A

ISL91127IIAZ-T7A概述

    ISL91127 高效率升降压调节器

    产品简介


    ISL91127 是一款高电流、升降压开关稳压器,适用于采用新电池化学的系统。它通过Renesas独有的升降压算法,在输入电压接近输出电压时仍能保持电压稳定,并提供出色的效率和极低的输出电压纹波。ISL91127 主要用于智能手机和平板电脑等便携式设备,无线通信设备,以及2G/3G/4G射频功率放大器等领域。

    技术参数


    - 输入电压范围: 1.8V 至 5.5V
    - 连续输出电流: 最大 2.1A (当 VIN = 2.5V, VOUT = 3.3V)
    - 效率: 最高达 96%
    - 静态电流: 仅 30µA(最大负载)
    - 开关频率: 2.5MHz

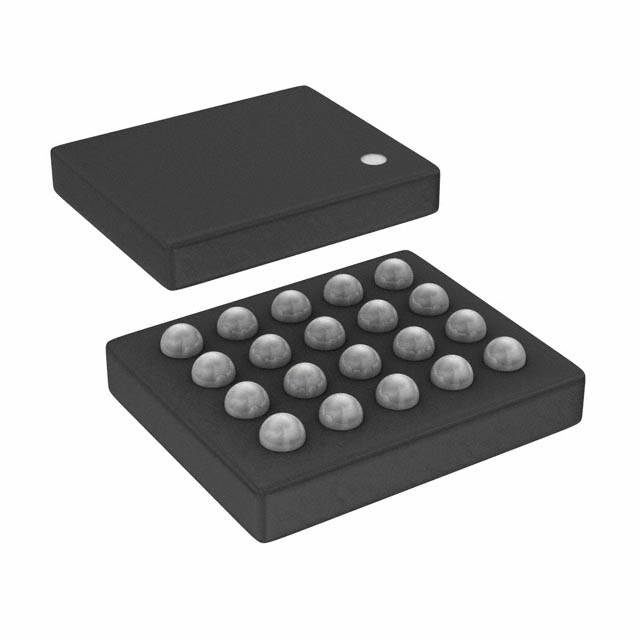

    - 封装: 20 bump, 0.4mm pitch WLCSP (2.15mm x 1.74mm)
    - 工作温度范围: -40°C 至 +85°C

    产品特点和优势


    - 宽输入电压范围: 支持输入电压高于或低于输出电压。
    - 无缝模式转换: 自动平滑地在降压和升压模式之间切换。
    - 高效率: 在各种负载条件下均能实现高效率。
    - 小尺寸: 小巧的WLCSP封装进一步减小了外部组件的尺寸。
    - 全保护: 内置短路、过温、欠压保护。

    应用案例和使用建议


    ISL91127 可广泛应用于便携式电子设备中,确保在电压波动情况下系统的稳定运行。对于设计者而言,考虑到其高效率和稳定性,可将ISL91127用于需要长时间续航的应用场合,如移动电源和穿戴设备。使用时应注意在不同负载条件下的电流阈值变化,以确保稳定性和效率。

    兼容性和支持


    ISL91127与大多数现代便携式设备兼容,如智能手机和平板电脑。制造商提供了详尽的技术支持文档,帮助用户快速上手并解决问题。同时,提供了评估板(如ISL91127IIN-EVZ)以方便开发者测试。

    常见问题与解决方案


    - 问题: 在启动时输出电压不稳定。
    - 解决办法: 确认所有连接点正确无误,特别是接地和电容连接。
    - 问题: 输出电流不足。
    - 解决办法: 检查输入电压是否处于有效范围内,确保外部组件(如电感和电容)匹配。

    总结和推荐


    ISL91127以其高效率、高集成度和广泛的应用场景,成为了市场上非常有竞争力的产品。无论是在智能手机还是便携式通信设备中,都能发挥出色的表现。因此,强烈推荐使用ISL91127来提升产品的整体性能和用户体验。

ISL91127IIAZ-T7A参数

参数
最大输入电压 5.5V
最小输出电压 1V
最小输入电压 1.8V
最大输出电压 5.2V
输出类型 Adjustable
拓扑 Buck-Boost
功能 Step-Up/Step-Down
同步整流器 Yes
输出数量 1
开关频率 2.5MHz
长*宽*高 2.15mm*1.74mm*300μm
通用封装 WLCSP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL91127IIAZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL91127IIAZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL91127IIAZ-T7A ISL91127IIAZ-T7A数据手册
