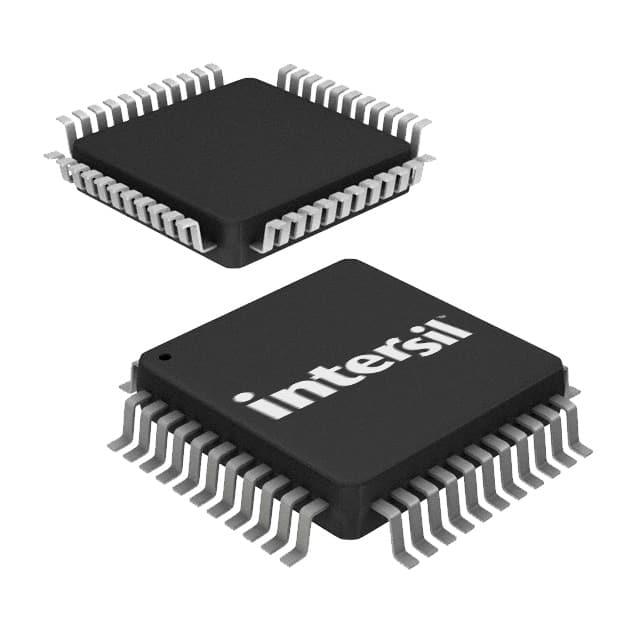

ISL78225ANEZ-T

产品分类: DC-DC稳压器
产品描述: Boost No 75KHz~1MHz Transistor Driver 4 5.25V 4.75V QFP 贴片安装,黏合安装
供应商型号: Q-ISL78225ANEZ-T
供应商: 期货订购
标准整包数: 1000
RENESAS ELECTRONICS DC-DC稳压器 ISL78225ANEZ-T

ISL78225ANEZ-T概述

    ISL78225 4-Phase Interleaved Boost PWM Controller

    1. 产品简介


    ISL78225 是一款专为高效率(>95%)和高功率应用设计的四相控制器。这款控制器采用了多相交错拓扑结构,通过提高通道纹波频率并减少输入输出纹波,从而降低输入输出电容器的数量,减少组件成本并缩小实现面积。ISL78225在轻载条件下通过降相模式(基于负载电流决定降相数量)提高效率,而在负载增加时,又会自动恢复相位以处理重负载瞬变情况。
    主要功能:峰值电流模式PWM控制、精确电阻/DCR电流传感、可调降相/二极管仿真/脉冲跳过功能、内部线性调节器输出、过温/过压保护等。
    应用领域:汽车电源系统(如启停DC/DC转换器、电动助力转向系统、燃油泵、喷射系统)、音频后备箱放大器电源系统、电信及工业电源系统。

    2. 技术参数


    - 输入电压范围:5.6V 至 40V
    - 开关频率:75kHz 至 1MHz
    - 软启动电流:4μA 至 6μA
    - 内部线性调节器输出电压:4.75V 至 5.25V
    - 最大功耗温度:+150°C
    - 存储温度范围:-65°C 至 +150°C
    - 过温/过压保护:支持

    3. 产品特点和优势


    ISL78225 的独特功能包括:
    - 高效的轻载性能:在轻载条件下,通过降相模式显著降低损耗。
    - 高精度电流传感:支持精确的通道电流平衡和过流保护。
    - 灵活的系统配置:可通过VREF2引脚实现输入电压跟踪,从而限制输出功率。
    - 高集成度:内置多种保护机制,简化系统设计。
    这些功能使其成为高效率、高性能电源系统的理想选择,尤其适用于汽车电子、电信及工业应用等领域。

    4. 应用案例和使用建议


    应用案例:在汽车电源系统中,ISL78225 可用于启停 DC/DC 转换器,确保在发动机停止期间电池电压稳定。
    使用建议:
    - 输入电压范围:确保输入电压稳定在5.6V至40V范围内。
    - 散热管理:注意保持适当的散热条件,以避免超过最高温度限制。
    - 系统协调:在与其他电压轨同步启动时,应正确配置EN引脚。

    5. 兼容性和支持


    ISL78225 支持外部驱动器,如 ISL78420,可用于更复杂的系统。厂商提供全面的技术文档和支持服务,确保用户能顺利使用产品。

    6. 常见问题与解决方案


    - 问题:启动时电压不稳定
    - 解决办法:检查输入电压范围是否符合要求,并确保 VCC 引脚的耦合电容值适当。
    - 问题:过热现象
    - 解决办法:保证良好的散热措施,如增加散热片或采用散热板。
    - 问题:启动延迟
    - 解决办法:确认 EN 引脚连接正确,调整软启动时间设置。

    7. 总结和推荐


    ISL78225 作为一款高性能的4相交错式升压PWM控制器,在高效率、大功率应用场景中表现出色。其独特的轻载性能和过流保护功能使其在市场上具有较强的竞争优势。对于需要高效、可靠电源解决方案的应用,强烈推荐使用 ISL78225。
    总之,ISL78225 在高效率、高可靠性方面表现出色,非常适合作为汽车、电信及工业领域的高功率电源解决方案。

ISL78225ANEZ-T参数

参数
最小输入电压 4.75V
开关频率 75KHz~1MHz
最大输出电压 -
输出数量 4
最小输出电压 -
功能 Step-Up
输出类型 Transistor Driver
同步整流器 No
最大输入电压 5.25V
拓扑 Boost
通用封装 QFP
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL78225ANEZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL78225ANEZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL78225ANEZ-T ISL78225ANEZ-T数据手册

ISL78225ANEZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 7.403 ¥ 61.8151
2000+ $ 7.403 ¥ 61.8151
3000+ $ 7.403 ¥ 61.8151
库存: 10000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 61815.1
