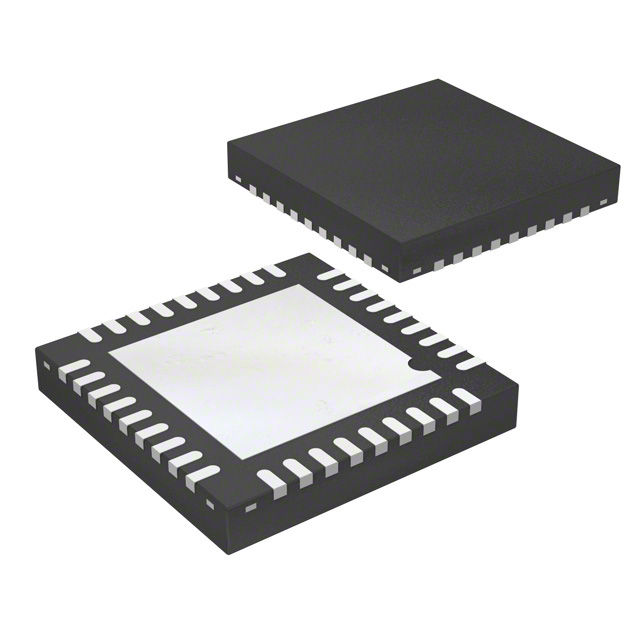

ZL2106ALCFT

产品分类: DC-DC稳压器
产品描述: Buck Yes 200KHz~1MHz Programmable 1 5V 600mV 5.5V 4.5V QFN-EP-36 贴片安装,黏合安装 6mm*6mm*1mm
供应商型号: ZL2106ALCFT-ND
供应商: Digi-Key
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ZL2106ALCFT

ZL2106ALCFT概述


    产品简介


    ZL2106 数字直流降压转换器 是一款集成同步降压 DC/DC 转换器和关键电源管理功能的数字电源转换管理集成电路(IC)。这款器件通过将高效能的内嵌同步降压 DC/DC 转换器集成在一个紧凑封装中,为电信、网络、存储设备以及工业控制设备等提供了高度灵活且集成度高的解决方案。它能够在 4.5V 至 14V 的输入电压范围内提供 0.54V 至 5.5V 的输出电压(带有容差),最大连续输出电流可达 6A。

    技术参数


    - 输入电压范围:4.5V 到 14V
    - 输出电压范围:0.54V 到 5.5V(带有容差)
    - 最大输出电流:6A
    - 效率:最高可达 90%
    - 输出电压精度:±1%
    - 开关频率:200kHz(可配置)
    - 接口:I2C/SMBus 接口,PMBus 兼容
    - 内部非易失性存储器:用于配置参数存储
    - 保护功能:过压保护、过流保护、热过载保护

    产品特点和优势


    ZL2106 具备多种独特功能,使其在应用中具备显著的优势。这些特点包括:
    - 高集成度:内置 MOSFET 开关和低 rDS(ON),使器件能够在小尺寸封装内实现高效能转换。
    - 灵活性:通过引脚设置或串行端口进行简单配置,支持多种电源管理和软启动功能。
    - 高性能:精确的输出电压调节和高效率使得 ZL2106 在众多应用中表现出色。
    - 兼容性:支持 PMBus 协议和 Digital-DC 总线,便于与其他 Zilker Labs 设备进行互操作。

    应用案例和使用建议


    ZL2106 广泛应用于电信、网络、存储设备及测试测量设备等领域。根据手册提供的典型应用场景,我们可以提出以下使用建议:
    - 电信设备:由于 ZL2106 的高效率和精准的电压调节,特别适用于数据中心和其他需要稳定电源供应的场合。
    - 网络设备:内置的多模式引脚允许用户根据具体需求调整器件的工作状态,非常适合网络路由器和交换机等设备。
    - 工业控制设备:结合强大的保护机制,ZL2106 可确保设备在恶劣环境中可靠运行。

    兼容性和支持


    ZL2106 支持 PMBus 协议,可以通过主机控制器进行通信。此外,器件还支持 Digital-DC 总线,方便与其他 Zilker Labs 设备进行互联。制造商提供了详细的文档和支持,包括评估板、软件工具和相关的应用笔记。

    常见问题与解决方案


    手册中列出了多个常见的用户问题及其解决方案:
    - Q: 如何正确设置输出电压?
    - A: 通过 VSET 引脚进行配置。手册中详细描述了如何选择合适的外部电阻以获得所需的输出电压。
    - Q: 如何实现软启动?
    - A: 通过 SS 引脚可以设定软启动延时和斜坡时间,手册中有详细的步骤说明。
    - Q: 如何进行热管理?
    - A: 手册提供了关于如何配置热过载保护的相关信息,包括使用散热片和选择适当的热阻抗。

    总结和推荐


    综上所述,ZL2106 数字直流降压转换器凭借其高效的功率转换能力、丰富的电源管理功能和良好的兼容性,在众多应用领域中表现出色。尤其是对于要求高性能和可靠性的系统而言,ZL2106 是一个非常值得推荐的选择。无论是从技术指标还是从市场表现来看,这款产品都具有显著的竞争优势。因此,我们强烈推荐使用 ZL2106 在您的设计中。

ZL2106ALCFT参数

参数
同步整流器 Yes
最大输出电压 5V
开关频率 200KHz~1MHz
最小输入电压 4.5V
输出数量 1
输出类型 Programmable
最小输出电压 600mV
拓扑 Buck
最大输入电压 5.5V
功能 Step-Down
长*宽*高 6mm*6mm*1mm
通用封装 QFN-EP-36
安装方式 贴片安装,黏合安装
零件状态 停产
包装方式 卷带包装

ZL2106ALCFT厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ZL2106ALCFT数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ZL2106ALCFT ZL2106ALCFT数据手册

ZL2106ALCFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
库存: 0
起订量: 1 增量: 1
交货地:
最小起订量为:0
合计: $ 0
直接购买
加入购物车
