ISL8036IRZ

产品分类: DC-DC稳压器
产品描述: 瑞萨电子 DCDC开关稳压芯片, 最大输出6.5 V
供应商型号: 2643617
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ISL8036IRZ

ISL8036IRZ概述


    产品简介


    ISL8036 和 ISL8036A 是高性能同步降压调节器,适用于需要高效率和紧凑设计的低功耗低电压应用。它们能够提供高达 3A 的输出电流,并通过内部 P 沟道和 N 沟道 MOSFET 来实现最高效率和最小外部组件数。这两种型号的区别在于工作频率:ISL8036 工作于 1 MHz,而 ISL8036A 则工作于 2.5 MHz。这些调节器非常适合电源管理模块(DC/DC POL)、微处理器和数字信号处理器(µC/µP、FPGA、DSP)的供电,也适用于路由器、交换机、测试和测量系统以及锂离子电池供电设备。

    技术参数


    - 输出电流:每个通道 3A,可以配置为单通道 6A 或双通道并联输出。
    - 输入电压范围:2.8V 至 6V,适合多种电池和电源系统。
    - 工作效率:高达 95%,确保在高负载下仍能保持高效率。
    - 工作频率:ISL8036 为 1 MHz,ISL8036A 为 2.5 MHz。
    - 工作温度范围:-40°C 至 +85°C。
    - 输出精度:±2%,在全温度范围内保持稳定。
    - 软启动时间:1.5ms,有助于减少启动时的冲击电流。
    - 保护功能:过流保护、短路保护、热关断保护等。

    产品特点和优势


    ISL8036 和 ISL8036A 具备多个独特功能和优势:
    - 高效率:通过内部 MOSFET 实现高效率和小尺寸。
    - 输出精度:±2% 的精度在所有工作条件下均能保证稳定输出。
    - 软启动功能:通过内置软启动功能,可以避免启动时的大电流冲击。
    - 保护功能:具备过流保护、短路保护、热关断保护等多种保护措施,提高系统的可靠性。

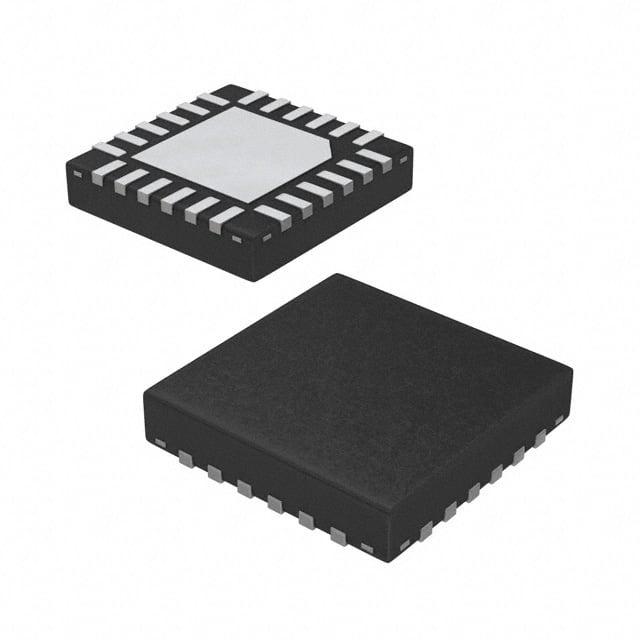

    - 小型封装:24 引脚 4mm x 4mm QFN 封装,便于集成到各种应用中。

    应用案例和使用建议


    ISL8036 和 ISL8036A 广泛应用于多种设备和系统,例如:
    - 电源管理模块:为各类微处理器(如 µC/µP、FPGA、DSP)供电。
    - 网络设备:路由器和交换机中的插件式 DC/DC 模块。
    - 测试与测量系统:为测试设备提供稳定的电源。
    使用建议:
    - 在配置电路时,确保输入电容器容量足够以提供必要的纹波抑制能力。
    - 注意选择合适的输出电感值,以保证电路的稳定性。

    兼容性和支持


    ISL8036 和 ISL8036A 与其他电子元器件具有良好的兼容性,且提供了广泛的文档和支持资源。厂商提供了详细的电气特性和应用场景说明,以便客户更好地理解和使用这些产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 无法启动 | 检查输入电压是否在规定范围内,检查输入电容器是否正常连接。 |
    | 输出电压不稳定 | 检查输出电感和电容值是否正确选择,确认反馈网络设置无误。 |
    | 热关断 | 检查散热设计是否合理,增加散热片或改进 PCB 布局。 |

    总结和推荐


    ISL8036 和 ISL8036A 是出色的同步降压调节器,特别适合需要高效率和紧凑设计的应用。其高效的性能、精确的输出、丰富的保护机制和可靠的兼容性使其成为电源管理领域的理想选择。强烈推荐在需要高效率和紧凑设计的应用中使用。
    综上所述,这些产品的高效、可靠和易于集成的特点使其成为众多应用场景的理想选择,无论是工业设备还是消费电子产品,都能表现出色。

ISL8036IRZ参数

参数
同步整流器 Yes
开关频率 1MHz
输出类型 Adjustable式
最大输出电压 6V
输出数量 1,2
最小输入电压 2.85V
拓扑 正,降压
功能 Buck
最小输出电压 800mV
最大输入电压 6V
长*宽*高 4mm*4mm*950μm
通用封装 QFN
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

ISL8036IRZ厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL8036IRZ数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL8036IRZ ISL8036IRZ数据手册
