ISL80019AIRZ-T

产品分类: DC-DC稳压器
产品描述: Renesas Electronics DCDC转换器, ISL6系列, 2.7V 直流输入, 0.6V 直流输出
供应商型号: 2627260
供应商: 海外现货
标准整包数: 5

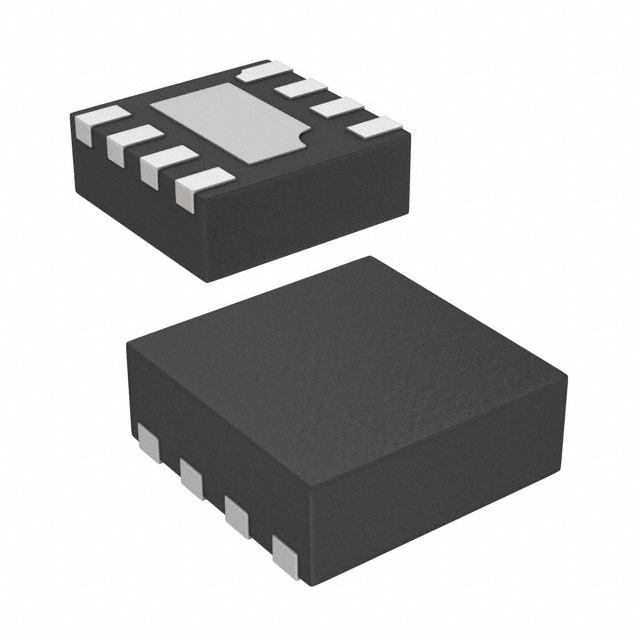

RENESAS ELECTRONICS DC-DC稳压器 ISL80019AIRZ-T

ISL80019AIRZ-T概述


    产品简介


    ISL8002、ISL8002A、ISL80019 和 ISL80019A 是高度集成且高效的同步降压 DC/DC 转换器,专为需要稳定电源的应用而设计。这些转换器能够从 2.7V 到 5.5V 的输入电压范围内提供高达 2A 的连续输出电流。它们适用于通用负载点 DC/DC 转换,在众多领域如机顶盒、电缆调制解调器、FPGA 电源、DVD 驱动器、HDD 驱动器、LCD 面板及电视等有广泛应用。

    技术参数


    - 输入电压范围:2.7V 至 5.5V
    - 最大输出电流:1.5A 或 2A(具体取决于型号)
    - 开关频率:1MHz 或 2MHz(具体取决于型号)
    - 反馈电压:0.6V 至输入电压
    - 最高效率:可达 95%
    - 保护功能:过流保护、短路保护、欠压锁定、过压保护
    - 工作温度范围:-40°C 至 +125°C
    - 热阻抗:结到空气(θJA)71°C/W;结到外壳(θJC)7°C

    产品特点和优势


    - 高集成度:内置低rDS(ON) MOSFET,大大提高了效率。
    - 无需靴帽电容:由于高侧 MOSFET 采用 PMOS 构造,省去了 Boot 电容,减少了外部组件的数量。
    - 优异的稳定性:提供内部和外部补偿选项,确保系统稳定运行。
    - 多种工作模式:支持轻载时的脉冲频率调制(PFM)或脉冲宽度调制(PWM)操作,以提高轻载效率。
    - 紧凑封装:采用 8 引脚 2mm x 2mm TDFN 封装,提供更好的散热性能。

    应用案例和使用建议


    - 应用示例:ISL8002 系列转换器常用于机顶盒、电缆调制解调器和 FPGA 电源管理。图 1 展示了一个典型的应用电路配置。
    - 使用建议:根据输出电压的不同,选择合适的电感值和电容值。例如,对于 1.2V 输出,可以选择 1.0μH 至 2.2μH 的电感,同时配置合适的电阻分压网络来设置反馈电压。根据手册中的建议,合理的布局设计可以显著提高系统的稳定性和效率。

    兼容性和支持


    - 兼容性:ISL8002 系列转换器与大多数标准直流电源系统兼容,可方便地应用于现有系统中。
    - 技术支持:Intersil 提供详细的用户指南和技术文档,确保用户在使用过程中获得必要的技术支持。

    常见问题与解决方案


    - Q: 输出电压不稳怎么办?
    - A: 检查外部补偿电路的设计,确保所有电阻和电容值符合表 2 中的要求。必要时,重新计算并调整分压电阻 R1 和 R2 的阻值。
    - Q: 发生过流保护怎么办?
    - A: 确认输入电压和负载电流是否在额定范围内。如果发现负载电流过大,需要适当减小负载或增加散热措施。

    总结和推荐


    ISL8002 系列同步降压转换器是一款高性能的电源管理解决方案,适用于多种电子设备。凭借其高效率、紧凑封装和灵活的工作模式,ISL8002 系列在通用负载点 DC/DC 转换中表现出色。对于需要稳定、高效电源管理的应用场景,强烈推荐使用 ISL8002 系列转换器。Intersil 提供的技术支持和服务也为最终用户的顺利使用提供了可靠保障。

ISL80019AIRZ-T参数

参数
最大输入电压 5.5V
最小输出电压 600mV
同步整流器 Yes
开关频率 2MHz
最小输入电压 2.7V
输出数量 1
拓扑 Buck
最大输出电压 5.5V
功能 Step-Down
输出类型 Adjustable
长*宽*高 2mm(长度)*2mm(宽度)
通用封装 DFN
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

ISL80019AIRZ-T厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL80019AIRZ-T数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL80019AIRZ-T ISL80019AIRZ-T数据手册

ISL80019AIRZ-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 15.9986
50+ ¥ 13.6338
100+ ¥ 11.3783
250+ ¥ 10.6517
500+ ¥ 9.3155
库存: 1970
起订量: 15 增量: 0
交货地:
最小起订量为:5
合计: ¥ 79.99
直接购买
加入购物车
