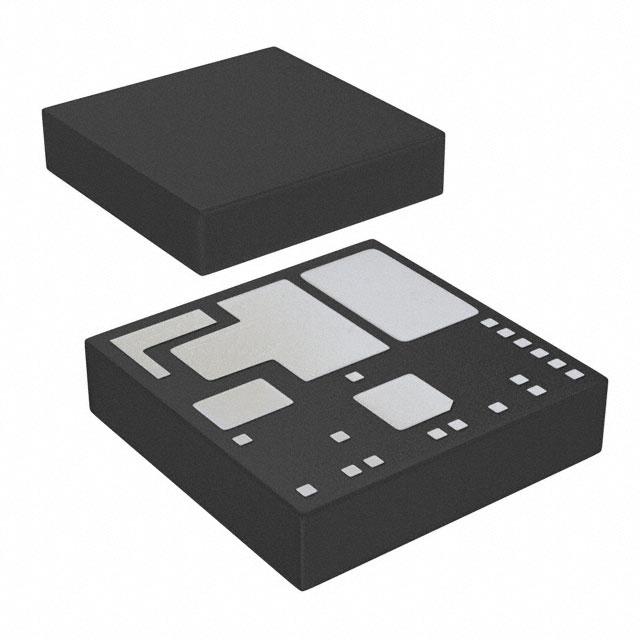

ISL8216MIRZ

产品分类: DC-DC稳压器
产品描述: 200KHz~600KHz Adjustable 1 10V 2.5V 80V 10V HDA-22 贴片安装 15mm*15mm*3.5mm
供应商型号: ISL8216MIRZ
供应商: 国内现货
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ISL8216MIRZ

ISL8216MIRZ概述

    # ISL8216M 完全高电压80V、4A DC/DC电源模块技术手册

    产品简介


    ISL8216M是一款简单易用的高电压DC/DC模块,适用于多种应用场景。它将所有组件集成于单一封装内,消除了设计和制造的风险,大大缩短了上市时间。该模块采用过模塑高密度阵列(HDA)封装,具有良好的热电性能、轻量化及紧凑尺寸(15mm x 15mm x 3.6mm),可实现全负载运行,无需散热器或风扇。适用于标准表面贴装设备的自动化组装。
    主要功能
    - 高效的开关模式电源设计
    - 宽输入电压范围:10V至80V
    - 输出电流高达4A
    - 可编程软启动
    - 符合EN 55022 Class B标准
    - 同步及可调频率(200kHz至600kHz)
    - 单个电阻设定输出电压(+2.5V至+30V)
    - 设置精度为±1.5%
    - 可编程过流保护
    - RoHS合规
    - 小型低外形封装(15mm x 15mm x 3.6mm)
    应用领域
    - 服务器
    - 48V电信和数据通信应用
    - 12V和42V汽车及工业设备
    - 分布式电源转换器和点负载(POL)调节
    - 通用降压DC/DC转换器

    技术参数


    | 参数 | 最小值 | 典型值 | 最大值 | 单位 |

    | 输入电压范围 | 10 | 24 | 80 | V |
    | 输出电流 4 | A |
    | 开关频率范围 | 200 | 300 | 600 | kHz |
    | 时钟同步频率范围 | 200 | 300 | 600 | kHz |
    | 电源效率 95 % |
    | 软启动时间 4ms ms |
    | 软启动电流 33 µA |
    | 启动阈值电压 | 0.5 | 0.77 | 1.0 | V |
    | 输出电压范围 | 2.5 | 12 | 30 | V |
    | 电源输入功率 | 10 | 24 | 80 | V |
    | 最大输入电压 80 V |
    | 最大输入电流 4 A |

    产品特点和优势


    ISL8216M具有以下几个显著的特点和优势:
    - 集成度高:内置所有关键组件,无需外部复杂配置。
    - 易于集成:只需几个简单的外部组件即可实现高效电源设计。
    - 广泛的输入电压范围:能够适应多种不同电压等级的应用。
    - 卓越的热管理能力:采用无散热器全负载操作,适用于紧凑空间应用。
    - 可靠性和稳定性:符合EMC标准(EN 55022 Class B),确保高可靠性。

    应用案例和使用建议


    典型应用电路
    ISL8216M广泛应用于各类电源设计中。以下是一个典型的电路示意图:
    ```plaintext
    VIN VOUT
    FB
    PCOMPX
    ENSS
    VOUT
    RFB
    1.24k
    CSS
    0.1µF
    VIN
    16V 至 80V 12V @ 4A
    ISL8216M
    2.2µF×4 22µF×6
    SGND PGND
    VDD
    PVCC
    10µF
    SYNC
    3.6mm
    15mm
    15mm
    ```
    使用建议
    1. 选择合适的输入和输出电容器:根据负载需求选择适当的陶瓷和铝电解电容器。
    2. 正确的布局设计:参考手册中的Layout Guide部分,确保正确放置散热孔和电源层。
    3. 电源轨上的去耦电容:在VIN、VOUT和PVCC引脚附近放置高频陶瓷电容,以减小噪声。

    兼容性和支持


    ISL8216M与多种电子元器件和其他设备兼容,其小型封装也适合表面贴装工艺。Intersil公司提供了详细的用户指南和技术支持文档,确保用户能够顺利使用和维护该模块。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机无法启动 | 检查软启动电容(CSS)的连接和容量。 |
    | 输出电压不稳定 | 确保反馈电阻(RFB)的选择符合要求,并且放置位置正确。 |
    | 过流保护导致频繁重启 | 检查外部设置的ROCSET电阻是否正确,以避免误触发。 |
    | 输出电压超出设定值 | 检查反馈环路补偿网络(PCOMPX和COMP引脚)的设置。 |

    总结和推荐


    ISL8216M是一款高性能、易于使用的高电压DC/DC电源模块,非常适合各种工业和消费类应用。其集成化设计、宽泛的工作电压范围以及优良的热管理性能使其在市场上具有很强的竞争力。推荐在需要高效、可靠的电源解决方案时选用此模块。

ISL8216MIRZ参数

参数
同步整流器 -
功能 -
输出数量 1
最大输出电压 10V
拓扑 -
最小输入电压 10V
最大输入电压 80V
开关频率 200KHz~600KHz
最小输出电压 2.5V
输出类型 Adjustable
长*宽*高 15mm*15mm*3.5mm
通用封装 HDA-22
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘
