ISL8203MIRZ-T7A

产品分类: DC-DC稳压器
产品描述: 2 800mV~5V 800mV 6V 2.85V QFN 贴片安装,黏合安装 9mm*6.5mm*1.9mm
供应商型号: SXE-ISL8203MIRZ-T7A
供应商: 海外现货
标准整包数: 1
RENESAS ELECTRONICS DC-DC稳压器 ISL8203MIRZ-T7A

ISL8203MIRZ-T7A概述

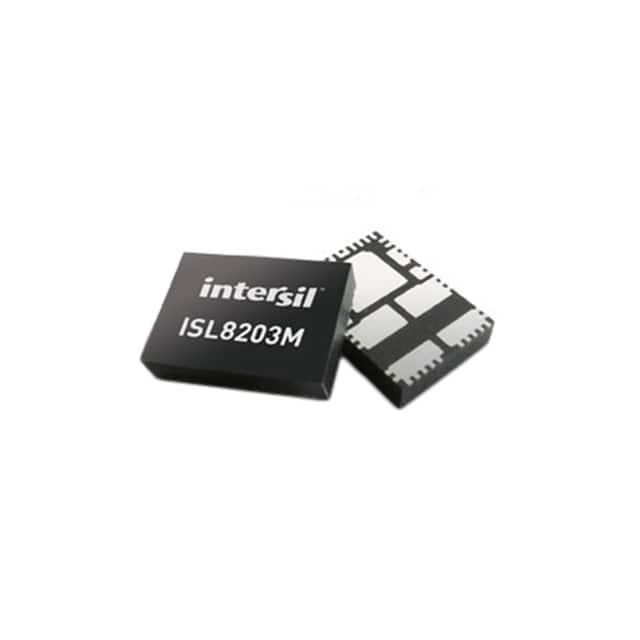

    ISL8203M Dual 3A/Single 6A Step-Down DC/DC Power Module

    产品简介


    ISL8203M 是一款集成型降压电源模块,专为双通道 3A 输出电流或单通道 6A 共享输出电流操作而设计。它优化用于生成低至 0.8V 的输出电压,适用于任何低压低功耗应用。输入电压范围为 2.85V 至 6V,使其在多种应用场景中具有广泛的适用性。两个通道之间相位差为 180°,有助于减少输入和输出电压纹波,从而降低输入电流的 RMS 和电磁干扰(EMI)。

    技术参数


    - 输入电压范围: 2.85V 至 6V
    - 输出电压范围: 0.8V 至 5V
    - 连续输出电流: 双通道 3A 每个通道 / 单通道 6A
    - 软启动时间: 1.5ms
    - 外部同步频率: 最高可达 4MHz
    - 封装尺寸: 9.0mm x 6.5mm x 1.83mm
    - 峰值电流限制和短路保护模式: 混合短路保护
    - 过流保护和过温保护

    产品特点和优势


    ISL8203M 具有以下独特功能和优势:
    - 高效能: 最高达 95%
    - 紧凑尺寸: 适合空间受限的应用场景
    - 内置软启动: 防止上电时的大电流冲击
    - 数字控制: 内置软启动时间和电源管理功能
    - 强大的保护机制: 包括过流和过温保护

    应用案例和使用建议


    - 微控制器/处理器、FPGA 和 DSP 电源: ISL8203M 在这些应用中可以提供稳定的电压输出,确保系统的正常运行。
    - 路由器和交换机插件 DC/DC 模块: 这种模块化设计便于系统集成,简化安装过程。
    - 测试和测量系统: ISL8203M 的高效性能和稳定性使其成为理想的选择。
    - 条形码阅读器: 小巧且高效的电源管理方案,有助于提升整体系统性能。

    兼容性和支持


    ISL8203M 可以与多种其他电子元器件或设备兼容,尤其是那些需要稳定低压电源的系统。制造商提供了详尽的支持文档和技术资料,以帮助用户更好地理解和使用该模块。同时,也提供了详细的 PCB 布局指南,帮助用户优化电路设计。

    常见问题与解决方案


    1. 电源纹波过高: 可通过增加输出电容器的数量来降低输出纹波。
    2. 启动时间长: 调整软启动时间即可解决。
    3. 过热保护: 确保良好的散热条件,可使用散热片或改进散热设计。

    总结和推荐


    ISL8203M 是一款高度集成且高效能的电源模块,适用于多种低压低功耗应用。它的高效率、紧凑尺寸和强大的保护机制使其在市场上具有很强的竞争力。对于需要高效电源管理和稳定电压输出的应用场景,ISL8203M 是一个非常优秀的选择。因此,强烈推荐使用 ISL8203M 来满足各种应用场景的需求。

ISL8203MIRZ-T7A参数

参数
最小输出电压 800mV
输出数量 2
最大输出电压 800mV~5V
输出类型 -
同步整流器 -
拓扑 -
最大输入电压 6V
开关频率 -
最小输入电压 2.85V
功能 -
长*宽*高 9mm*6.5mm*1.9mm
通用封装 QFN
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 最后售卖
包装方式 卷带包装

ISL8203MIRZ-T7A厂商介绍

Renesas Electronics(瑞萨电子)是一家全球领先的半导体解决方案供应商,总部位于日本东京。公司专注于微控制器(MCU)、SoC(系统级芯片)、模拟、电源和功率器件等半导体产品的研发、制造和销售。

Renesas Electronics的产品主要分为以下几类:
1. 微控制器(MCU):广泛应用于工业自动化、汽车电子、消费电子等领域。
2. SoC(系统级芯片):集成了处理器、存储器、接口等组件,应用于物联网、智能设备等。
3. 模拟和电源器件:包括放大器、转换器、电源管理芯片等,应用于通信、医疗、工业控制等领域。
4. 功率器件:如MOSFET、IGBT等,应用于电力电子、新能源汽车等领域。

Renesas Electronics的优势在于:
1. 技术领先:拥有强大的研发实力,不断推出高性能、低功耗的创新产品。
2. 产品丰富:提供广泛的半导体产品线,满足不同应用领域的需求。
3. 客户服务:提供专业的技术支持和定制化解决方案,帮助客户实现产品优化。
4. 全球布局:在全球设有研发中心和销售网络,为客户提供便捷的本地化服务。

ISL8203MIRZ-T7A数据手册

厂牌 PDF简要描述 下载
RENESAS ELECTRONICS DC-DC稳压器 RENESAS ELECTRONICS ISL8203MIRZ-T7A ISL8203MIRZ-T7A数据手册

ISL8203MIRZ-T7A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 91.5246
10+ ¥ 87.8637
25+ ¥ 86.3993
50+ ¥ 84.9349
100+ ¥ 73.2197
库存: 1330
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 91.52
