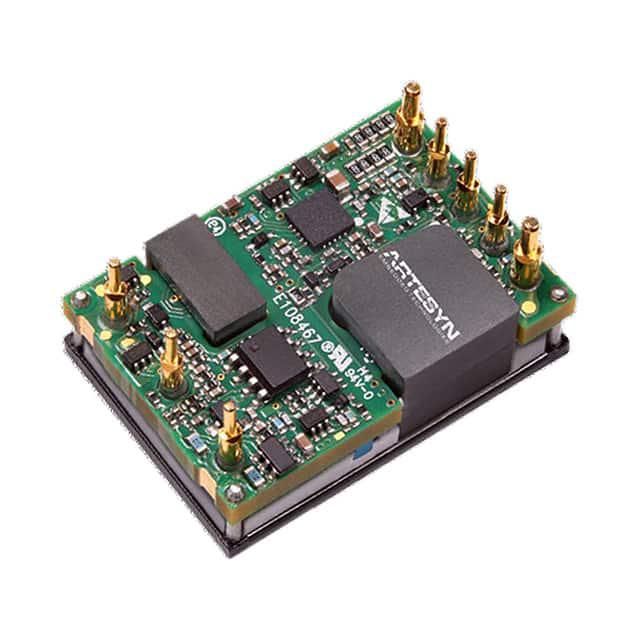

AVD50B-48S3V3TL

产品分类: DC-DC稳压器
产品描述: 350KHz Fixed 1 3.3V 75V 36V 贴片安装,通孔安装 33mm*22.9mm*9.5mm
供应商型号: AVD50B-48S3V3TL
供应商: 期货订购
标准整包数: 1
ARTESYN EMBEDDED POWER DC-DC稳压器 AVD50B-48S3V3TL

AVD50B-48S3V3TL概述


    产品简介


    AVD50B系列是来自Artesyn Embedded Technologies的一款高性能直流到直流转换器。这款50瓦的1/16“砖形DC/DC转换器提供单输出电压(12 V、5 V和3.3 V),适用于多种电信、工业和消费类电子产品。其紧凑的设计和高效能使其成为广泛应用的理想选择。

    技术参数


    - 总功率: 50瓦特
    - 输入电压范围: 36 - 75 Vdc
    - 输出电压:
    - 12 V: 最大输出电流4.17 A
    - 5 V: 最大输出电流10 A
    - 3.3 V: 最大输出电流15 A
    - 效率:
    - 12 V: 93%(满载时)
    - 5 V: 91.5%(满载时)
    - 3.3 V: 92%(满载时)
    - 隔离度:
    - 12 V: 2250 Vdc
    - 5 V: 1500 Vdc
    - 3.3 V: 1500 Vdc
    - 噪声与纹波:
    - 12 V: 64 mV pk-pk 典型值
    - 5 V: 35 mV pk-pk 典型值
    - 3.3 V: 40 mV pk-pk 典型值
    - 过温保护:
    - 基板: 110 °C
    - 开放框架: 120 °C 热点
    - 过压保护:
    - 自动重启 / 130% Vout
    - 过流保护:
    - 脉冲电流限制 / 150% Iout
    - 开关频率: 350 kHz
    - 工作环境温度: -40 °C 至 +85 °C
    - 储存温度: -55 °C 至 +125 °C

    产品特点和优势


    AVD50B系列提供了诸多显著的优点,使其在市场上具有很强的竞争力。例如,高达93%的高效率和低噪声,非常适合需要高能效和低噪声的应用。此外,它还具有电信级的输入电压范围和预偏置启动能力,确保了良好的稳定性和可靠性。RoHS 6合规性和UL94 V-0材料的使用使其更加环保且安全。

    应用案例和使用建议


    AVD50B系列适用于多种应用场景,如通信设备、工业控制、服务器、医疗设备等。这些设备对电源要求较高,需要稳定的电压和高效的能量转换。对于这些应用,建议将转换器安装在具有良好散热条件的位置,以确保其正常运行。此外,考虑到不同输出电压的产品可能有不同的机械设计,安装前需查阅具体产品的技术参考说明。

    兼容性和支持


    AVD50B系列产品兼容标准的PCB设计,并提供两种安装方式:通孔安装和表面贴装。Artesyn Embedded Technologies为用户提供两年的保修期,如需延长保修期限,可联系工厂咨询。

    常见问题与解决方案


    1. 问题: 设备启动时无法正确识别输出电压。
    - 解决方案: 检查远程感测线路是否连接正确,确保电源连接无误。

    2. 问题: 过温保护触发导致设备关闭。
    - 解决方案: 检查设备的安装位置,确保通风良好,必要时加装散热片。
    3. 问题: 输出电流不足。
    - 解决方案: 确认输入电压是否达到规定范围,调整负载匹配以减少电流需求。

    总结和推荐


    AVD50B系列是一款出色的直流到直流转换器,具有高效、可靠、低噪声的特点,特别适合需要高能效和稳定性的应用场景。其独特的功能和广泛的适用性使其在市场上占据一席之地。强烈推荐使用AVD50B系列作为电源解决方案,以满足各种设备的供电需求。

AVD50B-48S3V3TL参数

参数
最小输出电压 -
功能 -
开关频率 350KHz
最大输入电压 75V
输出类型 Fixed
同步整流器 -
拓扑 -
最小输入电压 36V
最大输出电压 3.3V
输出数量 1
长*宽*高 33mm*22.9mm*9.5mm
安装方式 贴片安装,通孔安装
应用等级 商用级
零件状态 在售
包装方式 托盘

AVD50B-48S3V3TL厂商介绍

Artesyn Embedded Power是一家全球领先的电源解决方案提供商,专注于为通信、计算、医疗、工业和*事市场提供高质量的电源转换解决方案。公司总部位于美国亚利桑那州坦佩市,在全球拥有多个研发中心和制造基地。

Artesyn Embedded Power的主营产品分为以下几类:

1. 模块化电源:包括AC/DC、DC/DC、DC/AC等模块化电源产品,适用于各种通信设备和工业控制系统。

2. 定制电源:根据客户需求,提供定制化的电源解决方案,满足特定应用场景的需求。

3. 电源管理系统:提供电源管理系统,实现对电源设备的监控、控制和保护。

4. 电源转换器:提供各种电源转换器产品,如线性电源、开关电源等,满足不同电压和功率需求。

Artesyn Embedded Power的产品广泛应用于通信基站、数据中心、医疗设备、工业自动化、*事装备等领域。

Artesyn Embedded Power的优势在于:

1. 技术创新:拥有强大的研发团队,不断推出具有竞争力的新产品。

2. 质量可靠:严格的质量控制体系,确保产品的高性能和稳定性。

3. 定制化服务:根据客户需求提供定制化的电源解决方案,满足特定应用场景的需求。

4. 全球布局:在全球拥有多个研发中心和制造基地,为客户提供快速响应和本地化服务。

AVD50B-48S3V3TL数据手册

厂牌 PDF简要描述 下载
ARTESYN EMBEDDED POWER DC-DC稳压器 ARTESYN EMBEDDED POWER AVD50B-48S3V3TL AVD50B-48S3V3TL数据手册

AVD50B-48S3V3TL封装设计

查看详情并下载
Symbol
Footprint
3D Model
