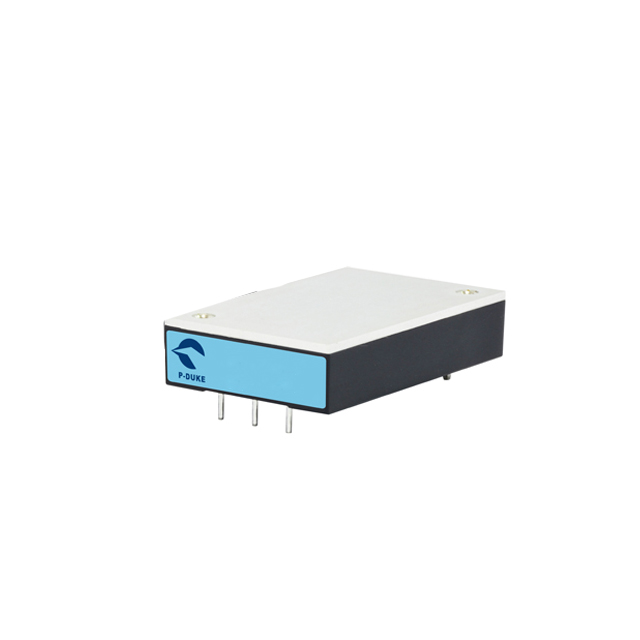

QAE40-36S53U

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 1 53V 75V 9V 通孔安装 57.9mm*36.8mm*12.7mm
供应商型号:
供应商:
标准整包数: 0
P-DUKE/台湾博大 DC-DC稳压器 QAE40-36S53U

QAE40-36S53U概述

    QAE40U 系列电源模块技术手册



    产品简介




    QAE40U系列是由P-DUKE Technology Co., Ltd.生产的高效直流-直流转换器,适用于多种应用场合,包括铁路自动化、数据通信、工业测量、电信、汽车、医疗及光伏发电等领域。这些电源模块具有宽输入电压范围和高效率,能够提供稳定可靠的输出电压,适用于各种严苛的工业环境。


    技术参数




    以下是QAE40U系列的技术参数,所有指标均为典型值,除非特别注明。

    - 输入范围
    - QAE40-36S□□U: 9~75 VDC
    - QAE40-72S□□U: 14~160 VDC

    - 输出电压
    - 可选输出电压为5V、12V、15V、24V、28V、48V和53V。

    - 最大输出电流
    - QAE40-36S05U: 8 A
    - QAE40-72S05U: 8 A

    - 效率
    - 最大效率达到91%。

    - 输入电流
    - 在无负载条件下,典型输入电流为20 mA。

    - 启动时间
    - 常规电阻负载下,启动时间为100 ms。

    - 过压保护
    - 过压保护设置在输出电压的120%到135%之间。

    - 过载保护
    - 过载保护设置在额定输出电流的120%到140%之间。

    - 温度系数
    - 温度系数为-0.02%到+0.02%/℃。

    - 隔离电压
    - 输入到输出的隔离电压为3000 VAC(加强绝缘),1500 VAC(基本绝缘)。

    - 热阻
    - 模块未装配散热器时,热阻为8.3 ℃/W。


    产品特点和优势




    - 宽输入电压范围:36Vin到72Vin,覆盖多种应用场景。
    - 高效率:最高可达91%,确保系统能耗低。
    - 内置稳压功能:支持输出电压调整,范围为-20%到+10%。
    - 优异的温度稳定性:可承受从-40℃到+105℃的工作温度。
    - 安全保护:具备过压、过流和短路保护功能,确保长期可靠运行。
    - 环境适应性强:满足多种恶劣环境下的使用需求,如振动、冲击和湿度。


    应用案例和使用建议




    QAE40U系列广泛应用于需要高可靠性直流-直流转换的应用场景,例如:

    - 铁路自动化设备:用于列车控制系统中的电源转换。
    - 电信基础设施:为电信设备提供稳定的电源支持。
    - 工业测量设备:在自动化生产线中作为稳定电源使用。

    使用建议:

    - 为了延长使用寿命并提高效率,建议在输入端连接外部滤波电容器(如铝电解电容器)。
    - 需要进行正确的接地处理以减少电磁干扰。
    - 在实际应用中,可根据具体需求调整UVLO阈值来防止误操作。


    兼容性和支持




    - QAE40-36S□□U型号建议使用220μF/100V的铝电解电容器(Nippon Chemi-con KY系列)。
    - QAE40-72S□□U型号建议使用150μF/200V的铝电解电容器(Nippon Chemi-con KXJ系列)。
    - 提供多种散热器选项,可根据具体应用场景选择合适的型号。
    - 厂商提供全面的技术支持和服务,包括产品安装、调试和故障排查。


    常见问题与解决方案




    - 问题1:如何防止误操作?
    - 解决方法:通过调整UVLO阈值来设定正确的启动电压和关断电压。

    - 问题2:如何选择合适的滤波电容器?
    - 解决方法:根据具体应用场景,参考手册中的建议选用合适的电容器。

    - 问题3:如何避免因温度过高导致的故障?
    - 解决方法:确保散热器正确安装,并保持周围环境通风良好。


    总结和推荐




    QAE40U系列电源模块凭借其宽输入电压范围、高效率、优良的环境适应性和多样的保护功能,成为市场上极具竞争力的产品。无论是在铁路自动化、电信基础设施还是工业测量设备中,QAE40U都能提供稳定可靠的电源支持。强烈推荐使用此系列产品,以提升系统的整体性能和可靠性。

QAE40-36S53U参数

参数
最大输出电压 53V
拓扑 -
输出数量 1
输出类型 -
开关频率 -
最小输入电压 9V
功能 -
同步整流器 -
最小输出电压 -
最大输入电压 75V
长*宽*高 57.9mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

QAE40-36S53U数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC稳压器 P-DUKE/台湾博大 QAE40-36S53U QAE40-36S53U数据手册

QAE40-36S53U封装设计

查看详情并下载
Symbol
Footprint
3D Model
