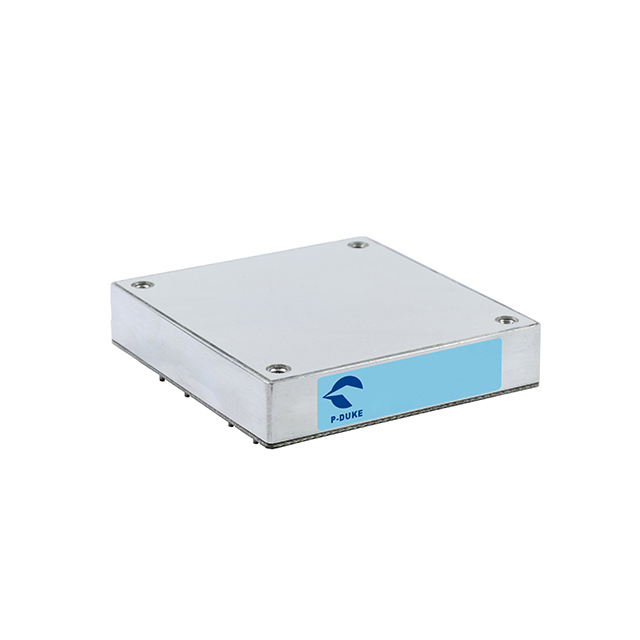

HAE200-110S15W

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 1 15V 160V 43V 通孔安装 61mm*57.9mm*12.7mm
供应商型号:
供应商:
标准整包数: 0
P-DUKE/台湾博大 DC-DC稳压器 HAE200-110S15W

HAE200-110S15W概述

    电子元器件产品技术手册概述

    产品简介


    产品名称: HAE200系列直流电源模块
    产品类型: 直流-直流转换器(DC-DC)
    主要功能: 将不同电压等级的直流电转换为所需的电压等级,广泛应用于铁路自动化、工业自动化、通信、医疗、光伏等领域。
    应用领域: 铁路自动化、工业控制、电信、汽车、船舶、医疗、光伏等。

    技术参数


    - 输入电压范围:
    - DIP类型: 9V至36V(24V系列);16.5V至75V(48V系列);43V至160V(110V系列)
    - 墙挂式: 同上

    - 输出电压:
    - 3.3V, 5V, 12V, 15V, 24V, 28V, 48V

    - 最大输出电流:
    - 在满载时,最大输出电流从3.7A到57A不等,具体取决于输出电压和型号。

    - 效率:
    - 满载条件下,最高可达91%的效率

    - 温度系数:
    - 为0.02%/℃
    - 隔离电压:
    - 输入到输出: 3000VAC (1分钟)
    - 输入/输出到外壳: 1500VAC (1分钟)
    - 绝缘电阻:
    - ≥1 GΩ @ 500VDC
    - 开关频率:
    - 225kHz至275kHz

    产品特点和优势


    - 高效率: 满载时最高可达到91%的效率,适用于需要高效能的应用场合。
    - 宽输入电压范围: 支持从低至9V到高达160V的输入电压,适应多种供电环境。
    - 强大的过载保护: 过载保护功能可在超过额定负载150%的情况下自动进入休眠模式。
    - 远程ON/OFF控制: 可通过外部控制信号实现远程开启和关闭功能。
    - 良好的电磁兼容性: 符合EN55032标准,满足各类电磁兼容要求。

    应用案例和使用建议


    - 铁路自动化: 用于列车上的电力控制系统,确保稳定的电源供应。
    - 工业控制: 在工厂自动化设备中提供稳定可靠的电源支持。
    - 医疗设备: 适用于医疗器械中,提供精确且安全的电源。
    - 光伏系统: 与太阳能板配套使用,确保高效的能源转换。
    使用建议:
    - 确保良好的散热条件,以保持正常工作温度。
    - 选择适当的外部滤波电容,以提高系统的稳定性和可靠性。
    - 对于长期高可靠性需求,可考虑使用散热器,以降低工作温度。

    兼容性和支持


    - 与其他元器件兼容: 可以与市场上常见的电路板、连接器和电缆兼容。
    - 厂商支持: 提供详尽的技术文档和支持服务,确保用户能够快速解决问题。

    常见问题与解决方案


    1. 电源无法启动:
    - 解决方案: 检查输入电压是否在规定的范围内,确认所有连接正确无误。
    2. 输出电压不稳定:
    - 解决方案: 调整外部电阻以微调输出电压,或检查输入电源的稳定性。
    3. 过热保护:
    - 解决方案: 添加散热器或优化散热设计,确保模块工作温度不超过最高限制。

    总结和推荐



    总结

    :
    HAE200系列直流电源模块以其高效率、宽输入电压范围和强大的保护机制,在多个行业中表现出色。该产品适合需要可靠电源供应的各种应用场景。
    推荐:
    鉴于其出色的性能和广泛应用的适用性,我们强烈推荐HAE200系列直流电源模块。对于任何寻求高性能、高可靠性的电源解决方案的用户,这款产品无疑是理想的选择。

HAE200-110S15W参数

参数
最大输出电压 15V
同步整流器 -
最小输出电压 -
拓扑 -
功能 -
最小输入电压 43V
输出数量 1
最大输入电压 160V
输出类型 -
开关频率 -
长*宽*高 61mm*57.9mm*12.7mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装

HAE200-110S15W数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC稳压器 P-DUKE/台湾博大 HAE200-110S15W HAE200-110S15W数据手册

HAE200-110S15W封装设计

查看详情并下载
Symbol
Footprint
3D Model
