首页  >  产品百科  >  QAE40-72S05U

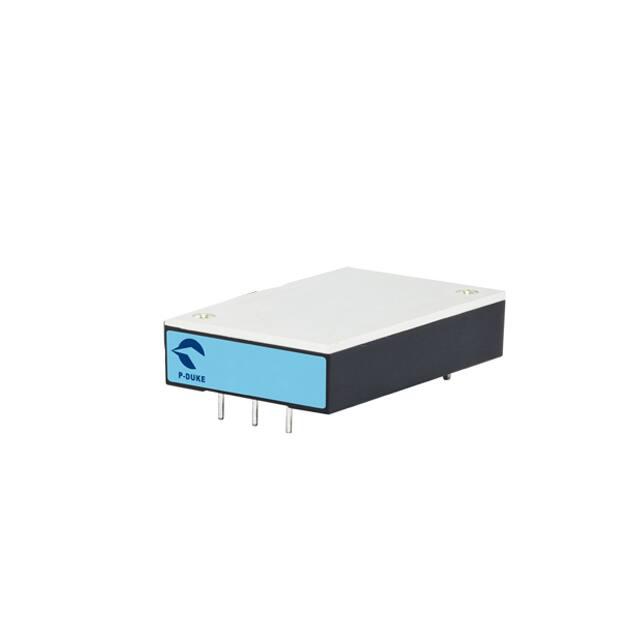

QAE40-72S05U

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 5V
供应商型号:
供应商:
标准整包数: 0
P-DUKE/台湾博大 DC-DC稳压器 QAE40-72S05U

QAE40-72S05U概述

    # QAE40U 系列直流-直流转换模块技术手册

    产品简介


    QAE40U 系列是由 P-DUKE Technology Co., Ltd. 生产的一系列高性能直流-直流转换模块,广泛应用于铁路自动化、工业控制、通信、汽车、船舶等多个领域。这些模块以其宽输入电压范围、高效率和可靠的设计成为电力系统和嵌入式设备的理想选择。
    主要特点
    - 宽输入电压范围:支持 9V 至 75V 或 14V 至 160V 的输入电压。
    - 多输出电压选项:提供 5V、12V、15V、24V、28V、48V 和 53V 输出。
    - 高效率:最高可达 91%,满足能源效率需求。
    - 多种保护机制:过压、过载和短路保护,确保长期稳定运行。
    - 灵活配置:支持远程启停、总线电压调整等多种功能。

    技术参数


    以下是 QAE40U 系列的技术规格:
    | 参数名称 | 规格范围 |

    | 输入电压范围 | 9~75VDC(36Vin) |
    14~160VDC(72Vin) |
    | 输出电压 | 5V、12V、15V、24V、28V、48V、53V |
    | 输出电流(满载) | 0.75A~8A |
    | 输入启动电压 | 9V(36Vin) |
    14V(72Vin) |
    | 最大效率 | 91% |
    | 工作温度范围 | -40℃至 +105℃ |

    产品特点和优势


    QAE40U 系列模块在设计和制造过程中采用了先进的技术,具有以下显著特点和优势:
    - 宽泛的应用领域:无论是小型手持设备还是大型工业控制系统,QAE40U 都能提供可靠的电源解决方案。
    - 卓越的热管理:通过优化散热设计,确保在高温环境下仍能保持高效运行。
    - 易于集成:标准化的引脚布局和多样化的配置选项使其成为各种复杂电路设计的理想选择。

    应用案例和使用建议


    QAE40U 系列模块已在多个行业中得到了广泛应用,如电信设备、医疗仪器、光伏逆变器等。例如,在通信基站中,QAE40U 可作为主电源模块,为整个系统供电;而在医疗设备中,则用于驱动高精度传感器。
    使用建议
    为了最大化 QAE40U 模块的性能,建议采取以下措施:
    - 根据具体需求合理选择输出电压和电流等级。
    - 在设计时充分考虑模块的散热条件,避免因过热导致性能下降。

    兼容性和支持


    QAE40U 系列模块与其他标准接口的电子元件完全兼容,并且 P-DUKE 提供了详尽的技术文档和支持服务,帮助用户快速上手并解决问题。

    常见问题与解决方案


    问题1:模块启动后不工作
    原因及解决方法:
    - 原因:输入电压未达到启动阈值。
    - 解决方法:检查输入电压是否符合规格要求。
    问题2:输出电压不稳定
    原因及解决方法:
    - 原因:负载变化频繁或滤波电容不足。
    - 解决方法:增加滤波电容容量以平滑波动。

    总结和推荐


    综上所述,QAE40U 系列直流-直流转换模块凭借其出色的性能表现和技术可靠性,非常适合需要高性能、高效率电源解决方案的应用场合。强烈推荐给希望提升产品竞争力的企业和个人用户。
    联系我们
    P-DUKE Technology Co., Ltd.
    Tel: +886-4-2359-0668
    Fax: +886-4-2359-1337
    Email: sales@pduke.com
    Website: www.pduke.com
    地址: No. 36, 22nd Rd., Taichung Industrial Park, Taichung, Taiwan, R.O.C.

QAE40-72S05U参数

参数
输出数量 -
同步整流器 -
拓扑 -
开关频率 -
最小输出电压 -
功能 -
最大输出电压 5V
输出类型 -
最大输入电压 -
最小输入电压 -
零件状态 在售
包装方式 盒装

QAE40-72S05U数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC稳压器 P-DUKE/台湾博大 QAE40-72S05U QAE40-72S05U数据手册

QAE40-72S05U封装设计

查看详情并下载
Symbol
Footprint
3D Model
