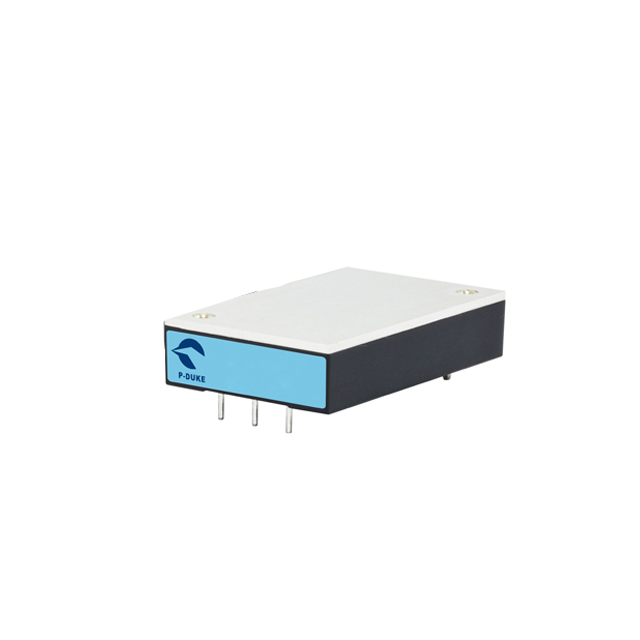

QAE40-72S53U

产品分类: DC-DC稳压器
厂牌: P-DUKE/台湾博大
产品描述: 1 53V 160V 14V 通孔安装 57.9mm*36.8mm*12.7mm
供应商型号:
供应商:
标准整包数: 0
P-DUKE/台湾博大 DC-DC稳压器 QAE40-72S53U

QAE40-72S53U概述

    QAE40U 系列电子元器件技术手册

    产品简介


    QAE40U系列是专为工业自动化、数据通信、铁路自动化和电信等领域设计的高效电源模块。这些模块具有广泛的输入电压范围,能够适应各种不同类型的系统。其主要功能包括稳定的输出电压和电流,以及灵活的配置选项。适用于工业测量、医疗设备、光伏系统等多种行业。

    技术参数


    | 参数 | 型号 | 范围 | 额定值 |
    ||
    | 输入电压(VDC) | QAE40-36S05U | 9~75
    | 输出电压(VDC) | QAE40-36S05U | 5
    | 输出电流(A) | QAE40-36S05U | 8 | 20mA |
    | 最大效率(%) | QAE40-36S05U | 89
    | 最大电容负载(μF) | QAE40-36S05U | 16000
    更多详细规格见下表:
    | 参数 | 型号 | 范围 | 额定值 |
    ||
    | 输入电压(VDC) | QAE40-72S05U | 14~160
    | 输出电压(VDC) | QAE40-72S05U | 5
    | 输出电流(A) | QAE40-72S05U | 8 | 15mA |
    | 最大效率(%) | QAE40-72S05U | 89
    | 最大电容负载(μF) | QAE40-72S05U | 16000

    产品特点和优势


    1. 宽输入电压范围:适应9~160VDC的输入电压,适用于多种不同的应用环境。
    2. 高效率:最大效率可达91%,在全负载条件下性能优越。
    3. 灵活的配置选项:提供多种输出电压和电流选择,满足不同应用需求。
    4. 优秀的稳压性能:电压调整率小于1%,适应不同负载条件下的稳定输出。
    5. 优异的散热设计:通过模块自带的散热片或外部散热片提高散热效果,确保长期稳定运行。

    应用案例和使用建议


    应用案例:
    - 工业自动化设备:用于机器人和传感器的电源供应,提供稳定可靠的电力支持。
    - 电信设备:适用于基站、路由器等设备的电源模块,确保在复杂环境下可靠运行。
    - 铁路系统:提供安全可靠的电源供给,保障列车运行的稳定性。
    使用建议:
    - 在应用过程中需要确保正确的连接和接地方式,以减少电磁干扰(EMI)。
    - 建议增加外部滤波电容来改善系统的稳定性,特别是在输入源阻抗较高的情况下。
    - 对于高温环境,可考虑使用散热片或冷却系统来降低模块温度,延长使用寿命。

    兼容性和支持


    - 兼容性:QAE40U系列模块可以与其他电子元件和设备配合使用,适用于多种工业自动化和通信系统。
    - 支持:P-DUKE公司提供全面的技术支持和售后服务,包括产品安装、调试和维修服务。

    常见问题与解决方案


    1. 模块过热:建议增加散热措施,如使用散热片或外部风扇进行强制冷却。
    2. 启动电压过高:可通过调整UVLO电阻来设置合适的启动电压。
    3. 输出电压不稳定:检查输入电源的稳定性和外部滤波电容的正确连接。

    总结和推荐


    QAE40U系列电源模块凭借其宽输入电压范围、高效率和灵活的配置选项,在多个行业中得到了广泛应用。其出色的散热设计和兼容性使其成为工业自动化和通信领域的理想选择。我们强烈推荐该系列产品给需要高性能、高可靠性的电源模块的应用场合。
    本手册提供了QAE40U系列电源模块的详细技术规范和应用指南。如有任何疑问或需要进一步的支持,请联系P-DUKE公司。

QAE40-72S53U参数

参数
最小输出电压 -
最小输入电压 14V
最大输入电压 160V
输出数量 1
最大输出电压 53V
开关频率 -
同步整流器 -
输出类型 -
功能 -
拓扑 -
长*宽*高 57.9mm*36.8mm*12.7mm
安装方式 通孔安装
应用等级 商用级
包装方式 盒装

QAE40-72S53U数据手册

厂牌 PDF简要描述 下载
P-DUKE/台湾博大 DC-DC稳压器 P-DUKE/台湾博大 QAE40-72S53U QAE40-72S53U数据手册

QAE40-72S53U封装设计

查看详情并下载
Symbol
Footprint
3D Model
